Бункер (MX) — HITACHI AR2000

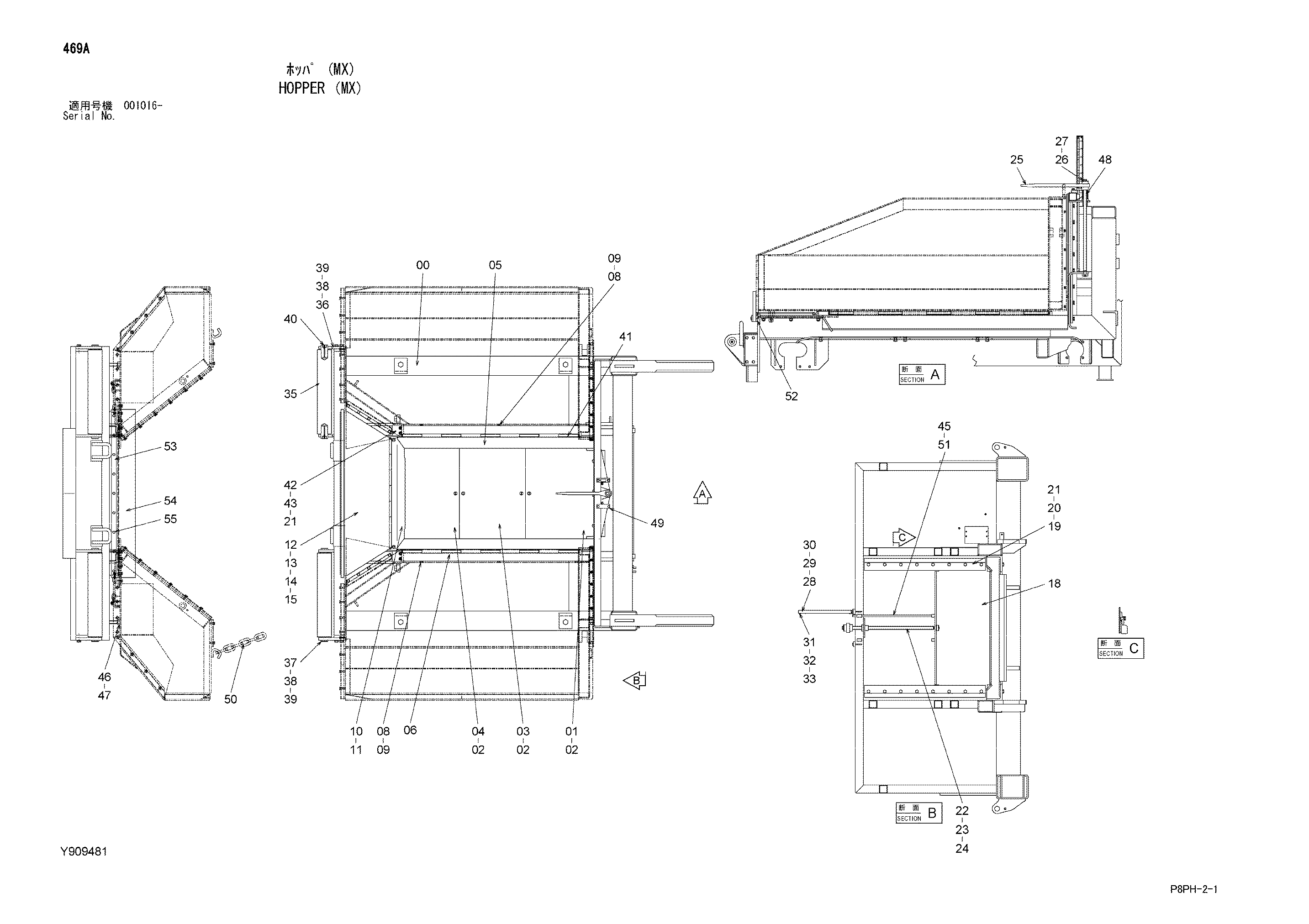

Заводская схема «Бункер (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y500304	Рама	1
01	Y301827	Пластина	1
02	Y413040	Болт флусх	17
03	Y301826	Пластина	1
04	Y301828	Пластина	1
05	Y802260	Крышка	1
06	Y802261	Крышка	1
08	J901202	Болт	6
09	A590912	Пружинная шайба	6
10	Y802266	Кронштейн	1
11	Y413039	Болт флусх	6
12	Y700994	Винг	1
13	Y413003	Палец	1
14	J900616	Болт	2
15	A590106	Плоская шайба	2
18	Y802258	Гате	1
19	Y413054	Пластина	2
20	J901025	Болт	16
21	A590910	Пружинная шайба	20
22	Y802310	Болт	1
23	Y412961	Дисковый	1
24	4052135	Пружинный штифт	1
25	Y412968	Раткхет	1
26	Y413108	Пластина	1
27	J901050	Болт	1
28	Y802257	Кронштейн	1
29	J900816	Болт	2
30	A590108	Плоская шайба	2
31	Y301824	Информационная табличка	1
32	M430306	Винт	4
33	A590103	Плоская шайба	4
35	Y412966	Ролик	2
36	Y802265	Кронштейн	1
37	Y802275	Кронштейн	1
38	J901645	Болт	8
39	A590116	Плоская шайба	8
40	J75481	Пресс-маслёнка	4
41	Y412965	Палец	2
42	Y412964	Блок	2
43	J781025	Болт с внутренним шестигранником	4
45	A763028	Шплинт	1
46	Y414199	Болт	4
47	J950024	Гайка	4
48	Y414200	Проставка	1
49	J900812	Болт	2
50	Y414016	Цепь	1
51	Y415422	Штанга	1
52	Y415427	Пластина	1
53	Y415428	Пластина	1
54	Y415429	Резиновая прокладка	1
55	J901035	Болт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
