Дептх управление (MX) — HITACHI AR2000

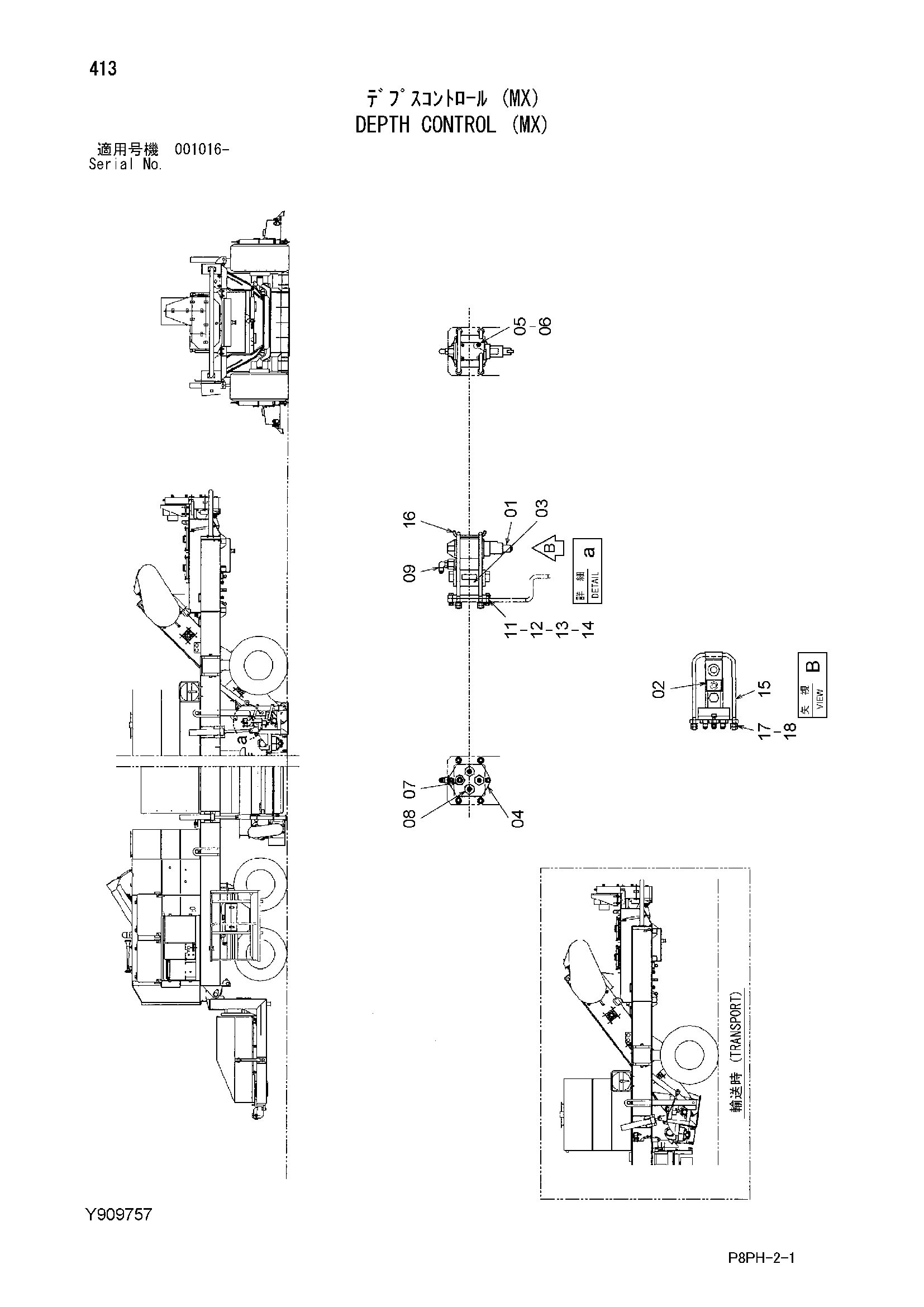

Заводская схема «Дептх управление (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411283 | Гидрораспределитель | 2 |
| 02 | Y411324 | Челночный клапан | 2 |
| 03 | Y411284 | Обратный клапан | 2 |
| 04 | Y412542 | Дополнительный пластина | 2 |
| 05 | M340502 | Болт с внутренним шестигранником | 8 |
| 06 | A590905 | Пружинная шайба | 8 |
| 07 | A852133 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852132 | Адаптер | 6 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4278239 | Угловой штуцер | 2 |
| 09A | 4509185 | Уплотнительное кольцо | 1 |
| 11 | J780625 | Болт с внутренним шестигранником | 4 |
| 12 | A590106 | Плоская шайба | 4 |
| 13 | A590906 | Пружинная шайба | 4 |
| 14 | M500605 | Гайка | 4 |
| 15 | Y410353 | U-образный болт | 4 |
| 16 | Y410354 | Пластина | 2 |
| 17 | M500807 | Гайка | 16 |
| 18 | A590908 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
