Топливный трубка (ML) — HITACHI AR2000

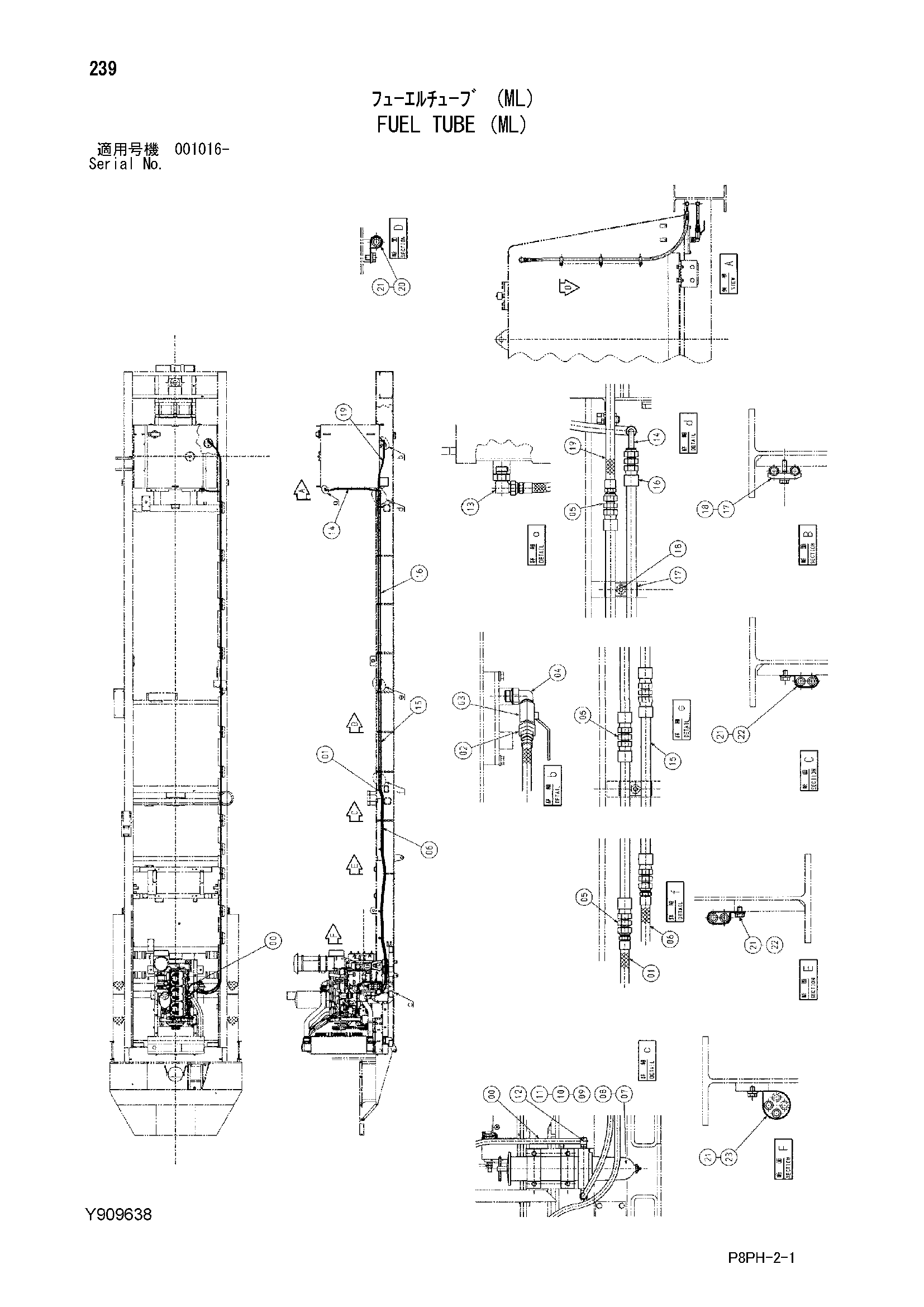

Заводская схема «Топливный трубка (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y412717 | Шланг | 1 |
| 01 | Y412718 | Шланг | 1 |
| 02 | 4317015 | Адаптер | 1 |
| 03 | 94-4029 | Кран | 1 |
| 04 | 4174588 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4277889 | Адаптер | 6 |
| 06 | Y412719 | Шланг | 1 |
| 07 | Y409588 | Топливный фильтр | 1 |
| 08 | J900825 | Болт | 4 |
| 09 | A590908 | Пружинная шайба | 4 |
| 10 | A590108 | Плоская шайба | 4 |
| 11 | J950008 | Гайка | 4 |
| 12 | 4154658 | Угловой штуцер | 2 |
| 13 | 4353073 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | Y412720 | Шланг | 1 |
| 15 | Y971461 | Трубка | 2 |
| 16 | Y971462 | Трубка | 2 |
| 17 | 4053593 | Хомут трубки | 7 |
| 17 | 4189858 | Хомут трубки | 7 |
| 18 | J271045 | Болт с шайбой | 7 |
| 18A | J901045 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 18 | J271245 | Болт с шайбой | 7 |
| 18A | J901245 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | Y408952 | Шланг | 1 |
| 20 | 4190263 | Зажим | 3 |
| 21 | J271016 | Болт с шайбой | 8 |
| 21A | J901016 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4192034 | Зажим | 4 |
| 23 | 4193816 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
