Реджувенатор система (ML) — HITACHI AR2000

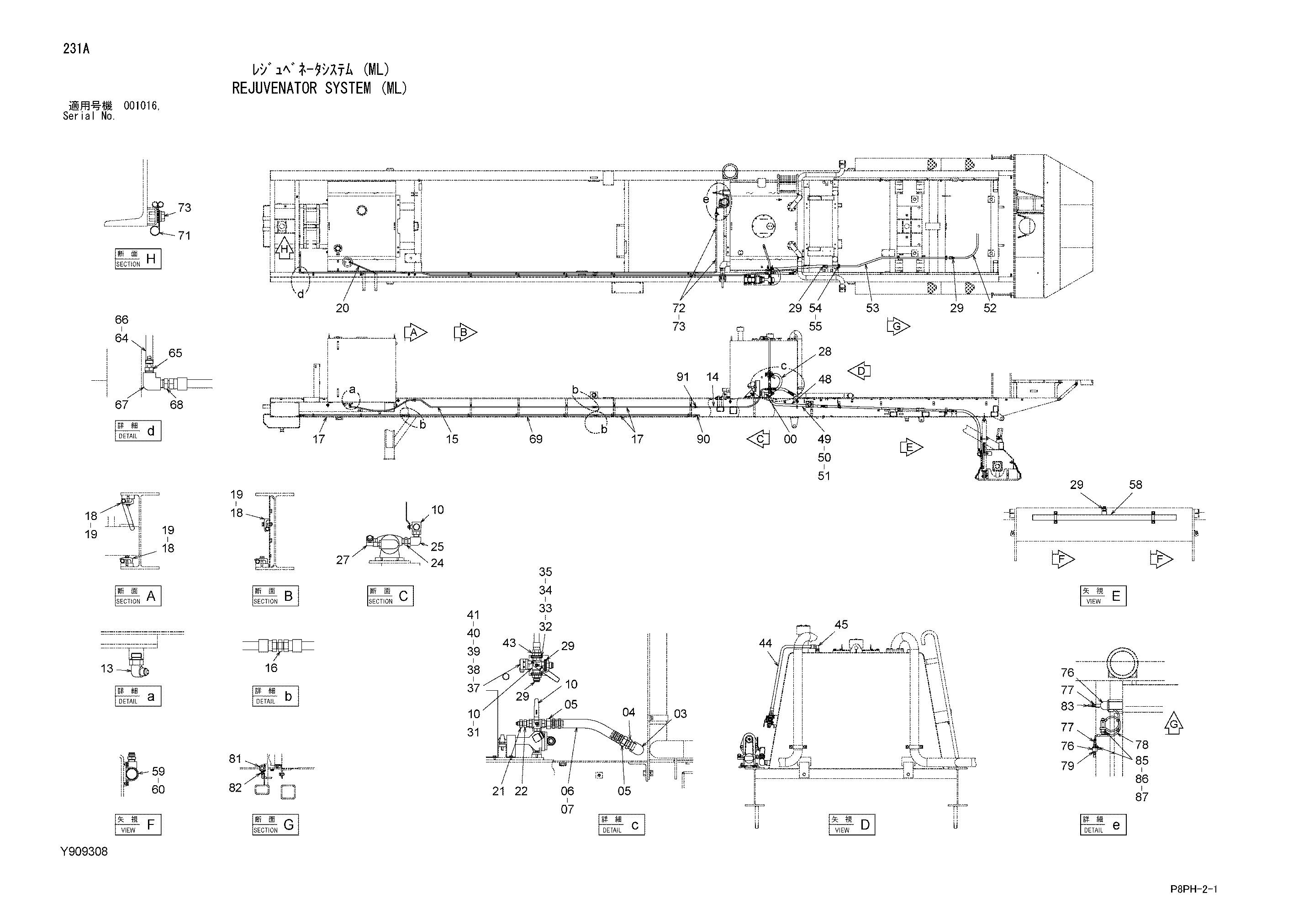

Заводская схема «Реджувенатор система (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 94-0635 | Угловой штуцер | 1 |
| 04 | 94-1605 | Переходник | 1 |
| 05 | Y971061 | Штуцер шланг | 2 |
| 06 | Y412461 | Резиновый шланг | 1 |
| 07 | 4011675 | Хомут шланга | 4 |
| 10 | Y410185 | Клапан | 2 |
| 13 | 4353073 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | Y413261 | Шланг | 1 |
| 15 | Y802144 | Трубка | 1 |
| 16 | 4277889 | Адаптер | 3 |
| 17 | Y971433 | Трубка | 3 |
| 18 | 4053594 | Хомут трубки | 14 |
| 19 | J271045 | Болт с шайбой | 14 |
| 19A | J901045 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | Y413260 | Шланг | 1 |
| 21 | 4317015 | Адаптер | 1 |
| 22 | 94-1604 | Переходник | 1 |
| 24 | Y410182 | Адаптер | 1 |
| 25 | 94-0634 | Угловой штуцер | 1 |
| 27 | Y410183 | Угловой штуцер | 1 |
| 28 | Y413262 | Шланг | 1 |
| 29 | 4221279 | Адаптер | 5 |
| 31 | Y971058 | Рычаг | 1 |
| 32 | Y410184 | Хомут | 3 |
| 33 | A590106 | Плоская шайба | 6 |
| 34 | A590906 | Пружинная шайба | 6 |
| 35 | M500605 | Гайка | 6 |
| 37 | Y410187 | Миниатуре коннк | 1 |
| 38 | M430435 | Винт | 2 |
| 39 | A590104 | Плоская шайба | 2 |
| 40 | A590904 | Пружинная шайба | 2 |
| 41 | M500403 | Гайка | 2 |
| 43 | 4385019 | Адаптер | 1 |
| 44 | Y971429 | Обратная трубка | 1 |
| 45 | 4156435 | Угловой штуцер | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | Y413263 | Шланг | 1 |
| 49 | 4190264 | Зажим | 1 |
| 50 | J901225 | Болт | 1 |
| 51 | A590912 | Пружинная шайба | 1 |
| 52 | Y413264 | Шланг | 1 |
| 53 | Y802181 | Трубка | 1 |
| 54 | 4190127 | Хомут трубки | 3 |
| 55 | J271270 | Болт с шайбой | 3 |
| 55A | J901270 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 58 | Y971056 | Трубка | 1 |
| 59 | 4053865 | Хомут трубки | 2 |
| 60 | J271016 | Болт с шайбой | 4 |
| 60A | J901016 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 64 | Y412008 | Резиновый шланг | 1 |
| 65 | Y412606 | Соединение | 2 |
| 66 | 4514700 | Зажим шланг | 8 |
| 67 | 94-0617 | Угловой штуцер | 1 |
| 68 | 4154653 | Адаптер | 1 |
| 69 | Y971434 | Трубка | 1 |
| 71 | 4190273 | Зажим | 2 |
| 72 | 4190274 | Зажим | 2 |
| 73 | J271020 | Болт с шайбой | 4 |
| 73A | J901020 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 76 | Y412659 | GAS бурнер | 1 |
| 78 | Y410196 | Шланг | 1 |
| 81 | Y411232 | Клапан гас-контрол | 1 |
| 82 | Y410327 | Адаптер | 2 |
| 83 | Y410197 | Шланг | 1 |
| 85 | Y410181 | Хомут | 2 |
| 86 | A590908 | Пружинная шайба | 4 |
| 87 | M500807 | Гайка | 4 |
| 91 | 4277889 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
