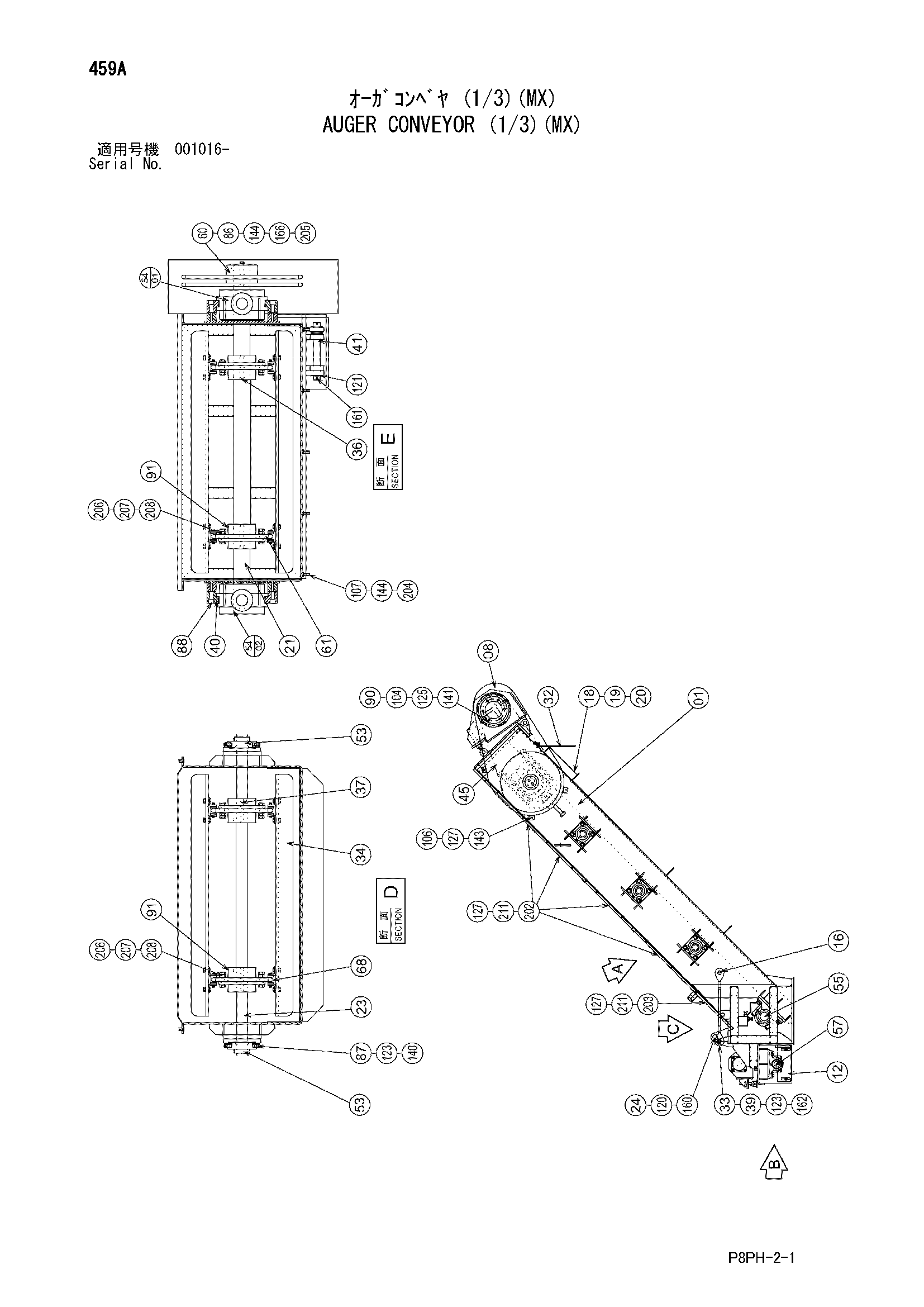

Шнек конвейер (1/3)(MX) — HITACHI AR2000
Заводская схема «Шнек конвейер (1/3)(MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | Y415437 | Провод | 2 |
| 18 | Y410419 | Регулировочная шайба | 2 |
| 19 | Y410421 | Регулировочная шайба | 2 |
| 20 | Y410422 | Регулировочная шайба | 2 |
| 45A | Y415793 | Цепь (смещаемый) | 1 |
| 86 | J901035 | Болт | 2 |
| 87 | J922045 | Болт | 24 |
| 88 | J781270 | Болт с внутренним шестигранником | 24 |
| 90 | J901665 | Болт | 10 |
| 104 | J950016 | Гайка | 10 |
| 106 | J950012 | Гайка | 3 |
| 107 | J950010 | Гайка | 5 |
| 120 | A590145 | Плоская шайба | 4 |
| 121 | A590130 | Плоская шайба | 5 |
| 123 | A590120 | Плоская шайба | 28 |
| 125 | A590116 | Плоская шайба | 10 |
| 127 | A590112 | Плоская шайба | 23 |
| 140 | A590920 | Пружинная шайба | 24 |
| 141 | A590916 | Пружинная шайба | 10 |
| 143 | A590912 | Пружинная шайба | 3 |
| 144 | A590910 | Пружинная шайба | 7 |
| 160 | A768090 | Шплинт | 4 |
| 162 | A765040 | Шплинт | 4 |
| 206 | J921660 | Болт | 80 |
| 208 | A590116 | Плоская шайба | 160 |
| 211 | 4022699 | Стопорный палец | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
