Хеатинг шланг (MX) — HITACHI AR2000

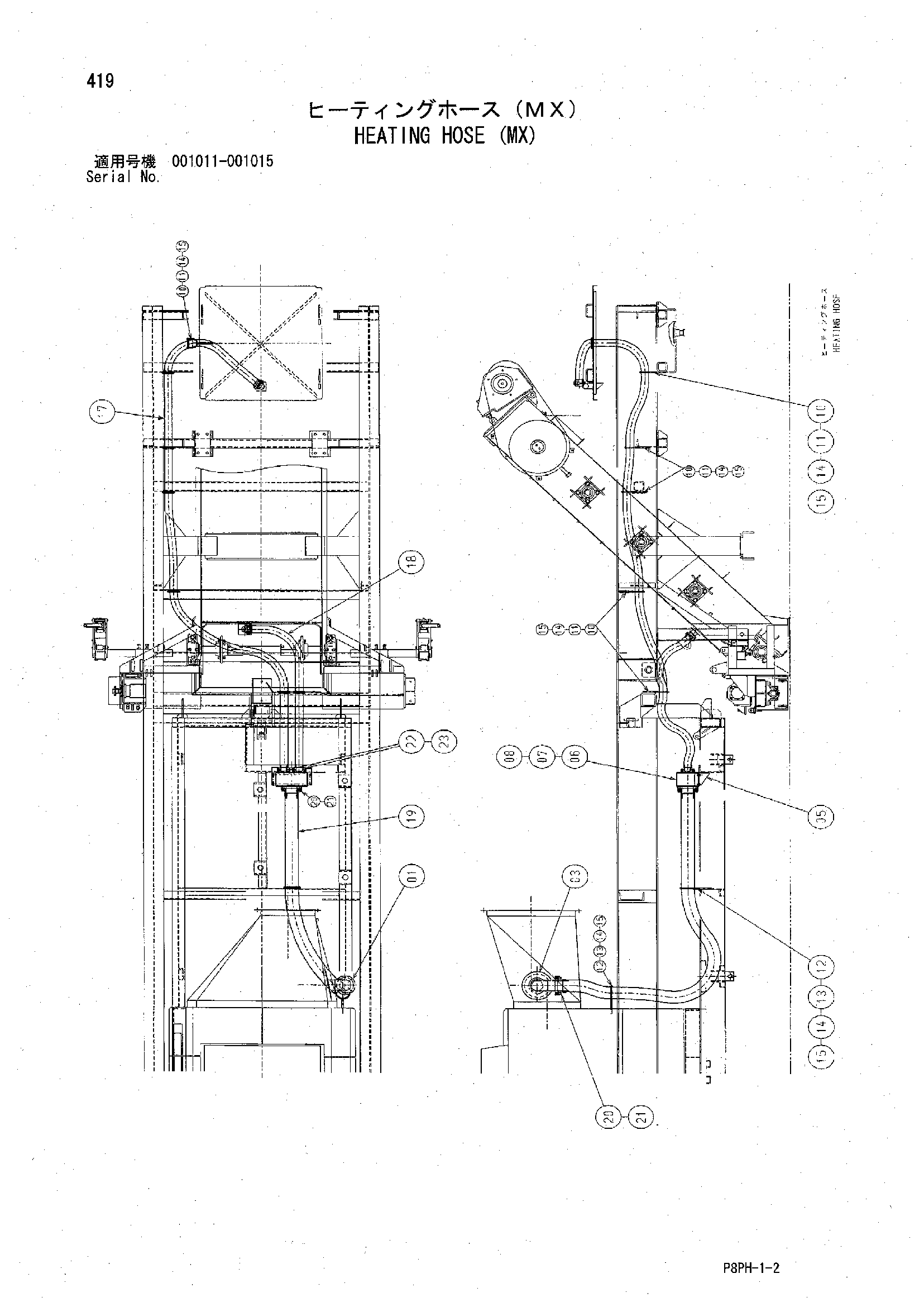

Заводская схема «Хеатинг шланг (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y802401 | Фланец трубка | 1 |
| 03 | Y414615 | Пластина | 2 |
| 05 | Y971618 | Кронштейн | 1 |
| 06 | Y802397 | Короб хеатинг | 1 |
| 07 | J901025 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 10 | Y971082 | Хомут | 10 |
| 11 | Y414616 | Пластина | 10 |
| 12 | Y971619 | Хомут | 4 |
| 13 | Y414617 | Пластина | 4 |
| 14 | M500807 | Гайка | 56 |
| 15 | A590908 | Пружинная шайба | 28 |
| 17 | Y414618 | Шланг | 1 |
| 18 | Y414619 | Шланг | 1 |
| 19 | Y414620 | Шланг | 1 |
| 20 | J901645 | Болт | 16 |
| 21 | A590916 | Пружинная шайба | 16 |
| 22 | J901235 | Болт | 16 |
| 23 | A590912 | Пружинная шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
