Гидромотор детали (PH) — HITACHI AR2000

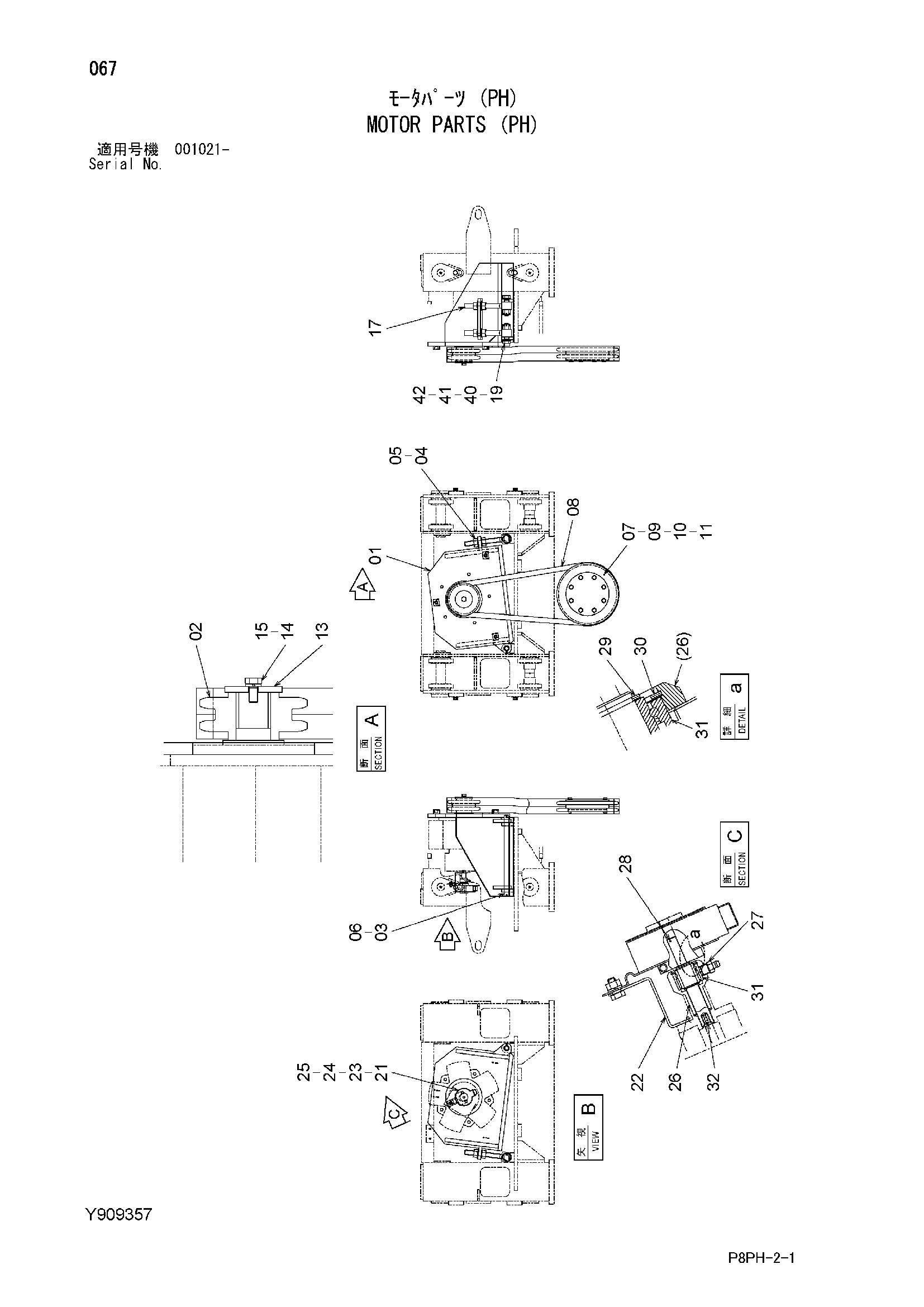

Заводская схема «Гидромотор детали (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y801623 | Кронштейн | 1 |
| 02 | Y411888 | Звёздочка цепь | 1 |
| 03 | Y407784 | Палец | 1 |
| 04 | J950024 | Гайка | 4 |
| 05 | A590124 | Плоская шайба | 4 |
| 06 | A766050 | Шплинт | 2 |
| 07 | Y409310 | Цепь звёздочка | 1 |
| 08 | Y409309 | Цепь | 1 |
| 08A | Y415793 | Цепь (смещаемый) | 1 |
| 09 | J271075 | Болт с шайбой | 8 |
| 09A | J901075 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J950010 | Гайка | 8 |
| 11 | A590110 | Плоская шайба | 8 |
| 13 | Y407793 | Диск | 1 |
| 14 | J901430 | Болт | 1 |
| 15 | A590914 | Пружинная шайба | 1 |
| 17 | Y970928 | Палец | 2 |
| 19 | A590924 | Пружинная шайба | 2 |
| 21 | Y411790 | Енкодер | 1 |
| 22 | Y410511 | Кронштейн | 1 |
| 23 | J900816 | Болт | 1 |
| 24 | A590908 | Пружинная шайба | 1 |
| 25 | M500807 | Гайка | 1 |
| 26 | Y410509 | Корпус | 1 |
| 27 | J75481 | Пресс-маслёнка | 1 |
| 28 | Y410510 | Вал | 1 |
| 29 | Y410513 | Стопорное кольцо | 1 |
| 30 | 443964 | Стопорное кольцо | 1 |
| 31 | Y410512 | Подшипник | 1 |
| 32 | 4097181 | Пружинный штифт | 2 |
| 40 | Y415918 | Болт | 2 |
| 41 | A764045 | Шплинт | 2 |
| 42 | Y416376 | Корончатая гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
