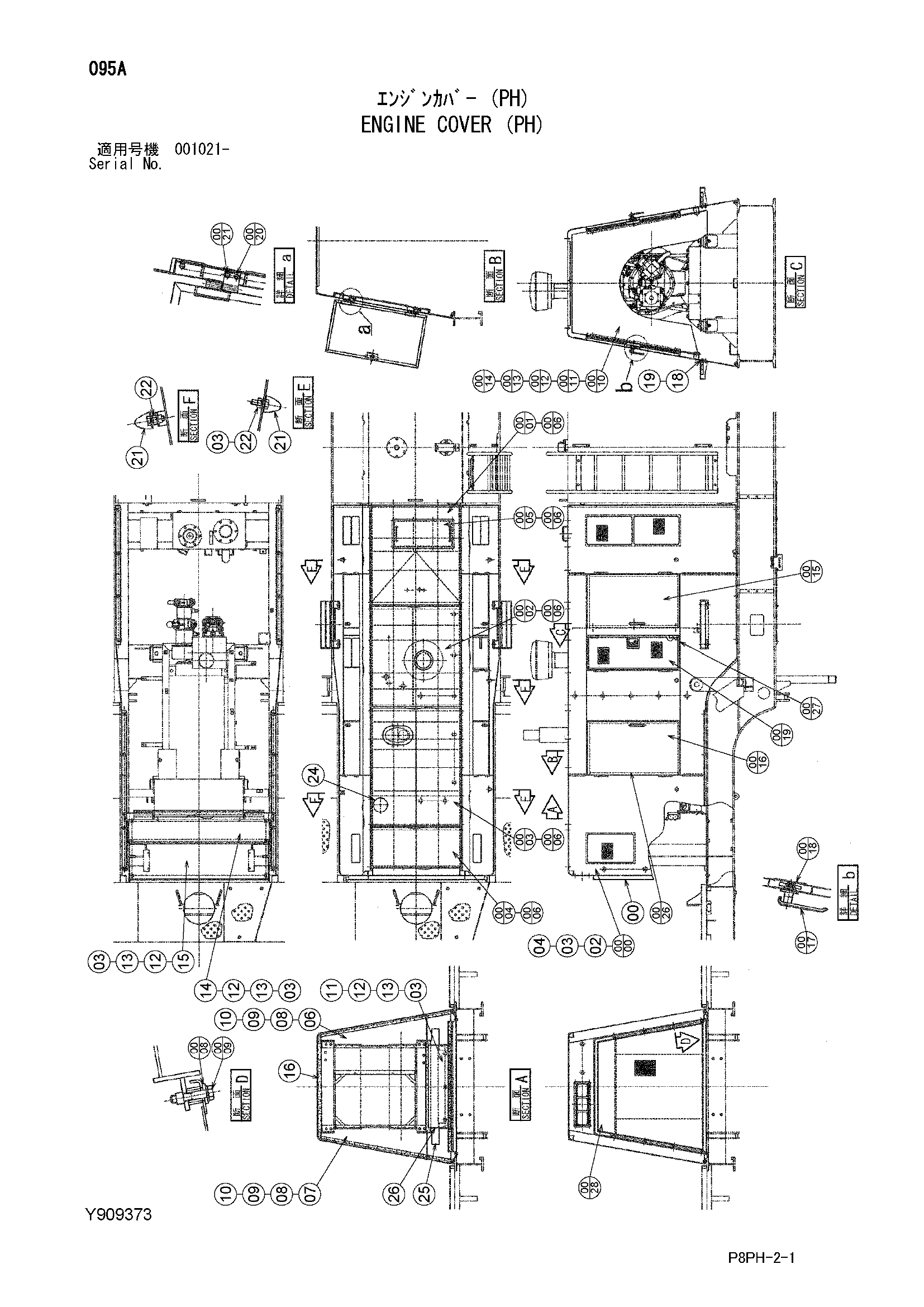

Крышка двигателя (PH) — HITACHI AR2000

Заводская схема «Крышка двигателя (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y411722	Крышка двигатель	1
0000	Y500275	Крышка двигатель	1
0001	Y700922	Рооф	1
0002	Y700923	Рооф	1
0003	Y700924	Рооф	1
0004	Y802061	Рооф	1
0005	Y802059	Крышка	1
0006	J260820	Болт с шайбой	44
0006A	J900820	Болт	1
0006B	A590108	Плоская шайба	1
0008	Y411714	Шайба	6
0009	J260840	Болт с шайбой	6
0009A	J900840	Болт	1
0009B	A590108	Плоская шайба	1
0010	Y301725	Крышка	1
0011	J900820	Болт	7
0012	A590108	Плоская шайба	7
0013	A590908	Пружинная шайба	7
0014	M500807	Гайка	7
0015	Y700916	Дверь (правый)	2
0016	Y700917	Дверь (левый)	2
0017	Y411669	Рукоятка дверь	4
0018	Y411721	Раткх	4
0019	Y700918	Дверь	1
0020	Y411623	Петля	10
0021	J260825	Болт с шайбой	20
0021A	J900825	Болт	1
0021B	A590108	Плоская шайба	1
0026	Y412690	Резиновая прокладка	4
0027	Y412742	Резиновая прокладка	2
0028	Y700991	Решётка	1
02	J921025	Болт	16
03	A590910	Пружинная шайба	29
04	J217083	Шайба	32
06	Y700929	Крышка	1
07	Y700930	Крышка	1
08	J900820	Болт	8
09	A590908	Пружинная шайба	8
10	A590108	Плоская шайба	8
11	Y802068	Крышка	1
12	J901020	Болт	9
13	A590110	Плоская шайба	9
14	Y802067	Крышка	1
15	Y301727	Крышка	1
16	Y411734	Резиновая прокладка	1
18	Y802069	Ступень	2
19	J271030	Болт с шайбой	8
19A	J901030	Болт	1
19B	J222010	Шайба	1
21	4204586	Ограничитель	5
22	J950010	Гайка	5
24	Y410249	Рубберизед корд	1
25	Y413055	Уплотнительная окантовка	2
26	Y413056	Уплотнительная окантовка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
