Рама (MX) — HITACHI AR2000

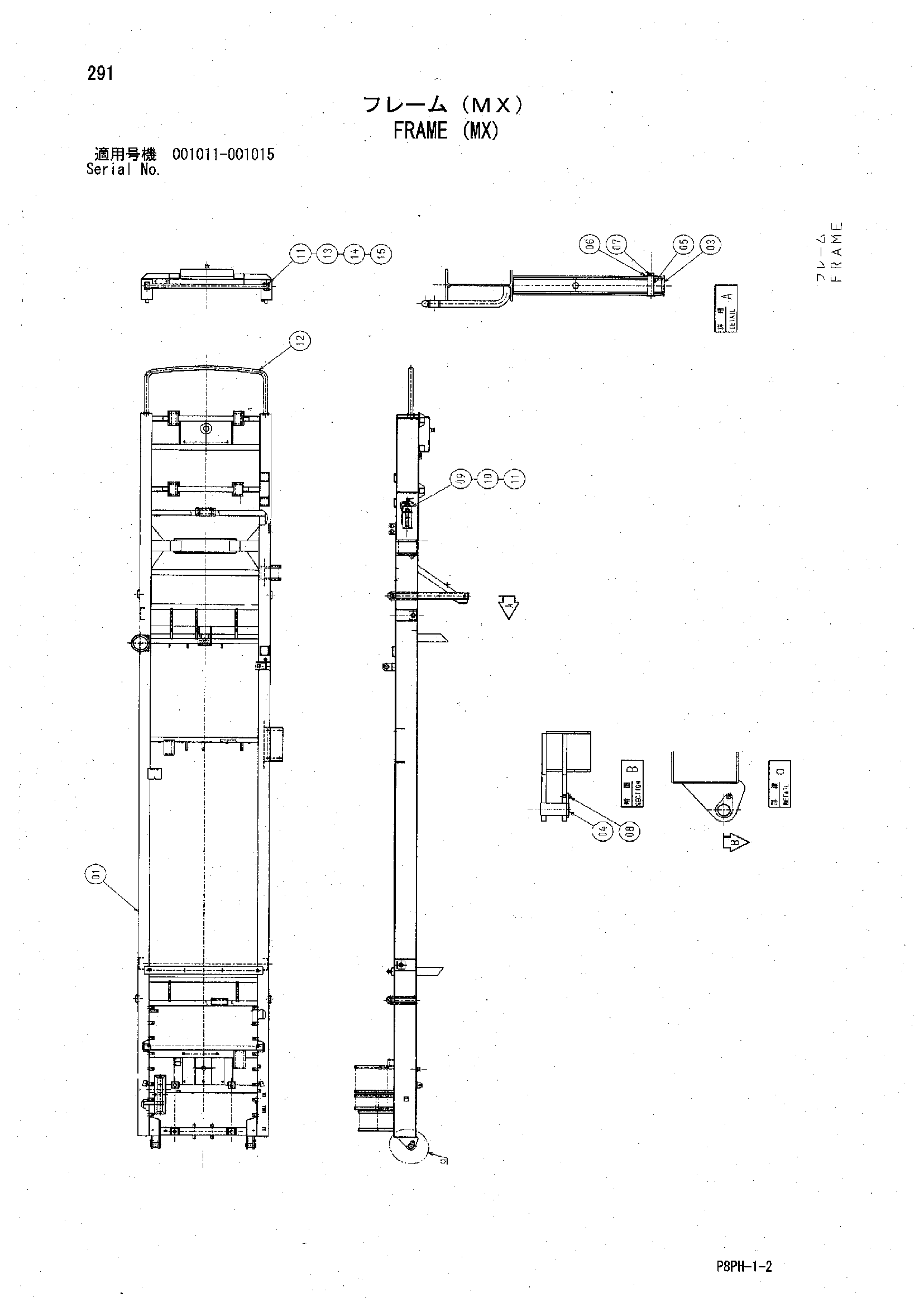

Заводская схема «Рама (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	Y500242	Рама	1
03	Y971133	Пост	2
04	Y971159	Палец	2
05	Y410084	Палец	2
06	A590136	Плоская шайба	2
07	4106660	Стопорный палец	2
08	J901635	Болт	2
09	4623183	Екстингуисхер	2
10	J901020	Болт	12
11	A590110	Плоская шайба	20
12	Y801849	Защитный кожух	1
13	J901035	Болт	8
14	A590910	Пружинная шайба	8
15	J950010	Гайка	8

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
