Лигхтинг (ML) — HITACHI AR2000

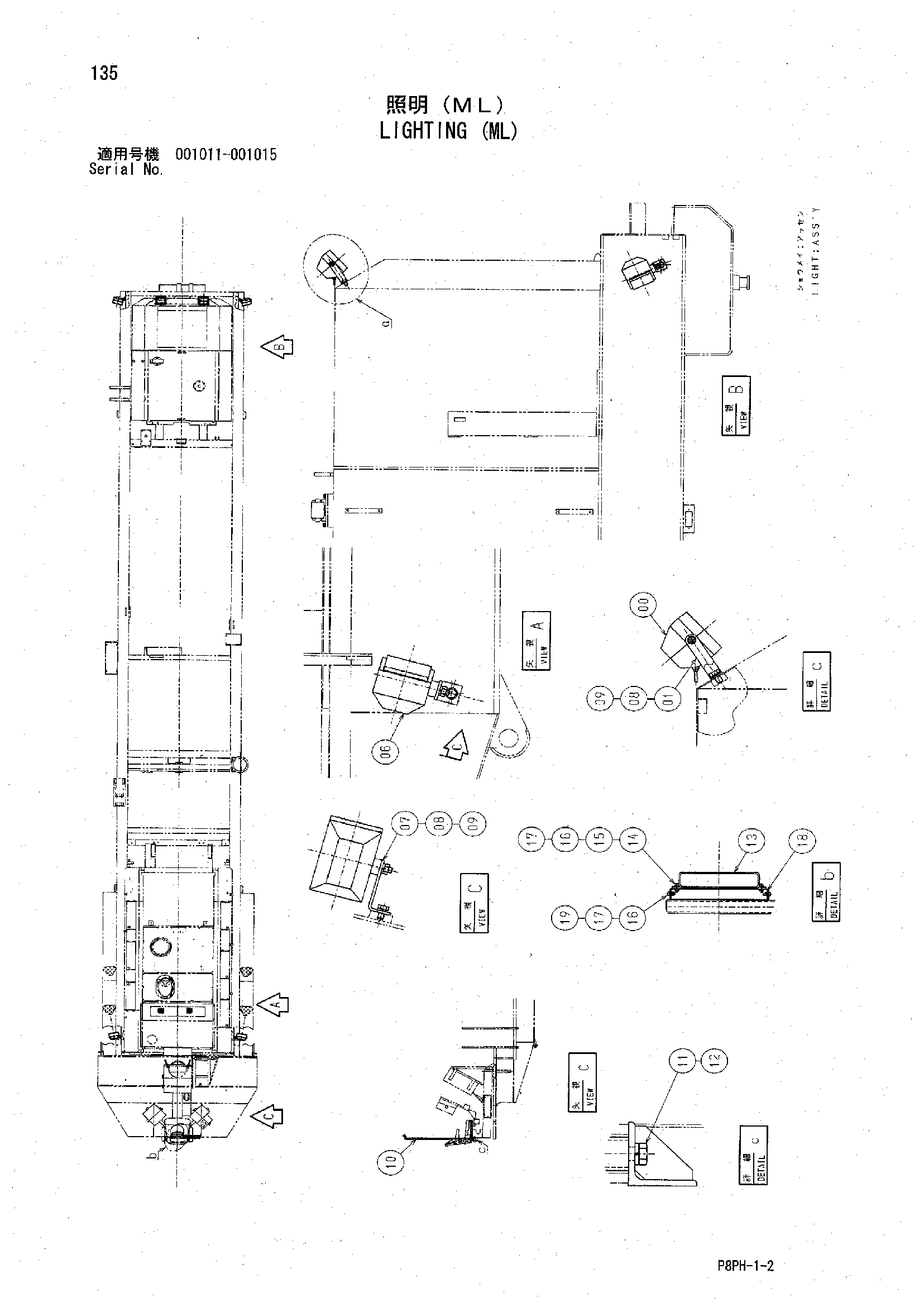

Заводская схема «Лигхтинг (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y403961 | Фара | 2 |
| 01 | Y411503 | Кронштейн | 2 |
| 02 | J901220 | Болт | 2 |
| 03 | A590112 | Плоская шайба | 2 |
| 06 | 4336570 | Фара | 4 |
| 07 | 4224631 | Кронштейн | 4 |
| 08 | J901425 | Болт | 4 |
| 09 | A590114 | Плоская шайба | 4 |
| 10 | Y802030 | Стойка | 1 |
| 11 | J901225 | Болт | 2 |
| 12 | A590912 | Пружинная шайба | 2 |
| 13 | Y403066 | Фонарь | 1 |
| 14 | J780516 | Болт с внутренним шестигранником | 2 |
| 15 | A590105 | Плоская шайба | 2 |
| 16 | M500504 | Гайка | 4 |
| 17 | A590905 | Пружинная шайба | 4 |
| 18 | Y411500 | Кронштейн | 2 |
| 19 | J780512 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
