Воздушный система (MX) — HITACHI AR2000

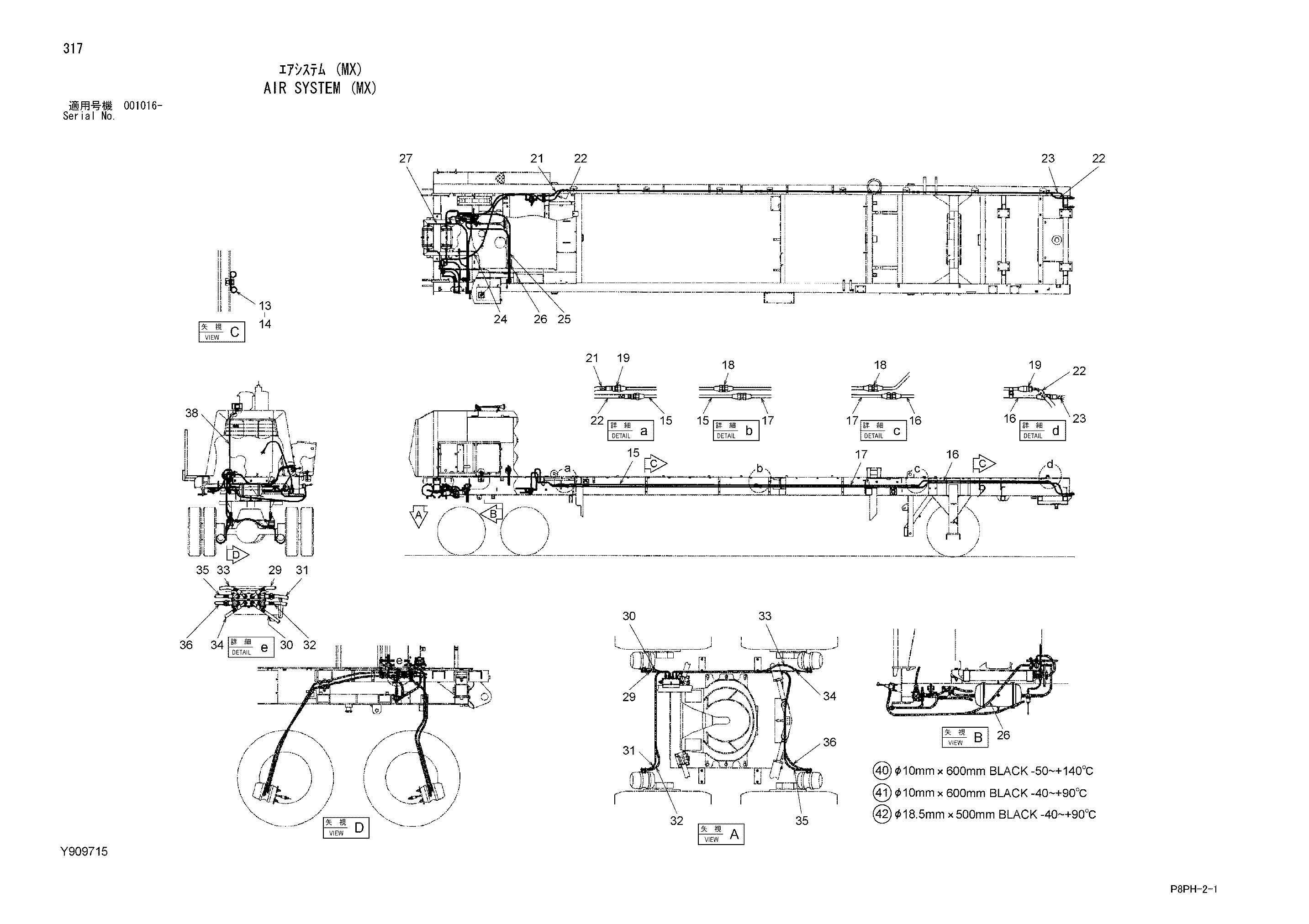

Заводская схема «Воздушный система (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | J260816 | Болт с шайбой | 8 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | Y409242 | Зажим трубка | 16 |
| 15 | Y412539 | Трубка | 2 |
| 16 | Y412985 | Трубка | 2 |
| 17 | Y412986 | Трубка | 2 |
| 18 | Y408721 | Адаптер | 4 |
| 19 | Y408736 | Адаптер | 4 |
| 21 | Y412933 | Шланг | 1 |
| 22 | Y412934 | Шланг | 2 |
| 23 | 4313151 | Шланг | 1 |
| 24 | Y414211 | Шланг | 1 |
| 25 | 4266183 | Шланг | 1 |
| 26 | 4305019 | Шланг | 2 |
| 27 | Y408665 | Шланг | 1 |
| 29 | Y414203 | Шланг | 1 |
| 30 | Y414204 | Шланг | 1 |
| 31 | Y414205 | Шланг | 1 |
| 32 | Y414206 | Шланг | 1 |
| 33 | Y414207 | Шланг | 1 |
| 34 | Y414208 | Шланг | 1 |
| 35 | Y414209 | Шланг | 1 |
| 36 | Y414210 | Шланг | 1 |
| 38 | Y414202 | Шланг | 1 |
| 40 | 4327315 | Защитный кожух | 100 |
| 41 | 4327293 | Защитный кожух | 5 |
| 42 | 4327294 | Защитный кожух | 100 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
