Привод гидромотор (MX) — HITACHI AR2000

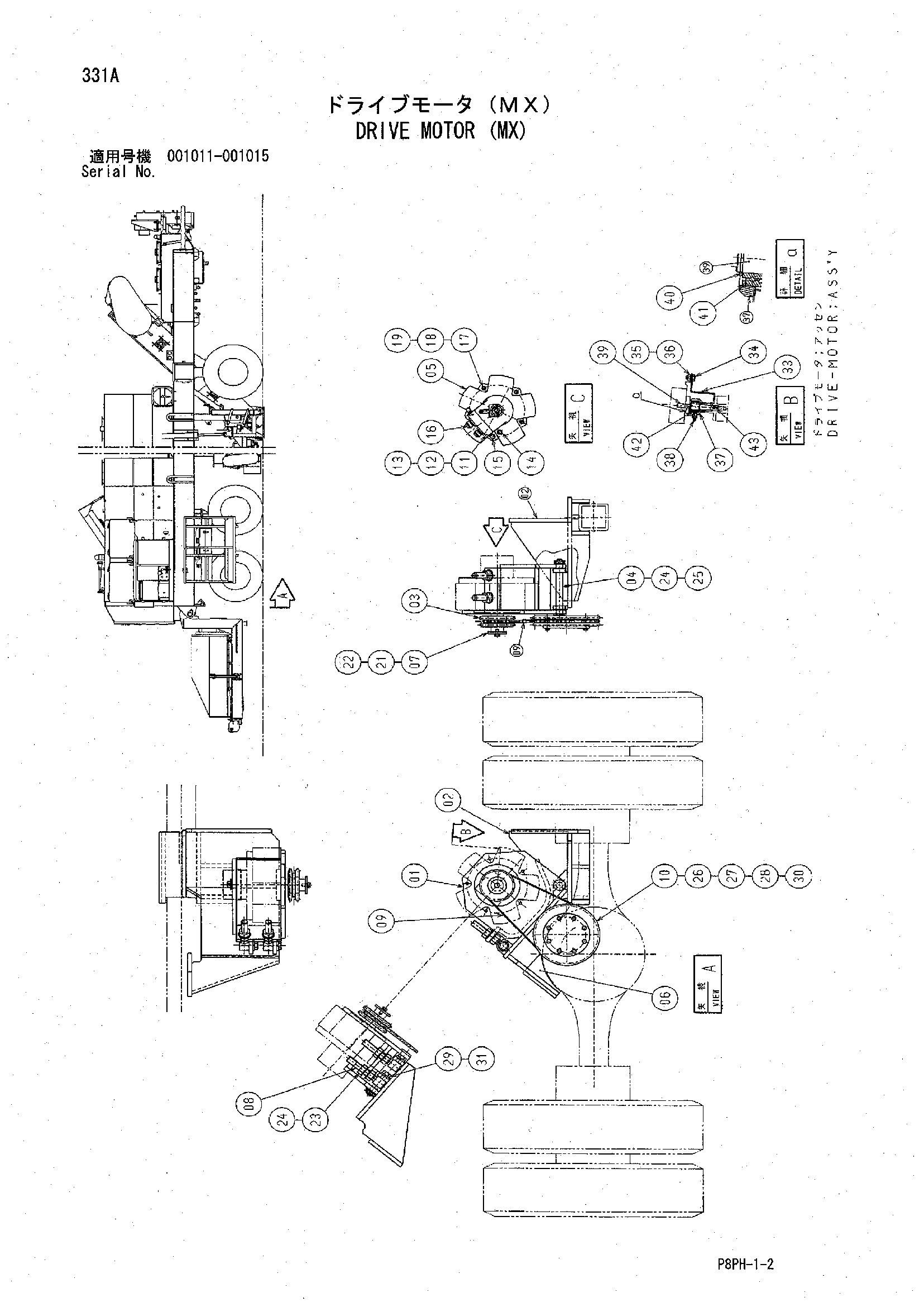

Заводская схема «Привод гидромотор (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y801860 | Базовый гидромотор | 1 |
| 02 | Y700821 | Кронштейн | 1 |
| 03 | Y410351 | Звёздочка | 1 |
| 04 | Y971074 | Палец | 1 |
| 05 | 88-0106 | Гидромотор | 1 |
| 06 | Y410253 | Сиденье металлический | 1 |
| 07 | Y410258 | Диск | 1 |
| 08 | Y971075 | Шток | 2 |
| 09 | Y410352 | Цепь | 1 |
| 10 | Y409310 | Цепь звёздочка | 1 |
| 11 | Y301562 | Фланец | 1 |
| 12 | A811045 | Уплотнительное кольцо | 2 |
| 13 | J781040 | Болт с внутренним шестигранником | 4 |
| 14 | 88-XXXX | Разъём | 1 |
| 15 | 88-XXXX | Тест порт | 2 |
| 16 | 88-2122 | Разъём | 2 |
| 17 | J901255 | Болт | 5 |
| 18 | J950012 | Гайка | 5 |
| 19 | A590912 | Пружинная шайба | 5 |
| 21 | J901430 | Болт | 1 |
| 22 | A590914 | Пружинная шайба | 1 |
| 23 | J950030 | Гайка | 4 |
| 24 | A590130 | Плоская шайба | 5 |
| 25 | A766050 | Шплинт | 1 |
| 26 | J901080 | Болт | 8 |
| 27 | J950010 | Гайка | 8 |
| 28 | A590910 | Пружинная шайба | 8 |
| 29 | J932465 | Болт | 2 |
| 30 | A590110 | Плоская шайба | 8 |
| 31 | A590930 | Пружинная шайба | 2 |
| 33 | Y410511 | Кронштейн | 1 |
| 34 | J900816 | Болт | 1 |
| 35 | A590908 | Пружинная шайба | 1 |
| 36 | M500807 | Гайка | 1 |
| 37 | Y410509 | Корпус | 1 |
| 38 | J75481 | Пресс-маслёнка | 1 |
| 39 | Y410510 | Вал | 1 |
| 40 | Y410513 | Стопорное кольцо | 1 |
| 41 | Z443964 | Стопорное кольцо | 1 |
| 42 | Y410512 | Подшипник | 1 |
| 43 | 4097181 | Пружинный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
