Задний подвеска (PH) — HITACHI AR2000

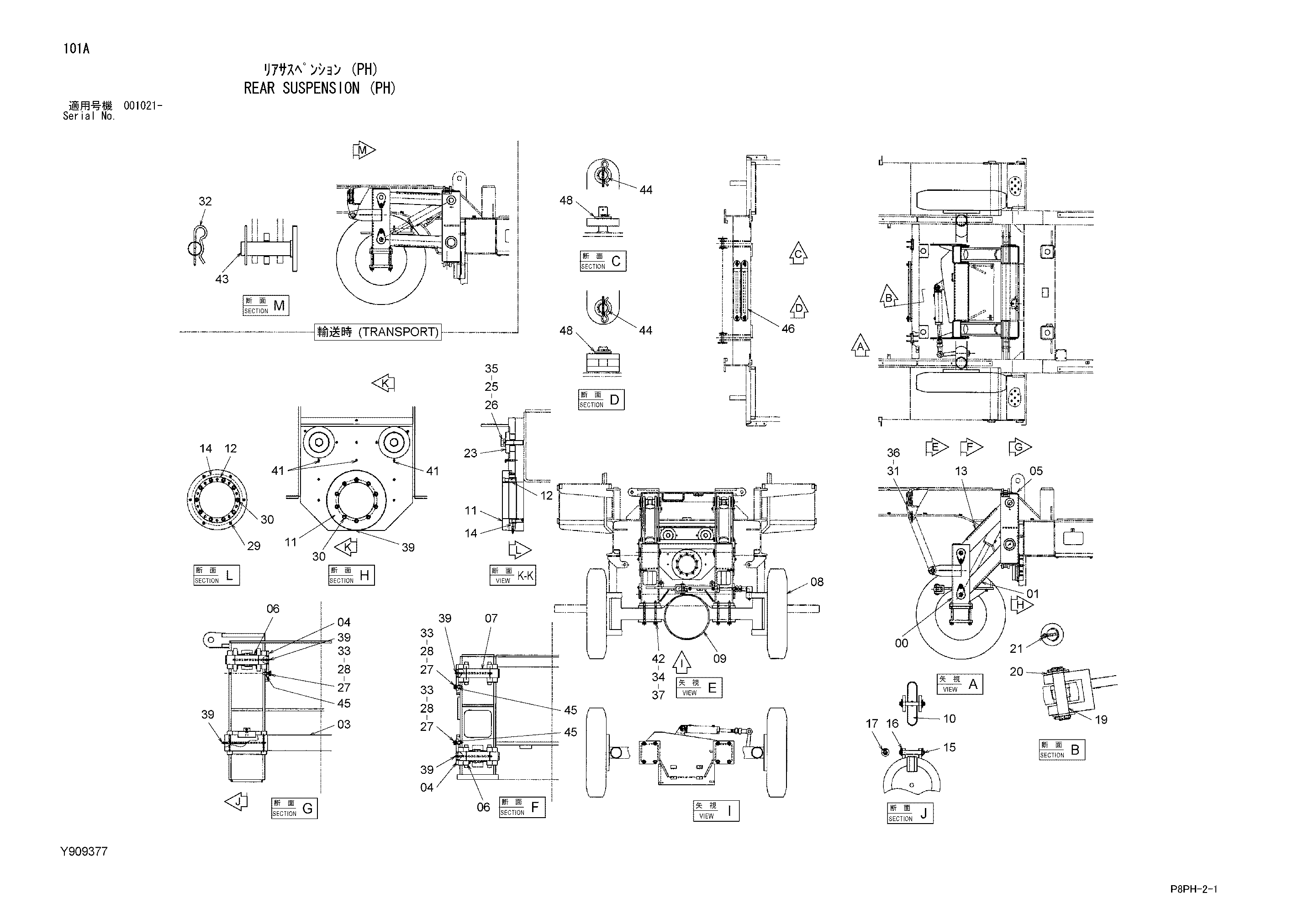

Заводская схема «Задний подвеска (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y600435	Рама задний	1
01	Y802013	Тяга	2
03	Y301724	Вал	1
04	Y971297	Палец	4
05	Y600420	Рама	1
06	Y411706	Кольцо	8
07	Y971296	Палец	2
08	Y909123	Шина в сборе	2
0800	Y411243	RIM колесо	2
0801	Y411226	Шина	2
09	Y411237	Мост дривестеер	1
10	Y409192	Шпонка	2
11	Y301415	Фланец	1
12	Y301416	Кольцо	1
13	Y802014	Тяга	2
14	Y301417	Кольцо	1
15	Y411588	Палец	2
16	A590108	Плоская шайба	4
17	A763020	Шплинт	4
19	Y411407	Палец	1
20	A590127	Плоская шайба	2
21	A765050	Шплинт	2
23	Y411768	Шайба	2
25	A590124	Плоская шайба	2
26	J922402	Болт	2
27	J901240	Болт	6
28	A590112	Плоская шайба	6
29	J780820	Болт с внутренним шестигранником	6
30	J781460	Болт с внутренним шестигранником	20
31	Y970884	Палец	2
31	Y970973	Палец	2
32	K422098	Стопорный палец	2
32	4080985	Стопорный палец	2
33	A590912	Пружинная шайба	6
34	A590922	Пружинная шайба	8
35	A590924	Пружинная шайба	2
36	K422098	Стопорный палец	2
36	4080985	Стопорный палец	2
37	J222022	Шайба	8
39	J75481	Пресс-маслёнка	19
41	J75581	Пресс-маслёнка	3
42	J922219	Болт	8
43	Y970884	Палец	2
43	Y970973	Палец	2
44	4077248	Стопорный палец	4
44	K422098	Стопорный палец	4
45	Y410787	Проставка	6
46	Y802304	Опора	2
46	Y801726	Опора	2
48	A590120	Плоская шайба	4
48	A590127	Плоская шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
