Кйклоген бак (ML) — HITACHI AR2000

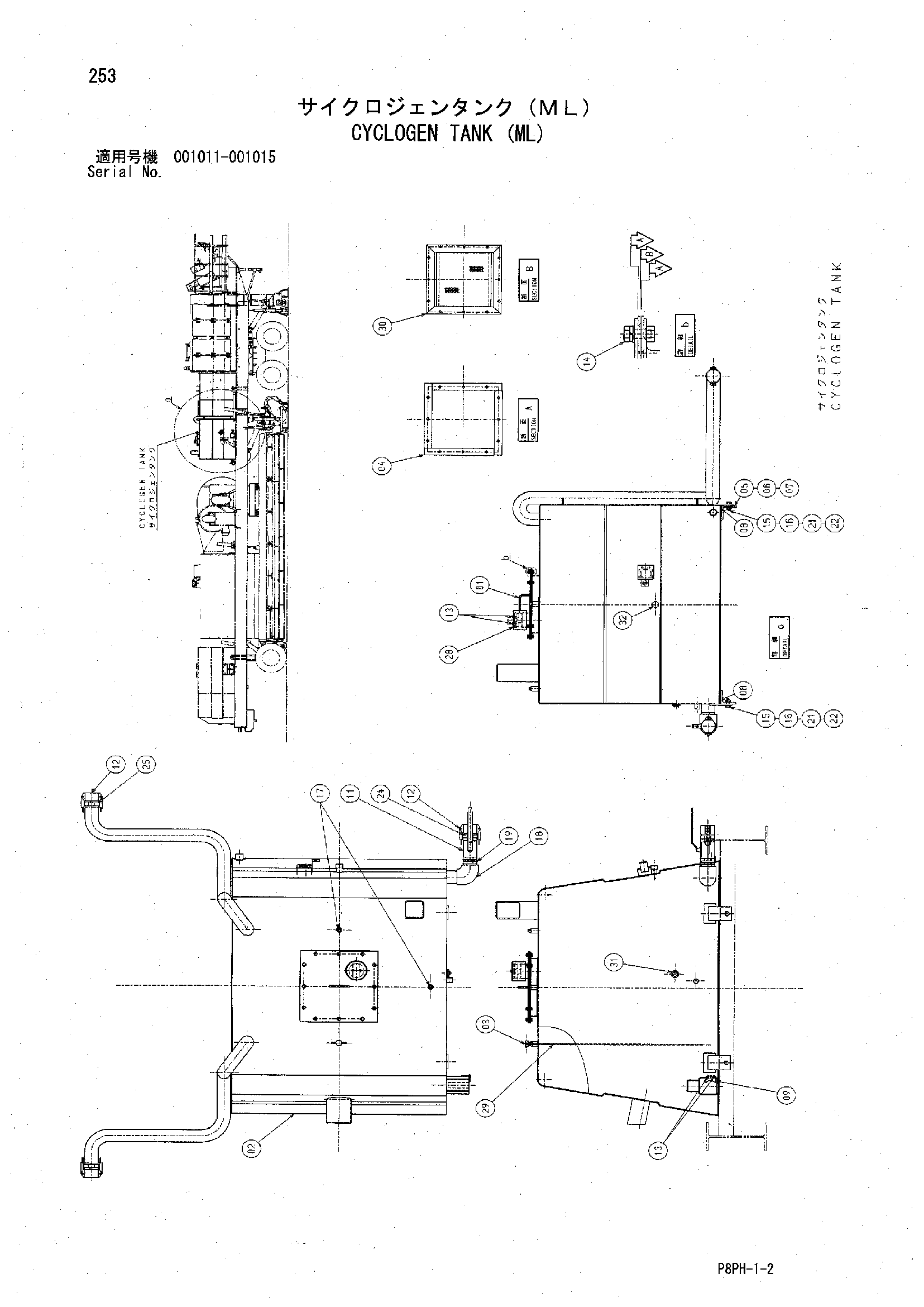

Заводская схема «Кйклоген бак (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y801733 | Крышка | 1 |
| 02 | Y600339 | Бак | 1 |
| 03 | Y970924 | Пробка | 1 |
| 04 | Y408729 | Резиновая прокладка | 8 |
| 05 | Y408732 | Регулировочная шайба | 4 |
| 06 | Y408731 | Регулировочная шайба | 4 |
| 07 | Y408730 | Регулировочная шайба | 2 |
| 08 | Y409372 | Резиновый шайба | 2 |
| 09 | Y409387 | Пластина | 1 |
| 11 | Y409388 | Шаровой клапан | 1 |
| 12 | Y409389 | Коннект муфта | 3 |
| 13 | J010825 | Болт с шайбой | 4 |
| 14 | J021230 | Болт с шайбой | 12 |
| 15 | 4248606 | Болт | 4 |
| 16 | J950016 | Гайка | 4 |
| 17 | 94-2025 | Пробка | 2 |
| 18 | 94-0624 | Угловой штуцер | 1 |
| 19 | Y409390 | Разъём | 1 |
| 21 | A590916 | Пружинная шайба | 4 |
| 22 | A590116 | Плоская шайба | 4 |
| 24 | Y409391 | Пробка | 1 |
| 25 | Y409401 | Коннект муфта | 2 |
| 28 | Y801649 | Крышка | 1 |
| 29 | Y409386 | Индекс шток | 1 |
| 30 | Y801732 | Сетчатый фильтр | 1 |
| 31 | 4259787 | Выключатель уровень | 1 |
| 32 | Y402803 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
