Боундарй крышка (MX) — HITACHI AR2000

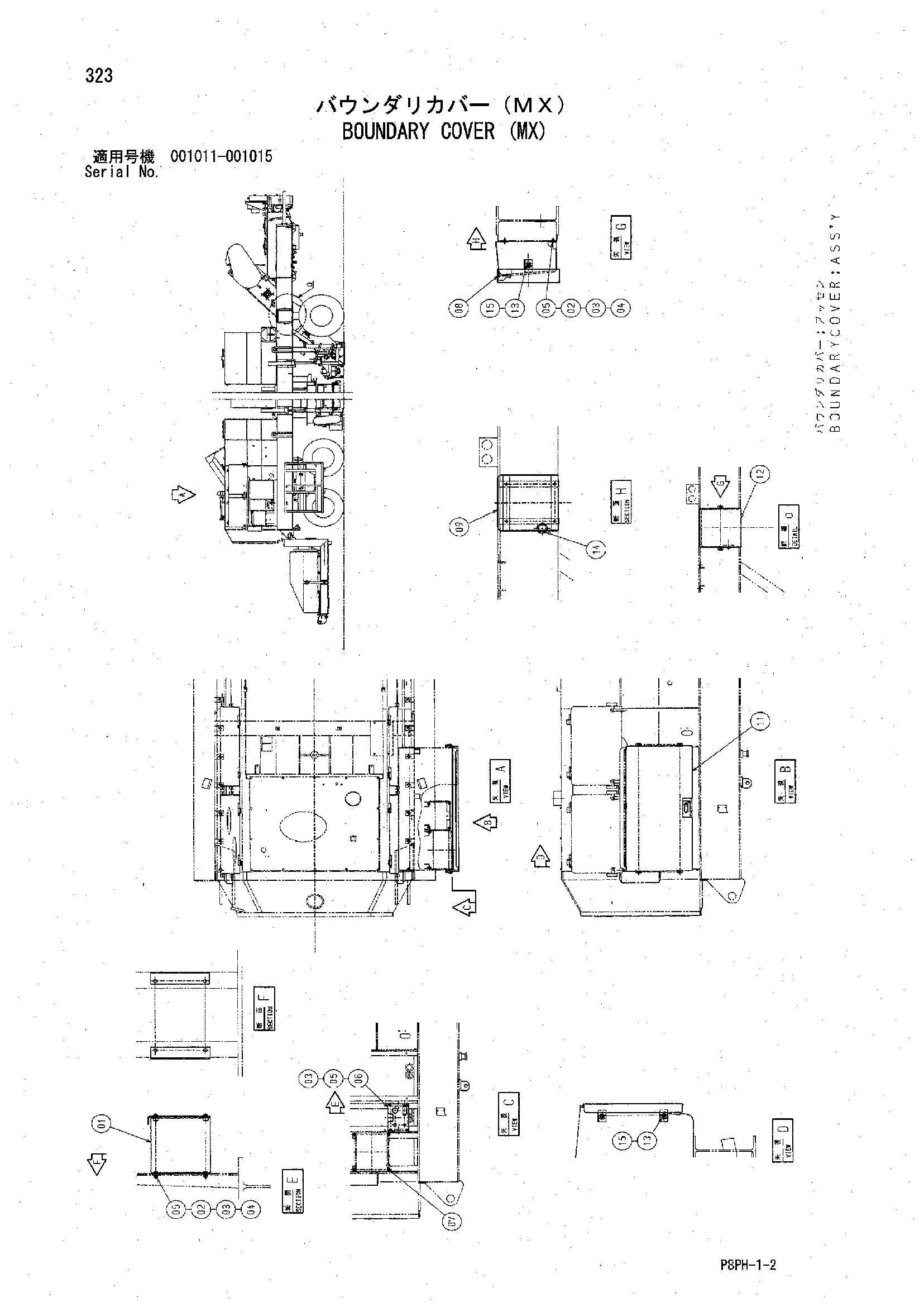

Заводская схема «Боундарй крышка (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y971086 | Стойка | 2 |
| 02 | A590106 | Плоская шайба | 8 |
| 03 | A590906 | Пружинная шайба | 12 |
| 04 | M500605 | Гайка | 8 |
| 05 | J900620 | Болт | 12 |
| 06 | Y410577 | Крышка | 1 |
| 07 | J020825 | Болт с шайбой | 4 |
| 08 | Y410575 | Резиновый корд | 1 |
| 09 | Y801901 | Панель щиток | 1 |
| 11 | Y700842 | Крышка | 1 |
| 12 | Y801911 | Крышка | 1 |
| 13 | M570010 | Гайка винг | 6 |
| 14 | 4217048 | Резиновая втулка | 1 |
| 15 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
