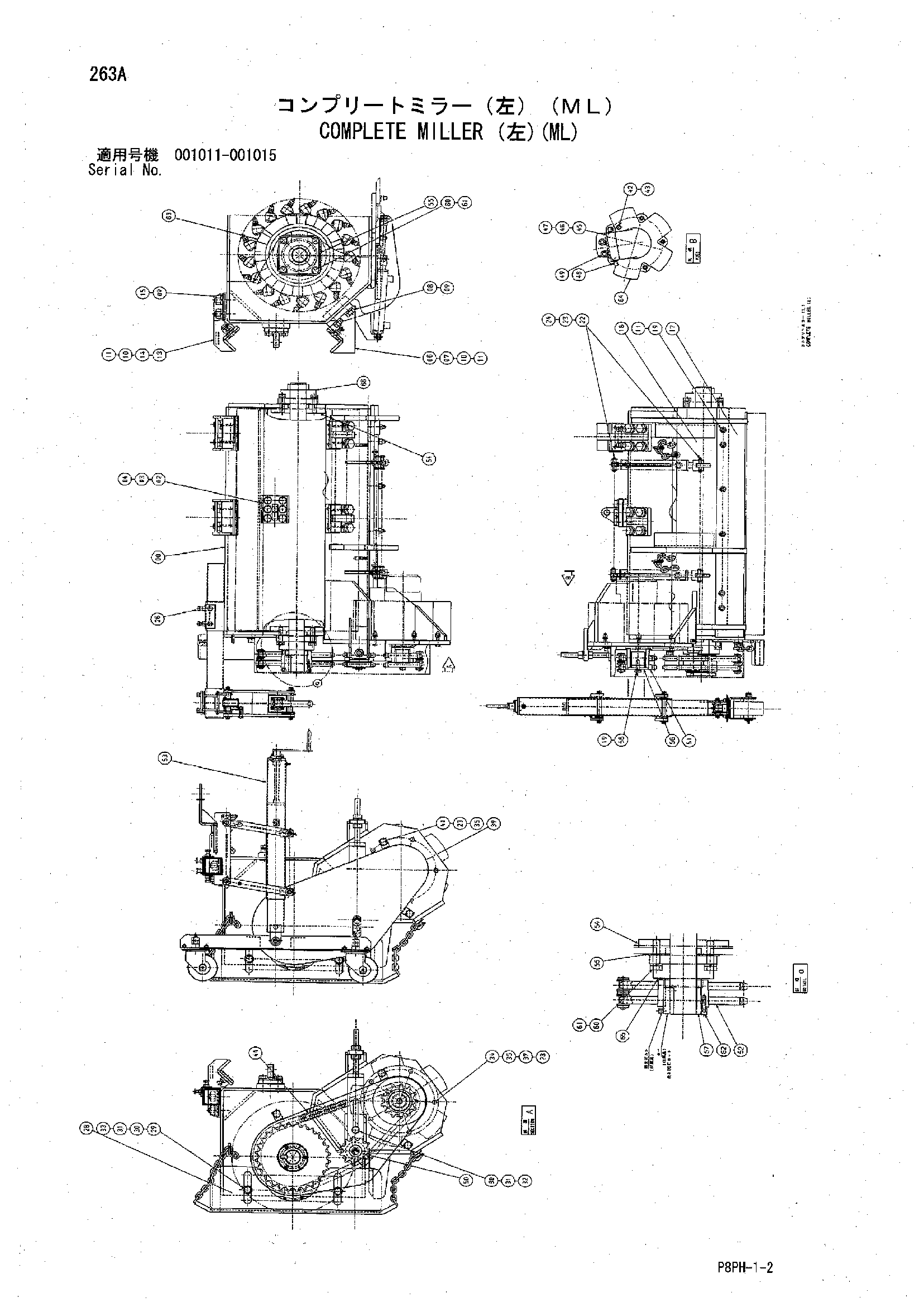

Комплете миллер (левый)(ML) — HITACHI AR2000

Заводская схема «Комплете миллер (левый)(ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y801767	Миллер корпус	1
02	Y970958	LUG	1
03	J922255	Болт	6
04	J257222	Пружинная шайба	6
06	Y802254	Кронштейн	2
07	Y409635	Пластина	2
08	Y413971	Болт	8
09	J257227	Пружинная шайба	16
10	J901640	Болт	8
11	J950016	Гайка	14
13	Y802251	Кронштейн	2
14	Y409642	Нижний пластина	2
15	J950027	Гайка	8
17	Y414514	Скрапер	1
18	Y409721	Моулдинг	1
19	A590916	Пружинная шайба	7
22	Y409739	Палец	4
23	A590112	Плоская шайба	16
24	A763020	Шплинт	8
26	J901435	Болт	4
28	Y801739	Пластина L	1
29	Y409625	Проставка шайба	2
30	J922045	Болт	3
31	J257220	Пружинная шайба	3
32	A590120	Плоская шайба	1
33	A590124	Плоская шайба	2
34	J901265	Болт	5
35	A590912	Пружинная шайба	5
37	J950012	Гайка	5
39	Y700782	Щиток левый	1
40	J901225	Болт	3
42	88-XXXX	Разъём	1
43	88-2067	Угловой штуцер	1
44	Y408453	Цепь каток	1
45	Y301567	Фланец	1
46	A811045	Уплотнительное кольцо	2
47	J781040	Болт с внутренним шестигранником	6
48	88-XXXX	Тест порт	2
49	88-2122	Угловой штуцер	2
51	Y970987	Звёздочка	1
52	Y970988	Звёздочка	1
54	Y409623	Прокладка корпус	2
55	Y409624	Бееринг ограничитель	2
56	Y409622	Ролик	1
58	J901650	Болт	1
60	J922080	Болт	8
61	A590920	Пружинная шайба	8
62	4047038	Болт с внутренним шестигранником	3
63	Y600368	Миллер левый	1
64	88-0121	Гидромотор	1
65	88-0165	Подшипник	1
66	88-0166	Подшипник	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
