Бункер винг (правый)(MX) — HITACHI AR2000

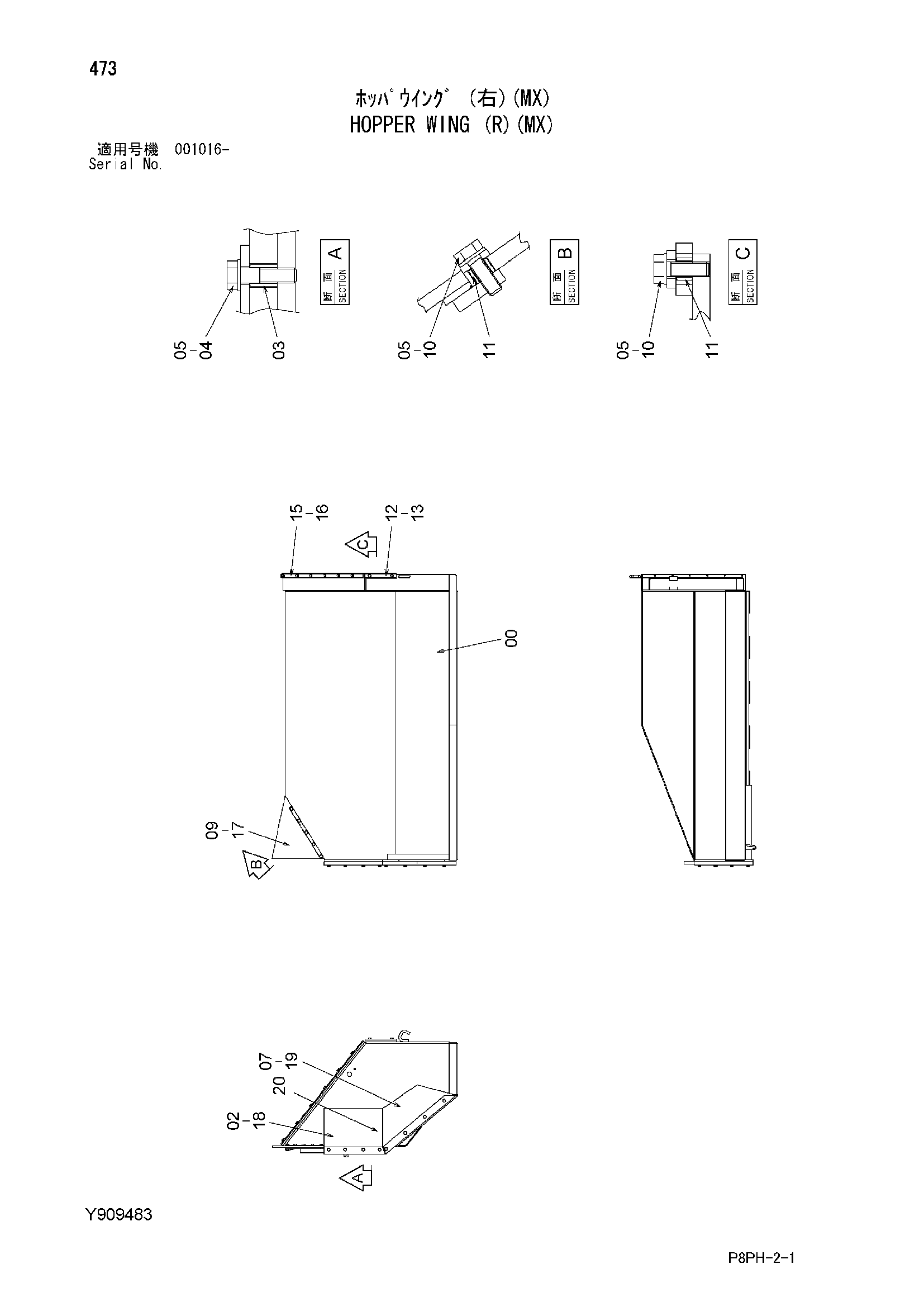

Заводская схема «Бункер винг (правый)(MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500305 | Винг | 1 |
| 02 | Y413008 | Пластина | 1 |
| 03 | Y413034 | Втулка | 8 |
| 04 | J901040 | Болт | 8 |
| 05 | A590110 | Плоская шайба | 21 |
| 07 | Y301842 | Пластина | 1 |
| 09 | Y413021 | Пластина | 1 |
| 10 | J901030 | Болт | 13 |
| 11 | Y413035 | Коллер | 13 |
| 12 | Y413022 | Резиновая прокладка | 1 |
| 13 | Y413024 | Пластина | 1 |
| 15 | Y413023 | Резиновая прокладка | 1 |
| 16 | Y413025 | Пластина | 1 |
| 17 | Y414010 | Резиновая прокладка | 1 |
| 18 | Y301884 | Резиновая прокладка | 1 |
| 19 | Y301885 | Резиновая прокладка | 1 |
| 20 | Y302104 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
