Оператинг сиденье (ML) — HITACHI AR2000

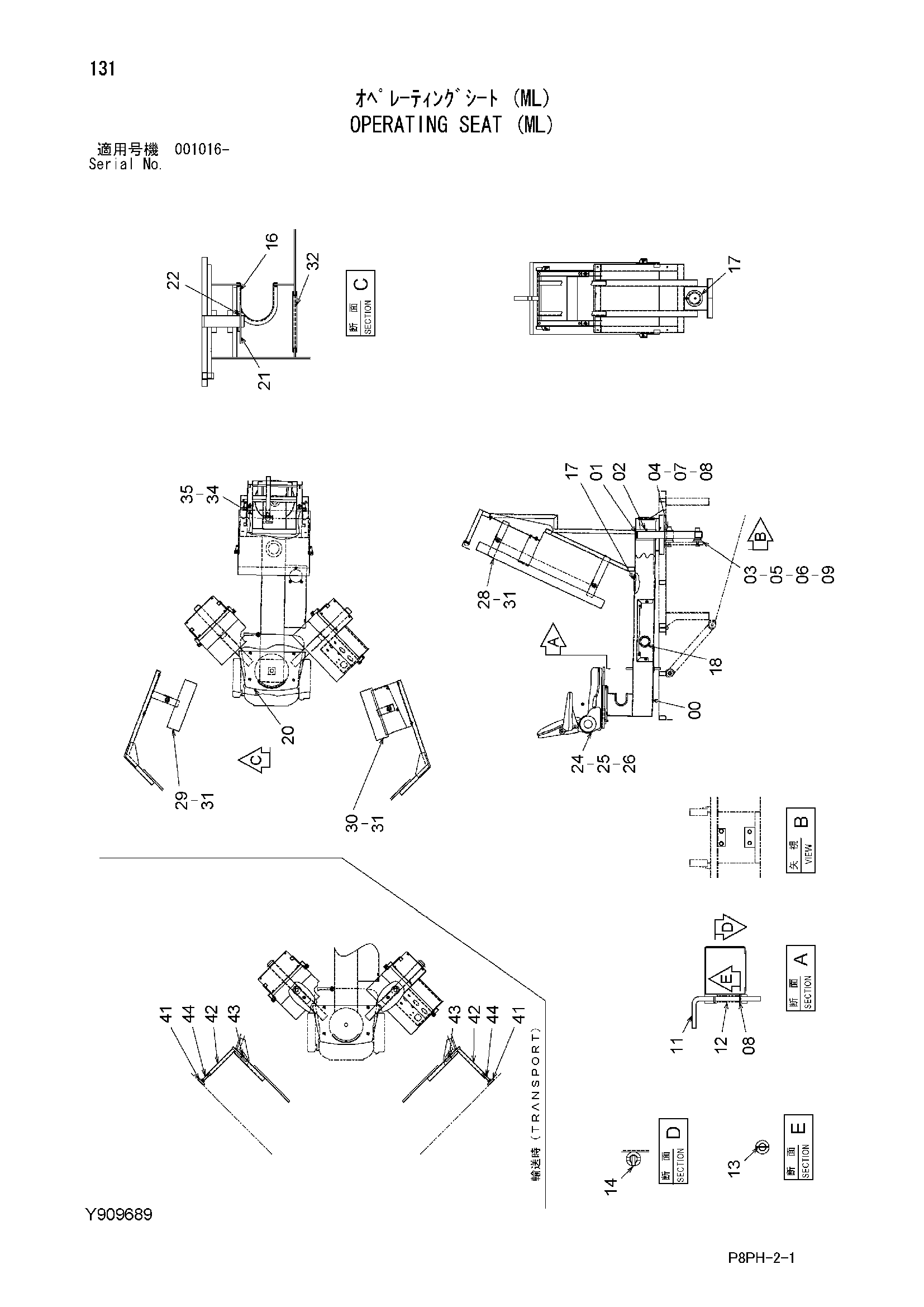

Заводская схема «Оператинг сиденье (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y700957 | Рукоять | 1 |
| 01 | Y411736 | Вал | 1 |
| 02 | Y411737 | Установочный винт | 1 |
| 03 | Y411740 | Подшипник. блок | 1 |
| 04 | Y411741 | Подшипник. блок | 1 |
| 05 | J901445 | Болт | 2 |
| 06 | A590114 | Плоская шайба | 2 |
| 07 | J901645 | Болт | 2 |
| 08 | A590116 | Плоская шайба | 3 |
| 09 | Y410988 | Пластина | 1 |
| 11 | Y407403 | Замок | 1 |
| 12 | Y407744 | Пружина | 1 |
| 13 | 4116302 | Пружинный штифт | 1 |
| 14 | 4116308 | Пружинный штифт | 1 |
| 16 | Y411738 | Уплотнительная окантовка | 1 |
| 17 | 4084525 | Резиновая втулка | 2 |
| 18 | 4087462 | Резиновая втулка | 1 |
| 20 | Y700925 | Базовый | 1 |
| 21 | K422098 | Стопорный палец | 1 |
| 21 | A764040 | Шплинт | 1 |
| 22 | A590124 | Плоская шайба | 1 |
| 24 | Y404853 | Сиденье | 1 |
| 25 | M500807 | Гайка | 4 |
| 26 | A590908 | Пружинная шайба | 4 |
| 28 | Y700843 | Крышка | 1 |
| 29 | Y801912 | Крышка | 1 |
| 30 | Y802062 | Крышка | 1 |
| 31 | M570010 | Гайка винг | 8 |
| 32 | Y411993 | Уплотнительная окантовка | 1 |
| 34 | Y410629 | Формед сиденье | 1 |
| 35 | J260820 | Болт с шайбой | 2 |
| 35A | J900820 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 40 | Y412533 | Ремень | 3 |
| 41 | Y412929 | Механизм натяжения | 2 |
| 42 | Y971557 | Опора | 2 |
| 43 | J781020 | Болт с внутренним шестигранником | 2 |
| 44 | J950016 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
