Воздушный система (MX) — HITACHI AR2000

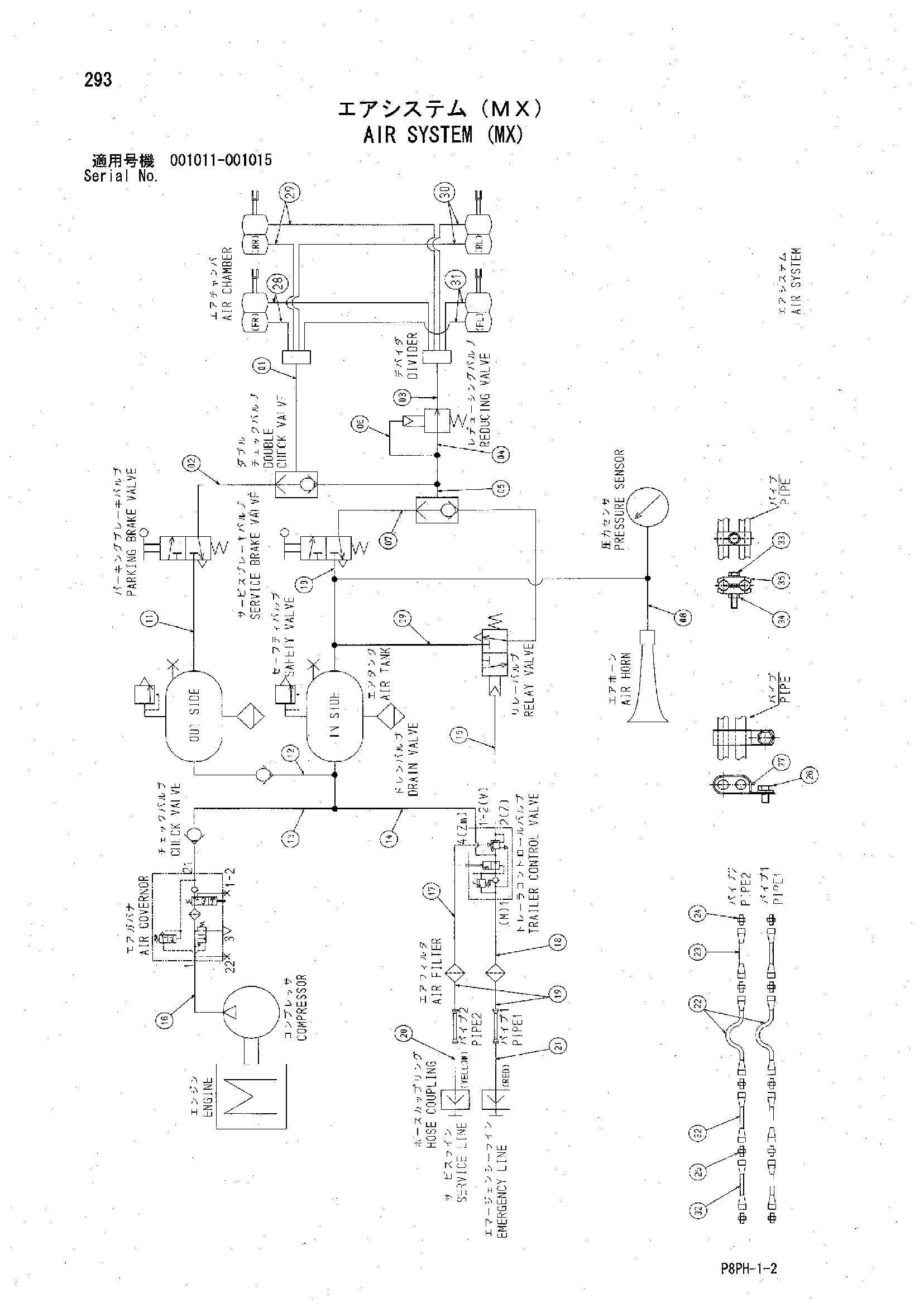

Заводская схема «Воздушный система (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y408835 | Шланг | 1 |
| 02 | Y408864 | Шланг | 1 |
| 03 | Y408653 | Шланг | 1 |
| 04 | 4305003 | Шланг | 1 |
| 05 | Y408864 | Шланг | 1 |
| 06 | 4305002 | Шланг | 1 |
| 07 | Y408864 | Шланг | 1 |
| 08 | Y409731 | Шланг | 1 |
| 09 | 4313151 | Шланг | 1 |
| 10 | Y408664 | Шланг | 1 |
| 11 | Y408664 | Шланг | 1 |
| 12 | Y430505 | Шланг | 1 |
| 13 | 4283023 | Шланг | 1 |
| 14 | Y408666 | Шланг | 1 |
| 15 | 4305019 | Шланг | 1 |
| 16 | Y408648 | Шланг | 1 |
| 17 | 4283023 | Шланг | 1 |
| 18 | Y408650 | Шланг | 1 |
| 19 | 4270600 | Шланг | 2 |
| 20 | Y408651 | Шланг | 1 |
| 21 | Y408652 | Шланг | 1 |
| 22 | 4305019 | Шланг | 1 |
| 23 | Y408451 | Трубка | 2 |
| 24 | Y408736 | Адаптер | 8 |
| 25 | Y408721 | Адаптер | 2 |
| 26 | 4192034 | Зажим | 6 |
| 27 | J051020 | Болт с шайбой | 6 |
| 28 | 4259674 | Шланг | 2 |
| 29 | Y408681 | Шланг | 2 |
| 30 | Y408683 | Шланг | 2 |
| 31 | Y408682 | Шланг | 2 |
| 32 | Y408450 | Трубка | 4 |
| 33 | J050850 | Болт с шайбой | 6 |
| 34 | J950008 | Гайка | 6 |
| 35 | 4001156 | Хомут трубки | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
