Аккумулятор жгут проводов (MX) — HITACHI AR2000

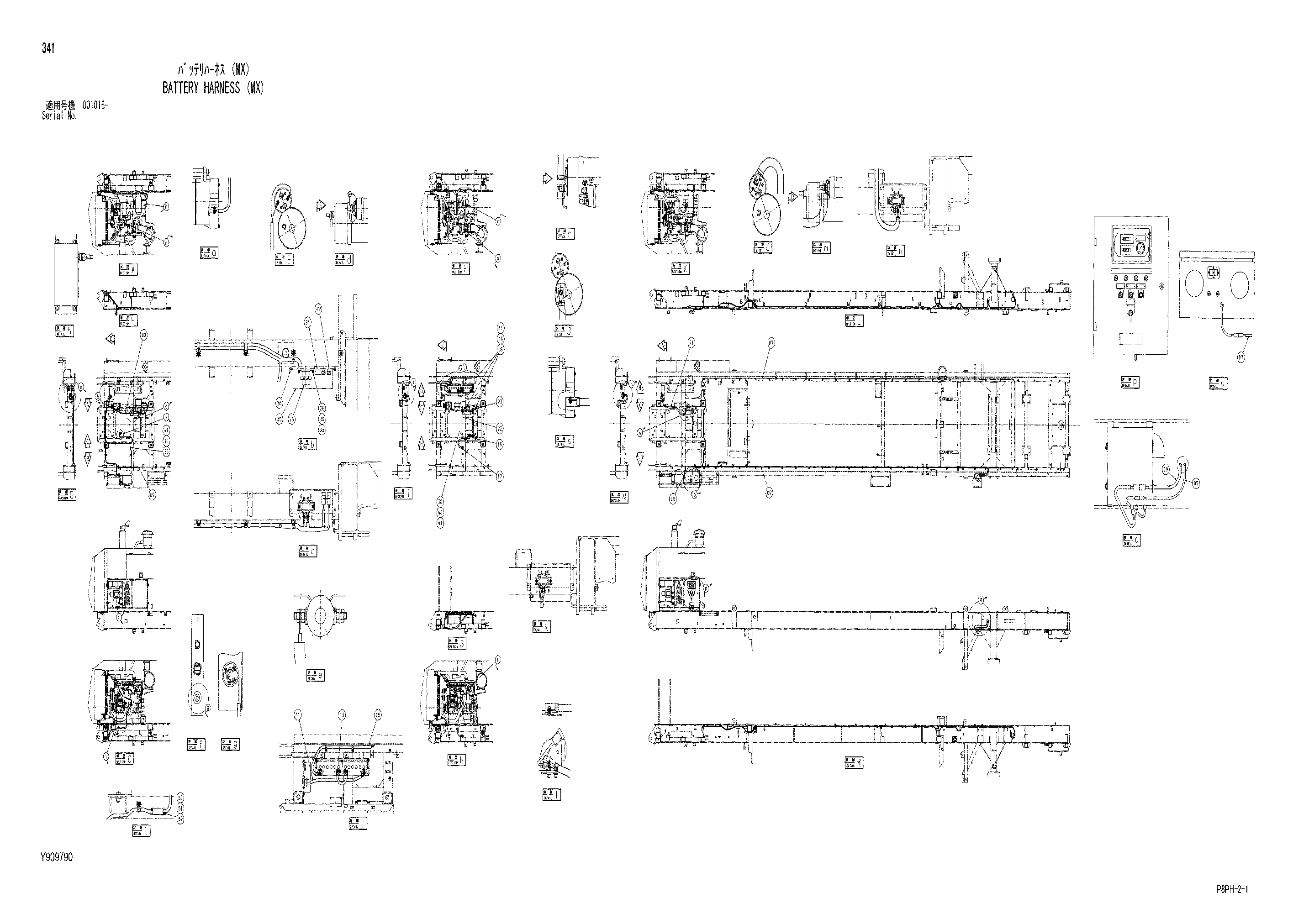

Заводская схема «Аккумулятор жгут проводов (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y414263 | Жгут проводов | 1 |
| 07 | Y414264 | Жгут проводов | 1 |
| 09 | Y414265 | Жгут проводов | 1 |
| 11 | Y414268 | Жгут проводов | 1 |
| 13 | Y414269 | Жгут проводов | 1 |
| 15 | Y414270 | Жгут проводов | 1 |
| 17 | Y414271 | Жгут проводов | 1 |
| 19 | Y414272 | Жгут проводов | 1 |
| 21 | Y414273 | Жгут проводов | 1 |
| 22 | Y414274 | Жгут проводов | 1 |
| 23 | Y414275 | Жгут проводов | 1 |
| 25 | 4255762 | Реле аккумулятор | 1 |
| 26 | J900820 | Болт | 2 |
| 30 | A590908 | Пружинная шайба | 2 |
| 33 | A590108 | Плоская шайба | 2 |
| 34 | Y802184 | Кронштейн | 1 |
| 35 | Y200386 | Крышка | 1 |
| 36 | J260812 | Болт с шайбой | 4 |
| 36A | J900812 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 38 | J901040 | Болт | 2 |
| 39 | J901030 | Болт | 3 |
| 40 | A590110 | Плоская шайба | 5 |
| 41 | A590910 | Пружинная шайба | 5 |
| 42 | Y412688 | Зажим | 2 |
| 50 | A590104 | Плоская шайба | 2 |
| 51 | A590904 | Пружинная шайба | 2 |
| 52 | M430410 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
