Привод гидромотор (ML) — HITACHI AR2000

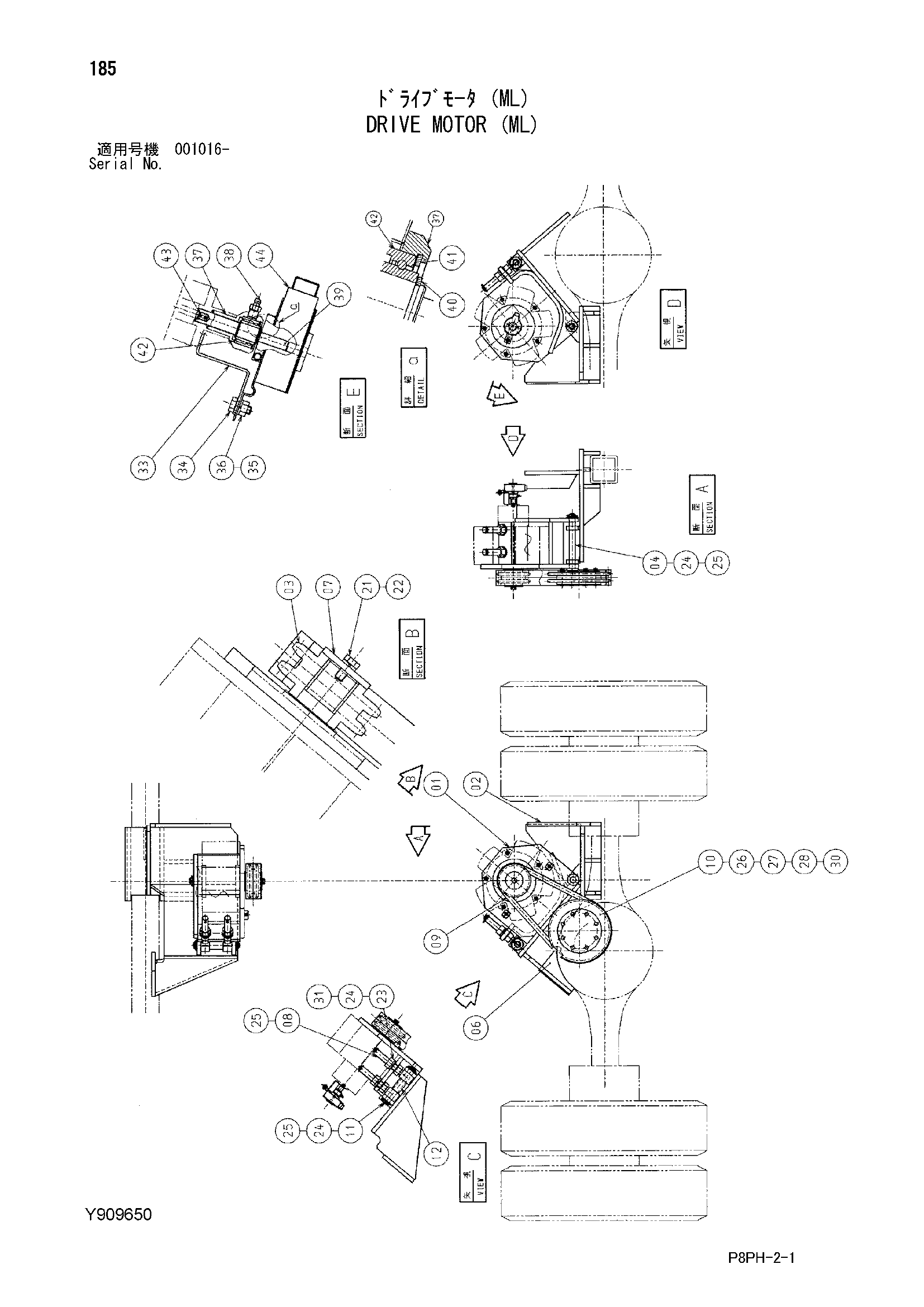

Заводская схема «Привод гидромотор (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y802179 | Базовый гидромотор | 1 |
| 02 | Y700961 | Кронштейн | 1 |
| 03 | Y411889 | Цепь | 1 |
| 04 | Y971455 | Палец | 1 |
| 06 | Y410253 | Сиденье металлический | 1 |
| 07 | Y410258 | Диск | 1 |
| 08 | Y971432 | Шток тхреадед | 2 |
| 09 | Y410352 | Цепь | 1 |
| 09A | Y415793 | Цепь (смещаемый) | 1 |
| 10 | Y409310 | Цепь звёздочка | 1 |
| 11 | Y412596 | Палец | 1 |
| 12 | Y412595 | Втулка | 1 |
| 21 | J901430 | Болт | 1 |
| 22 | A590914 | Пружинная шайба | 1 |
| 23 | J950030 | Гайка | 4 |
| 24 | A590130 | Плоская шайба | 7 |
| 25 | A766050 | Шплинт | 5 |
| 26 | J901080 | Болт | 8 |
| 27 | J950010 | Гайка | 8 |
| 28 | A590910 | Пружинная шайба | 8 |
| 30 | A590110 | Плоская шайба | 8 |
| 31 | A590930 | Пружинная шайба | 2 |
| 33 | Y410511 | Кронштейн | 1 |
| 34 | J900816 | Болт | 1 |
| 35 | A590908 | Пружинная шайба | 1 |
| 36 | M500807 | Гайка | 1 |
| 37 | Y410509 | Корпус | 1 |
| 38 | J75481 | Пресс-маслёнка | 1 |
| 39 | Y410510 | Вал | 1 |
| 40 | Y410513 | Стопорное кольцо | 1 |
| 41 | 443964 | Стопорное кольцо | 1 |
| 42 | Y410512 | Подшипник | 1 |
| 43 | 4097181 | Пружинный штифт | 2 |
| 44 | Y411790 | Енкодер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
