Крышка двигателя (MX) — HITACHI AR2000

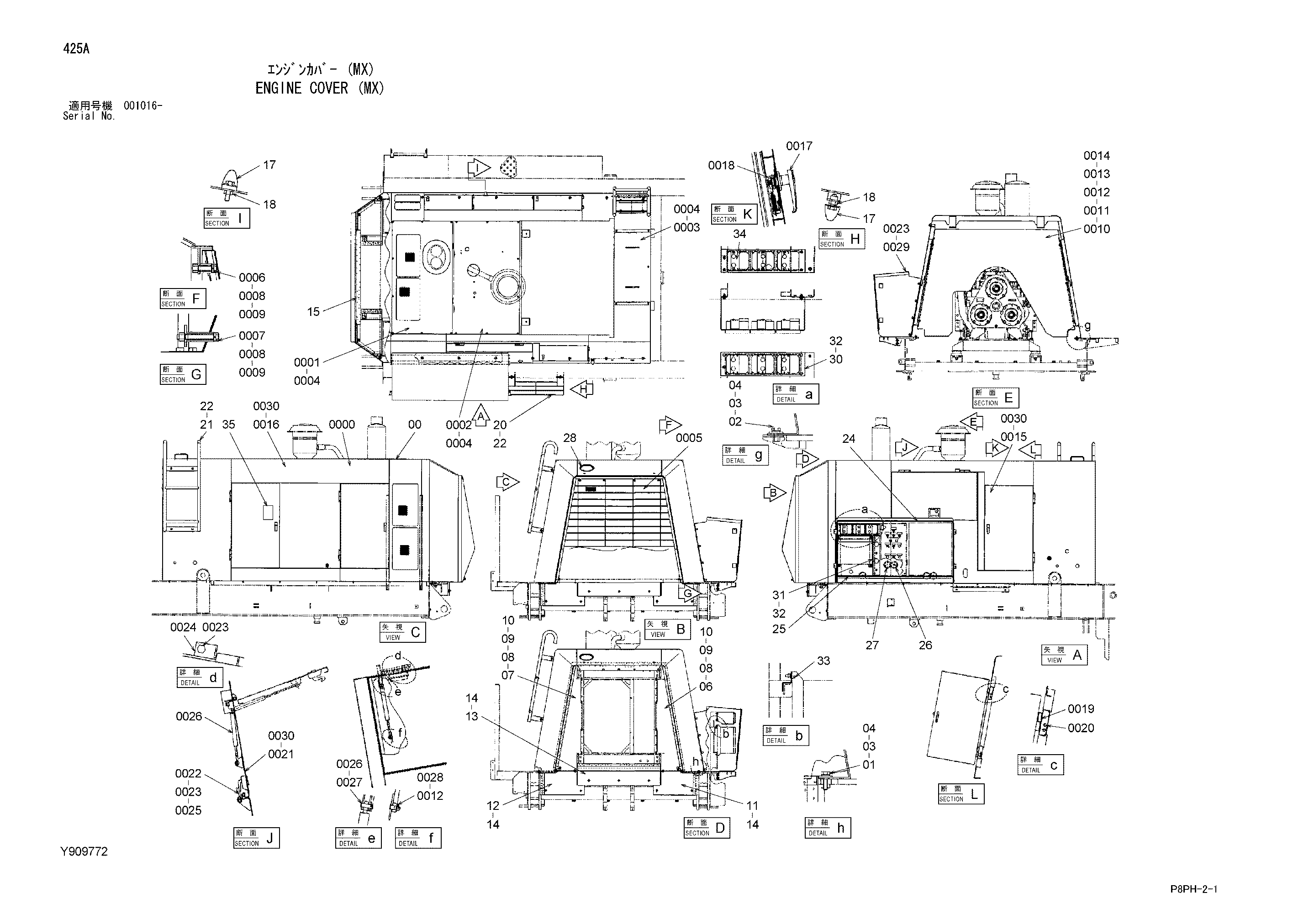

Заводская схема «Крышка двигателя (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y413105 | Крышка двигатель | 1 |
| 00 | Y414233 | Крышка двигатель | 1 |
| 0000 | Y500311 | Крышка двигатель | 1 |
| 0000 | Y500316 | Крышка двигатель | 1 |
| 0001 | Y802264 | Рооф | 1 |
| 0002 | Y802263 | Рооф | 1 |
| 0002 | Y802350 | Рооф | 1 |
| 0003 | Y802262 | Крышка | 1 |
| 0004 | J260820 | Болт с шайбой | 21 |
| 0004A | J900820 | Болт | 1 |
| 0004B | A590108 | Плоская шайба | 1 |
| 0005 | Y700985 | Крышка передний | 1 |
| 0006 | J901050 | Болт | 4 |
| 0007 | J901090 | Болт | 2 |
| 0008 | A590110 | Плоская шайба | 6 |
| 0009 | A590910 | Пружинная шайба | 6 |
| 0010 | Y301829 | Крышка | 1 |
| 0011 | J900820 | Болт | 6 |
| 0012 | A590108 | Плоская шайба | 8 |
| 0013 | A590908 | Пружинная шайба | 6 |
| 0014 | M500807 | Гайка | 6 |
| 0015 | Y700916 | Дверь (правый) | 1 |
| 0016 | Y700917 | Дверь (левый) | 2 |
| 0017 | Y411669 | Рукоятка дверь | 3 |
| 0018 | Y411721 | Раткх | 3 |
| 0019 | Y411623 | Петля | 8 |
| 0020 | J260825 | Болт с шайбой | 16 |
| 0020A | J900825 | Болт | 1 |
| 0020B | A590108 | Плоская шайба | 1 |
| 0021 | Y700992 | Дверь | 1 |
| 0022 | Y971547 | Защёлка | 1 |
| 0022 | Y971593 | Защёлка | 1 |
| 0023 | J271025 | Болт с шайбой | 11 |
| 0023A | J901025 | Болт | 1 |
| 0023B | J222010 | Шайба | 1 |
| 0024 | Y413099 | Ограничитель | 1 |
| 0025 | Y413100 | Регулировочная шайба | 1 |
| 0026 | Y413103 | Гидроцилиндр | 2 |
| 0027 | 4430050 | Палец | 2 |
| 0028 | 4022697 | Стопорный палец | 4 |
| 0029 | Y700988 | Крышка | 1 |
| 0030 | Y412690 | Резиновая прокладка | 4 |
| 01 | J921035 | Болт | 2 |
| 02 | J921025 | Болт | 14 |
| 03 | A590910 | Пружинная шайба | 16 |
| 04 | J217083 | Шайба | 16 |
| 06 | Y700995 | Крышка | 1 |
| 07 | Y700996 | Крышка | 1 |
| 08 | J900820 | Болт | 8 |
| 09 | A590908 | Пружинная шайба | 8 |
| 10 | A590108 | Плоская шайба | 8 |
| 11 | Y700999 | Крышка | 1 |
| 12 | Y701000 | Крышка | 1 |
| 13 | Y802308 | Крышка | 1 |
| 14 | J271020 | Болт с шайбой | 11 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | Y411734 | Резиновая прокладка | 1 |
| 17 | 4204586 | Ограничитель | 2 |
| 18 | J950010 | Гайка | 2 |
| 20 | Y802279 | Ступень | 1 |
| 21 | Y802280 | Лестница | 1 |
| 22 | J271025 | Болт с шайбой | 8 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | Y413067 | Резиновая прокладка | 1 |
| 25 | Y413068 | Резиновая прокладка | 1 |
| 26 | 4161992 | Резиновая втулка | 3 |
| 27 | 4075227 | Резиновая втулка | 2 |
| 28 | Y410249 | Резиновая прокладка | 1 |
| 30 | Y301848 | Кронштейн | 1 |
| 31 | Y412949 | Кронштейн | 1 |
| 31 | Y971584 | Кронштейн | 1 |
| 32 | J260820 | Болт с шайбой | 6 |
| 32A | J900820 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | Y413066 | Кронштейн | 1 |
| 33 | Y971597 | Кронштейн | 1 |
| 34 | Y413073 | Кронштейн | 3 |
| 35 | Y414232 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
