Комплете миллер (левый)(ML) — HITACHI AR2000

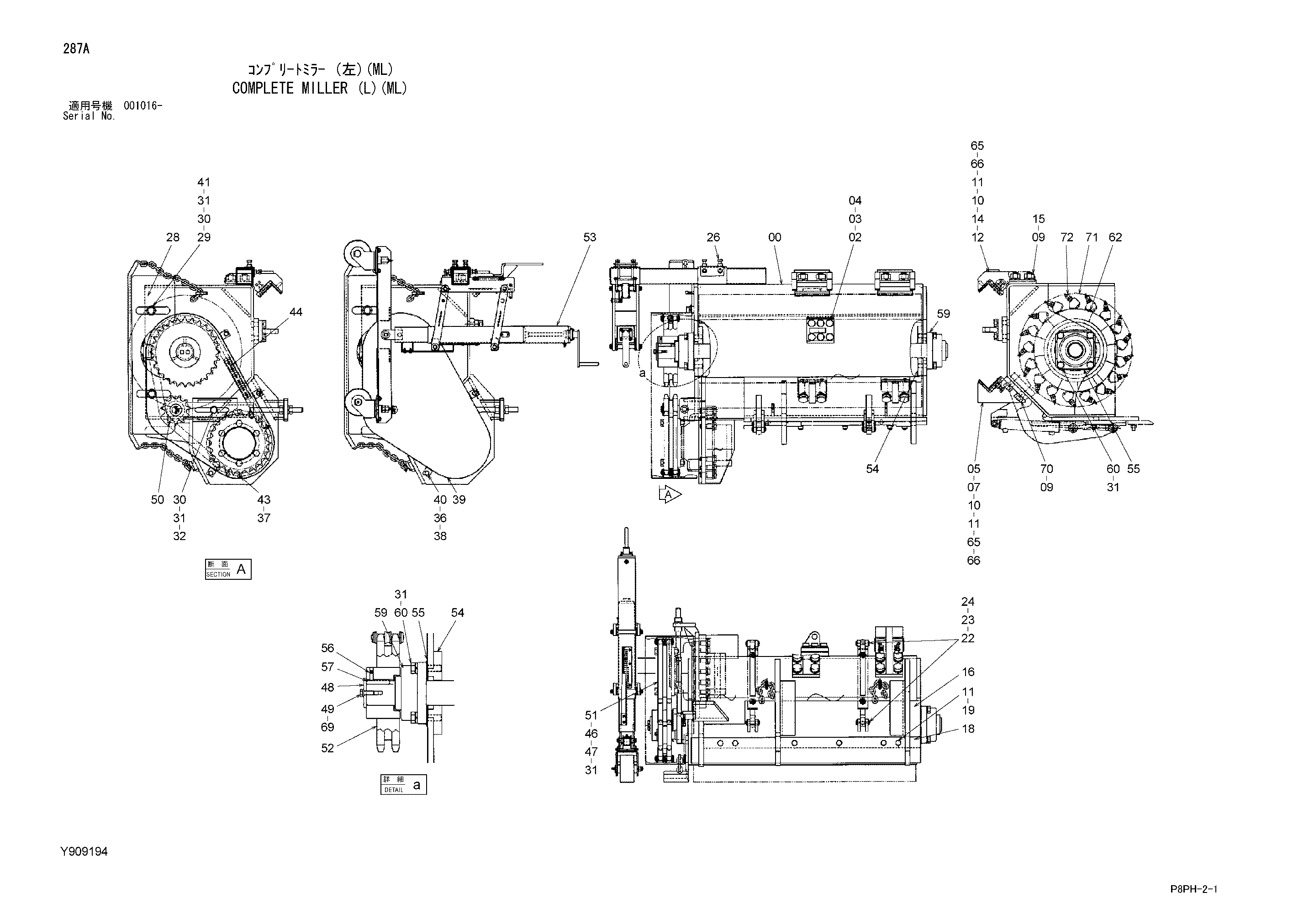

Заводская схема «Комплете миллер (левый)(ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y700940	Корпус	1
02	Y970958	LUG	1
03	J922255	Болт	6
04	J257222	Пружинная шайба	6
05	Y802254	Кронштейн	2
07	Y409635	Пластина	2
09	J257227	Пружинная шайба	16
10	J901640	Болт	8
11	J950016	Гайка	14
12	Y802251	Кронштейн	2
14	Y409642	Нижний пластина	2
15	J950027	Гайка	8
16	Y802101	Скрапер	1
18	Y301910	Отвал	1
19	A590916	Пружинная шайба	6
22	Y411967	Палец	4
23	A590116	Плоская шайба	8
24	A763020	Шплинт	8
26	J901435	Болт	4
28	Y801739	Пластина L	1
29	Y409625	Проставка шайба	2
30	J922045	Болт	3
31	J257220	Пружинная шайба	17
32	A590120	Плоская шайба	1
36	A590112	Плоская шайба	3
37	A590922	Пружинная шайба	8
38	A590912	Пружинная шайба	3
39	Y700938	Щиток левый	1
40	J901225	Болт	3
41	A590124	Плоская шайба	2
41	Y413092	Плоская шайба	2
43	Y412848	Болт реамер	8
44	Y411919	Цепь каток	1
44A	Y415794	Цепь (смещаемый)	1
46	J922002	Болт	6
47	J950020	Гайка	6
48	Y413069	Пластина концевой	1
48	Y413052	Пластина концевой	1
49	J901025	Болт	1
49	J901235	Болт	2
51	Y411924	Звёздочка	1
52	Y411923	Звёздочка цепь	1
54	Y409623	Прокладка корпус	2
55	Y409624	Бееринг ограничитель	2
56	Y411968	Установочный винт	1
56	Y411968	Установочный винт	3
57	94-2352	Шпонка	1
59	Y411970	Подшипник	2
60	J922080	Болт	8
62	Y600483	Миллер левый	1
65	Y411971	Регулировочная шайба 1.6	16
66	Y411972	Регулировочная шайба 2.3	16
69	A590910	Пружинная шайба	1
69	A590192	Пружинная шайба	2
70	J922760	Болт	8
70	Y413971	Болт	8
71	Y409745	Режущий вставка сиденье	77
72	Y409746	Режущий вставка	77

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
