Воздушный гидроцилиндр (PH) — HITACHI AR2000

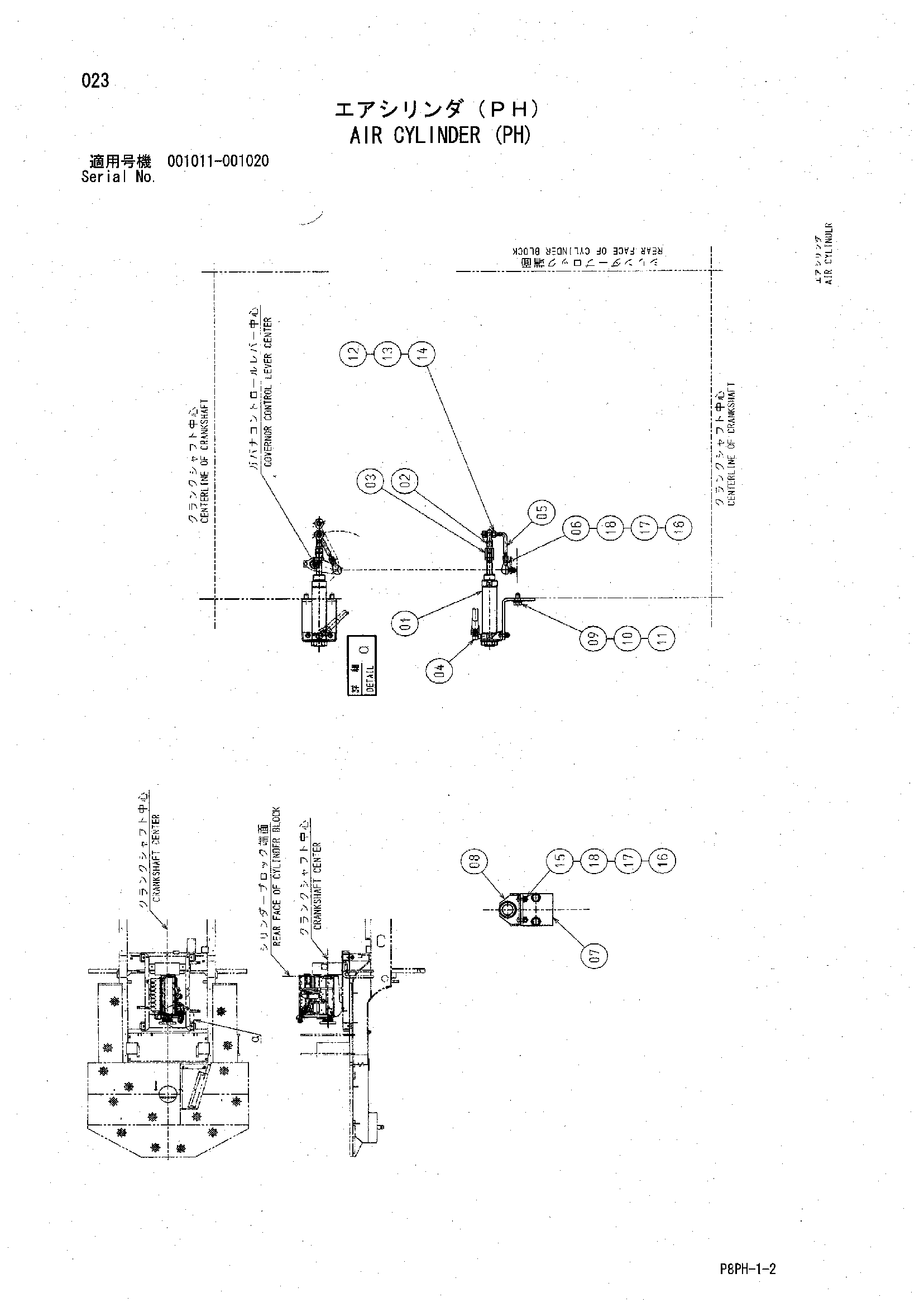

Заводская схема «Воздушный гидроцилиндр (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y408712 | Гидроцилиндр. воздушный | 1 |
| 02 | 4120969 | Концевой шток | 1 |
| 03 | Y408640 | Соединение | 1 |
| 04 | 4298746 | Угловой штуцер | 1 |
| 05 | Y408639 | Рычаг | 1 |
| 06 | 4056017 | Шарнир | 1 |
| 07 | Y408637 | Кронштейн | 1 |
| 08 | Y408638 | Кронштейн | 1 |
| 09 | Z492848 | Болт | 2 |
| 10 | J219083 | Пружинная шайба | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 12 | A590908 | Пружинная шайба | 1 |
| 13 | A590108 | Плоская шайба | 2 |
| 14 | M500807 | Гайка | 2 |
| 15 | J900620 | Болт | 2 |
| 16 | M500605 | Гайка | 4 |
| 17 | A590106 | Плоская шайба | 3 |
| 18 | A590906 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
