Клапан блок (MX) — HITACHI AR2000

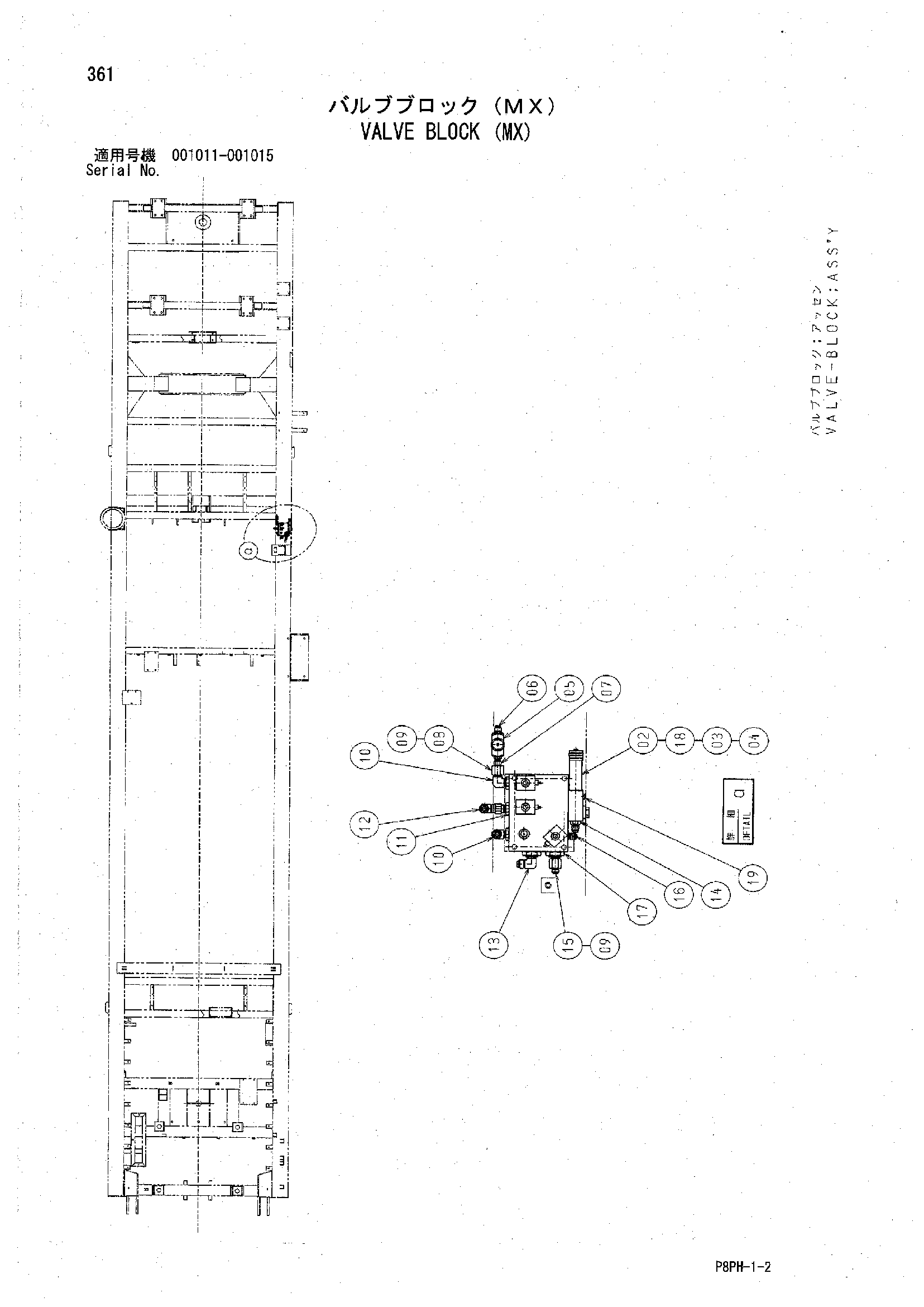

Заводская схема «Клапан блок (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 88-0283 | Коллектор блок | 1 |
| 03 | Y409397 | Болт | 4 |
| 04 | J219083 | Пружинная шайба | 4 |
| 05 | 88-0082 | Клапан неедле | 1 |
| 06 | 88-2146 | Разъём | 1 |
| 07 | 88-2063 | Разъём | 1 |
| 08 | 88-2062 | Переходник | 1 |
| 09 | 88-2001 | Гайка | 2 |
| 10 | 88-2012 | Угловой штуцер | 2 |
| 11 | 88-2011 | Разъём | 1 |
| 12 | 88-2067 | Угловой штуцер | 1 |
| 13 | 88-2008 | Угловой штуцер | 1 |
| 14 | 88-0320 | Разъём управление | 1 |
| 15 | 88-2118 | Переходник | 1 |
| 16 | 88-0061 | Разъём управление | 1 |
| 17 | 88-2007 | Разъём | 1 |
| 18 | 88-XXXX | Клапан давление переходник | 1 |
| 19 | 88-XXXX | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
