Вентилятор (MX) — HITACHI AR2000

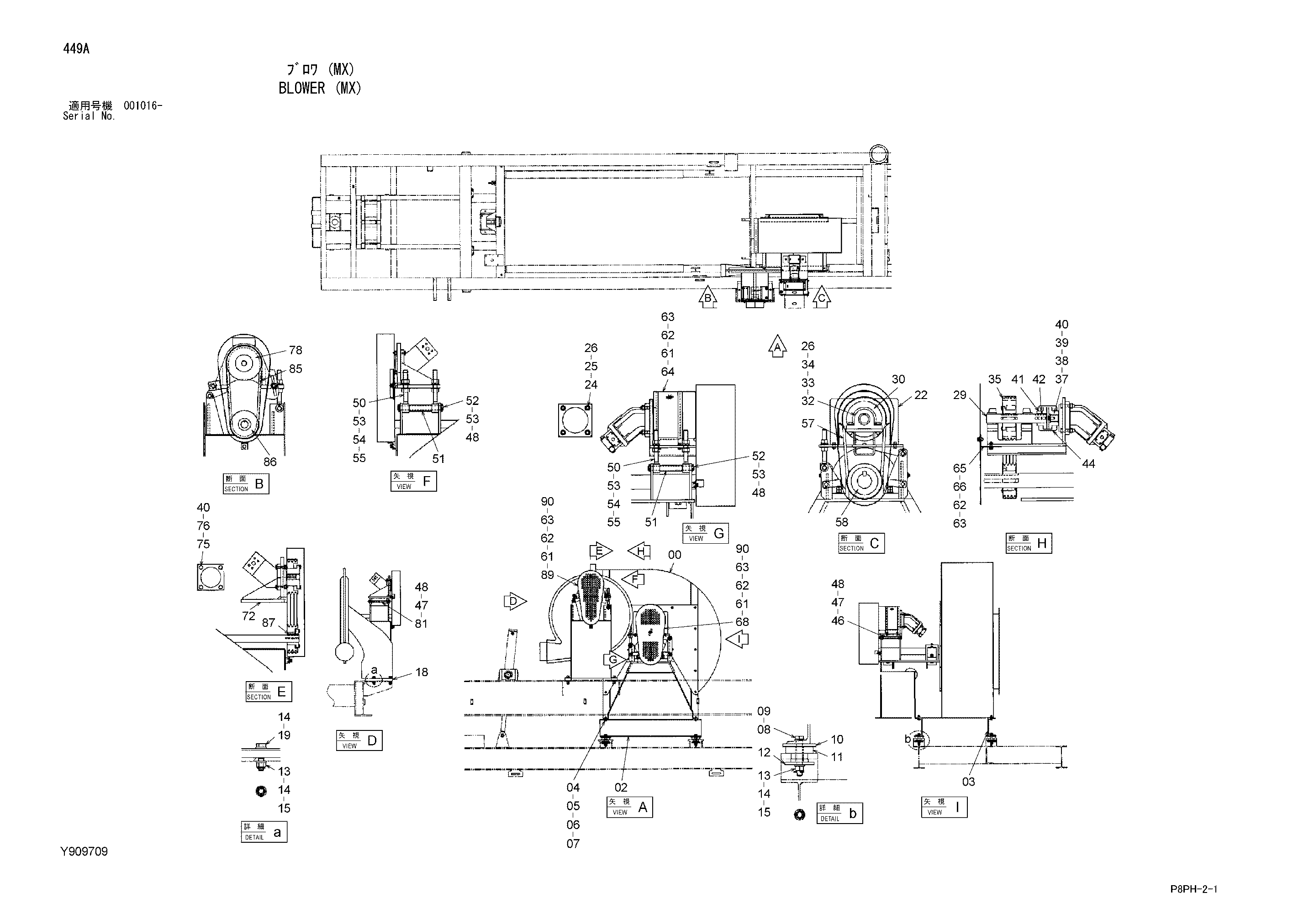

Заводская схема «Вентилятор (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y411234 | Вентилятор | 1 |
| 02 | Y410279 | Штанга кханнел | 1 |
| 03 | Y410280 | Штанга кханнел | 1 |
| 04 | J921445 | Болт | 4 |
| 05 | J21684 | Шайба уклон | 4 |
| 06 | A590914 | Пружинная шайба | 4 |
| 07 | J950014 | Гайка | 4 |
| 08 | Y410094 | Болт | 4 |
| 09 | A590718 | Шайба уклон | 4 |
| 10 | Y411466 | Пластина | 4 |
| 11 | Y411463 | Резиновая прокладка | 4 |
| 12 | Y411467 | Пластина | 4 |
| 13 | M641821 | Корончатая гайка | 8 |
| 14 | J222018 | Шайба | 12 |
| 15 | A764040 | Шплинт | 8 |
| 18 | Y411934 | Амортизатор | 2 |
| 19 | Y410292 | Болт | 4 |
| 22 | Y600431 | Базовый гидромотор | 1 |
| 24 | J921670 | Болт | 4 |
| 25 | J951016 | Гайка | 4 |
| 26 | A590916 | Пружинная шайба | 8 |
| 29 | Y301689 | Вал | 1 |
| 30 | Y411461 | Шкив V | 1 |
| 32 | 4401305 | Подшипник. блок | 2 |
| 33 | J921660 | Болт | 4 |
| 34 | A590116 | Плоская шайба | 4 |
| 35 | 94-2310 | Шпонка | 1 |
| 37 | Y411446 | Муфта цепь | 1 |
| 38 | J901230 | Болт | 1 |
| 39 | Y410668 | Шайба | 1 |
| 40 | A590912 | Пружинная шайба | 1 |
| 41 | 94-2306 | Шпонка | 1 |
| 42 | Y410687 | Установочный винт | 2 |
| 44 | Y411451 | Корпус | 1 |
| 46 | Y409851 | Палец | 1 |
| 47 | A590120 | Плоская шайба | 4 |
| 48 | A765040 | Шплинт | 8 |
| 50 | Y970989 | Палец | 4 |
| 51 | Y409798 | Трубка | 2 |
| 52 | Y411609 | Палец | 2 |
| 53 | A590124 | Плоская шайба | 12 |
| 54 | J257224 | Пружинная шайба | 4 |
| 55 | J951024 | Гайка | 8 |
| 57 | Y410245 | Ремень V | 4 |
| 58 | Y411460 | Шкив V | 1 |
| 61 | J921025 | Болт | 10 |
| 62 | A590910 | Пружинная шайба | 11 |
| 63 | A590110 | Плоская шайба | 11 |
| 64 | Y700932 | Щиток | 1 |
| 65 | Y971298 | Кронштейн | 1 |
| 66 | J921035 | Болт | 1 |
| 68 | Y600468 | Щиток | 1 |
| 72 | Y700937 | Базовый гидромотор | 1 |
| 75 | J921260 | Болт | 4 |
| 76 | J951012 | Гайка | 4 |
| 78 | Y411459 | Шкив V | 1 |
| 81 | Y409794 | Палец | 1 |
| 85 | Y410146 | Ремень | 3 |
| 86 | Y411455 | Шкив V | 1 |
| 87 | Y411684 | Шпонка | 1 |
| 89 | Y600476 | Щиток | 1 |
| 90 | J217083 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
