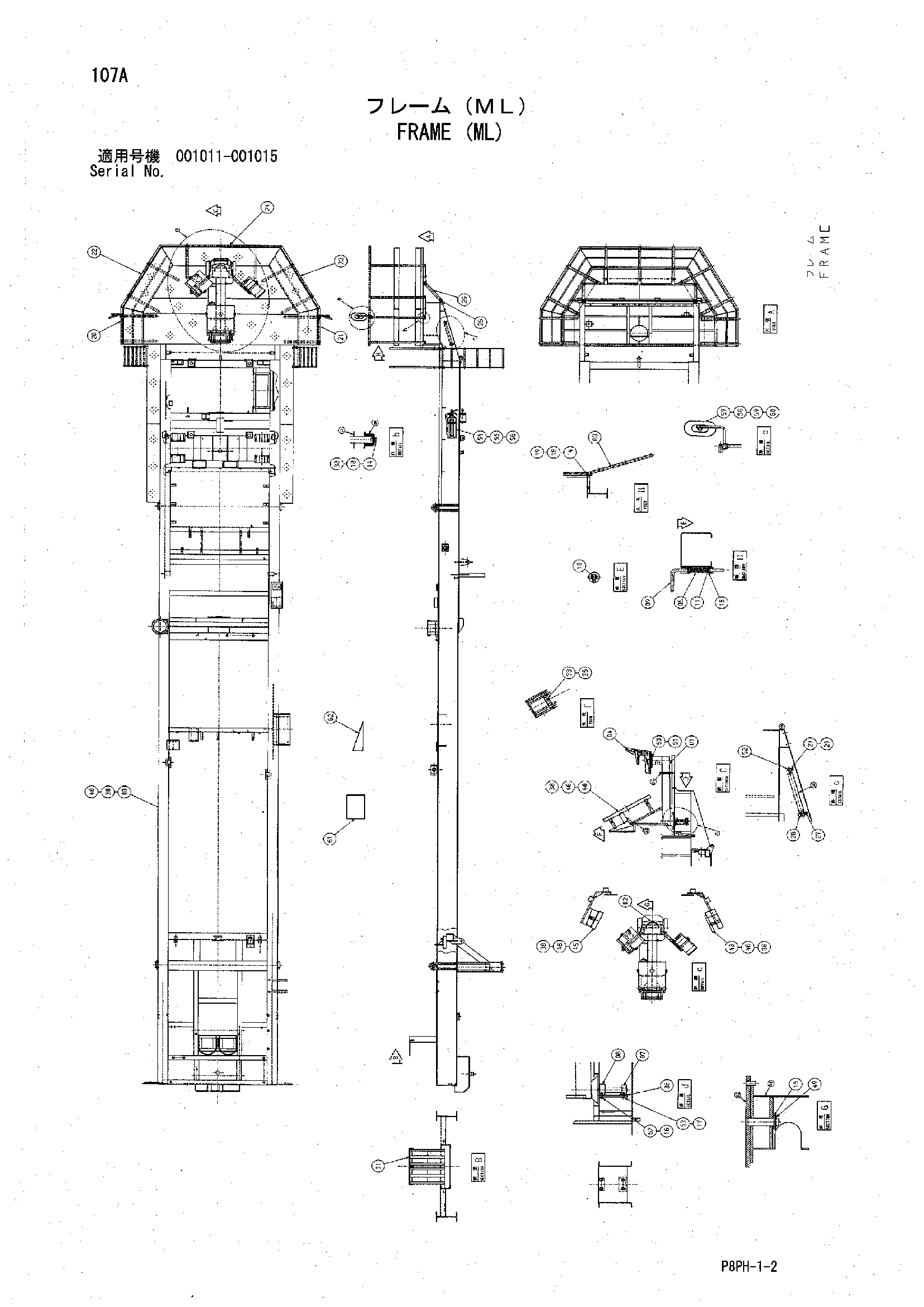

Рама (ML) — HITACHI AR2000

Заводская схема «Рама (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y500232	Комплете рама	1
01	Y600350	Сиденье рукоять	1
02	Y700719	Сиденье базовый	1
03	Y801588	Лестница	2
04	Y404853	Сиденье	1
05	Y407744	Пружина	1
07	Y409504	Подшипник	1
08	Y409505	Подшипник	1
09	Y407403	Замок	1
10	4116308	Пружинный штифт	1
11	4116302	Пружинный штифт	1
14	J901025	Болт	30
15	A590124	Плоская шайба	1
16	A590116	Плоская шайба	3
17	A590114	Плоская шайба	2
18	A590110	Плоская шайба	30
19	J950010	Гайка	4
20	Y700801	Платформ	1
21	Y700802	Платформ	1
22	Y700803	Платформ	1
23	Y700804	Платформ	1
24	Y700805	Платформ	1
26	Y971078	Штанга	2
27	J950016	Гайка	6
28	J781670	Болт с внутренним шестигранником	2
29	A590916	Пружинная шайба	2
31	Y408943	Хомут кольцо	2
33	Y410629	Формед сиденье	1
35	J020825	Болт с шайбой	2
36	Y410988	Пластина	1
38	A590910	Пружинная шайба	30
40	Y700843	Крышка	1
43	Y801914	Крышка	1
45	Y801913	Крышка	1
46	M570010	Гайка винг	8
49	A764040	Шплинт	1
50	A590908	Пружинная шайба	4
51	M500807	Гайка	4
52	J901645	Болт	4
53	J901445	Болт	2
54	4623183	Екстингуисхер	2
55	J901020	Болт	12
56	A590110	Плоская шайба	12
57	4416704	Зеркало	2
58	8077521	Стойка	2
59	4425481	Хомут	2
60	J010855	Болт с шайбой	4
61	Y410662	Пиллов воод	2
62	Y801916	Уклон	2
