Задний шнек клапан (MX) — HITACHI AR2000

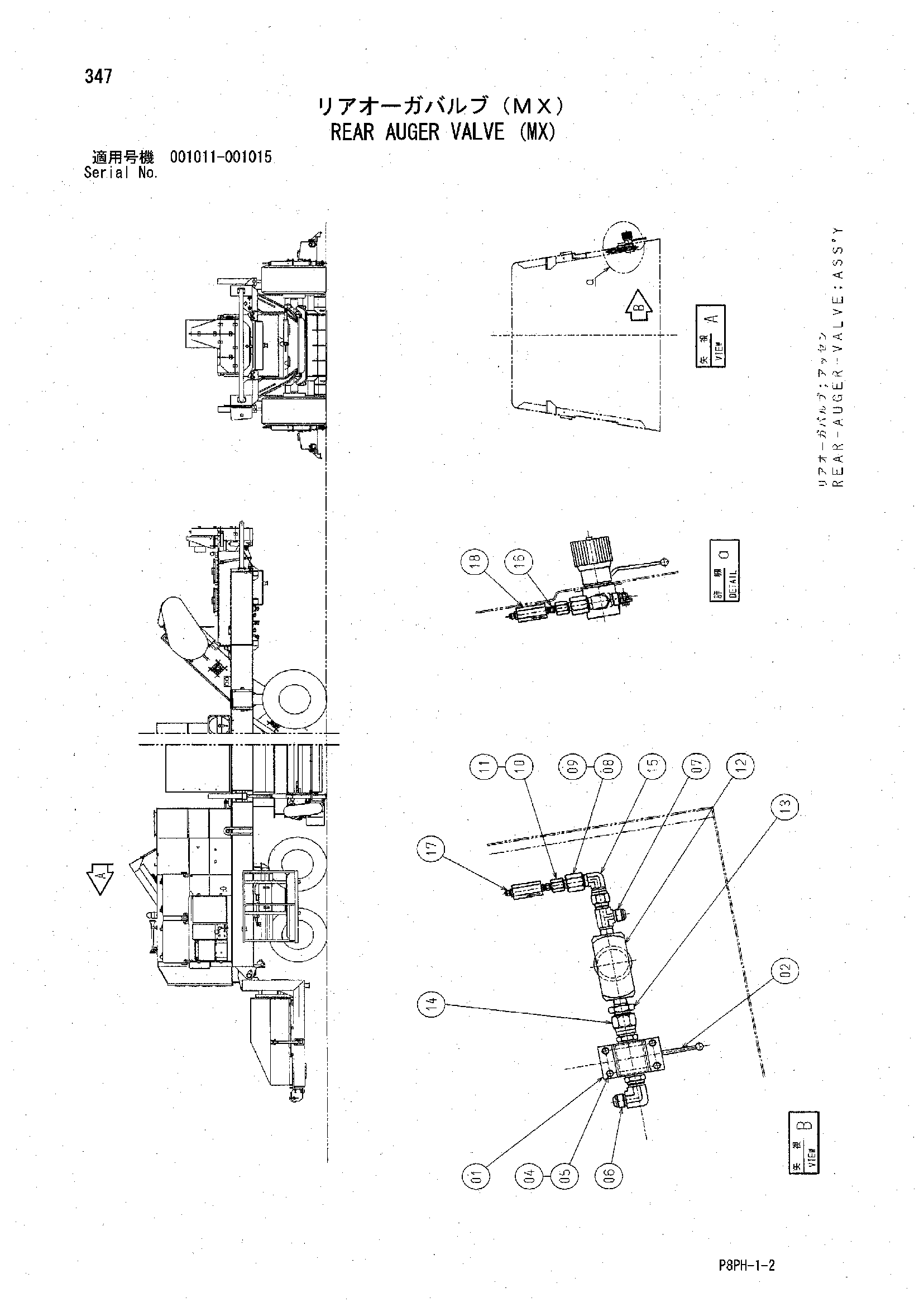

Заводская схема «Задний шнек клапан (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y407981 | Клампинг кольцо | 1 |
| 02 | 88-0133 | Шарик клапан | 1 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | J900825 | Болт | 4 |
| 06 | 88-2151 | Угловой штуцер | 1 |
| 07 | 88-2156 | Тройник | 1 |
| 08 | 88-2115 | Переходник | 1 |
| 09 | 88-2004 | Гайка | 1 |
| 10 | 88-2062 | Переходник | 1 |
| 11 | 88-2001 | Гайка | 1 |
| 12 | 88-0131 | Поток гидрораспределитель | 1 |
| 13 | 88-2155 | Разъём | 1 |
| 14 | 88-2127 | Разъём | 1 |
| 15 | 88-2109 | Угловой штуцер | 1 |
| 16 | 88-2063 | Разъём | 1 |
| 17 | 88-2064 | Разъём | 1 |
| 18 | 88-0058 | Обратный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
