Передний шнек (MX) — HITACHI AR2000

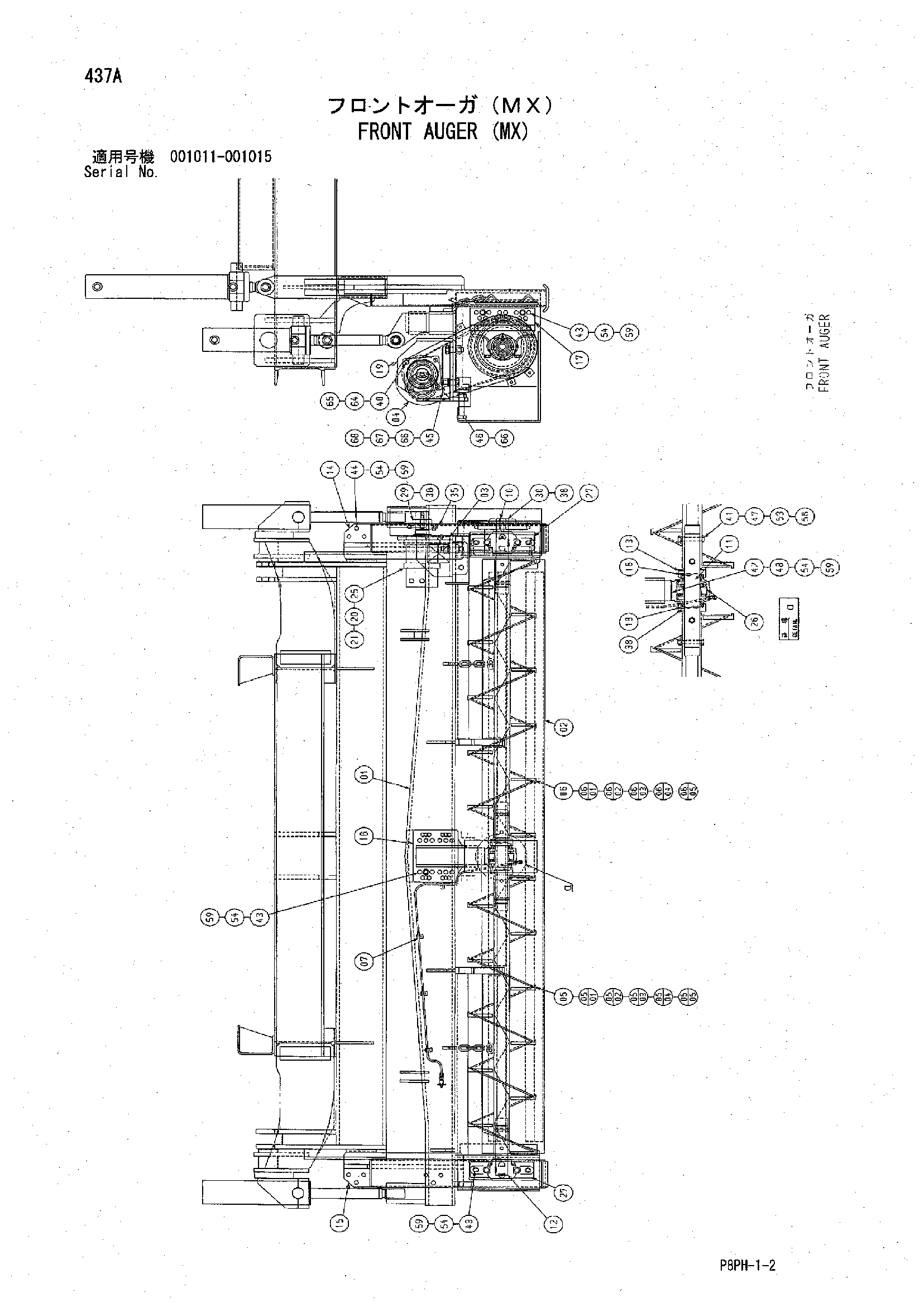

Заводская схема «Передний шнек (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0502 | Y409056 | Винт линер | 15 |
| 0504 | J950012 | Гайка | 30 |
| 0505 | A590912 | Пружинная шайба | 30 |
| 0602 | Y409057 | Винт линер | 15 |
| 0604 | J950012 | Гайка | 30 |
| 0605 | A590912 | Пружинная шайба | 30 |
| 20 | 88-XXXX | Разъём | 2 |
| 20 | 88-2105 | Разъём | 2 |
| 21 | 88-XXXX | Разъём | 1 |
| 21 | 88-2159 | Разъём | 1 |
| 25 | 88-0132 | Гидромотор | 1 |
| 25 | Y414249 | Гидромотор | 1 |
| 41 | J921290 | Болт | 8 |
| 42 | J921680 | Болт | 2 |
| 43 | J921650 | Болт | 14 |
| 44 | J921640 | Болт | 12 |
| 45 | J922055 | Болт | 4 |
| 47 | J950012 | Гайка | 8 |
| 48 | J950016 | Гайка | 2 |
| 53 | A590112 | Плоская шайба | 8 |
| 54 | A590116 | Плоская шайба | 28 |
| 58 | A590912 | Пружинная шайба | 8 |
| 59 | A590916 | Пружинная шайба | 28 |
| 64 | J950014 | Гайка | 4 |
| 65 | A590914 | Пружинная шайба | 4 |
| 66 | J950020 | Гайка | 6 |
| 67 | J257220 | Пружинная шайба | 4 |
| 68 | A590120 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
