Клапан блок (ML) — HITACHI AR2000

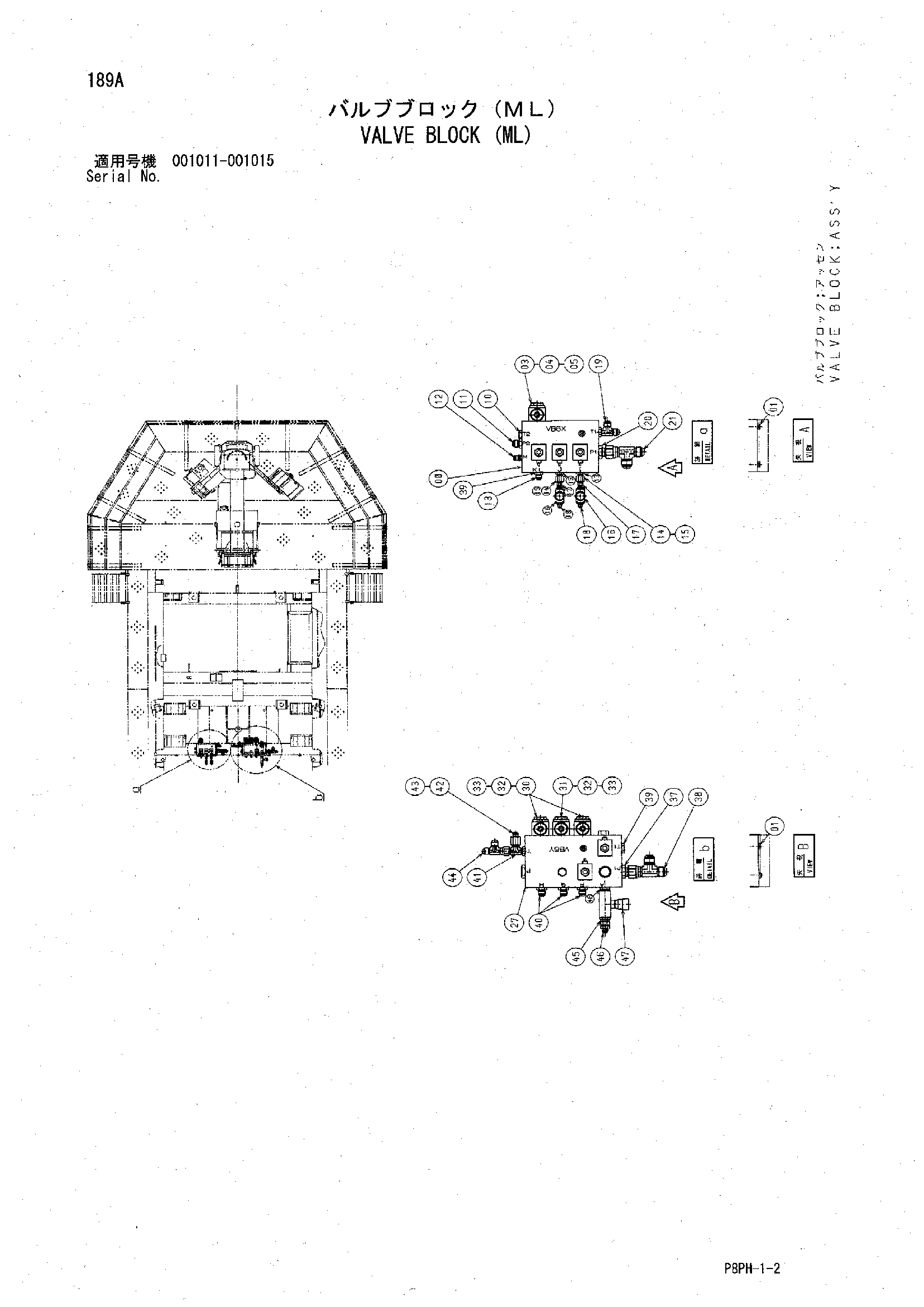

Заводская схема «Клапан блок (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 88-XXXX | Клапан блок | 1 |
| 01 | Y410328 | Болт | 8 |
| 03 | 88-XXXX | Клапан давление переходник | 1 |
| 04 | 88-XXXX | Болт | 4 |
| 05 | 88-0061 | Разъём управление | 1 |
| 10 | 4174546 | Пробка | 1 |
| 11 | 88-2011 | Разъём | 1 |
| 12 | 88-0061 | Разъём управление | 1 |
| 13 | 88-2114 | Разъём | 3 |
| 14 | 88-2163 | Переходник | 2 |
| 15 | 88-2059 | Гайка | 2 |
| 16 | 88-0082 | Клапан неедле | 2 |
| 17 | 88-2063 | Разъём | 2 |
| 18 | 88-2064 | Разъём | 2 |
| 19 | 88-2097 | Тройник | 1 |
| 20 | 88-2067 | Разъём | 1 |
| 21 | 88-2130 | Тройник | 1 |
| 27 | 88-XXXX | Клапан блок | 1 |
| 30 | 88-XXXX | Клапан давление переходник | 2 |
| 31 | 88-XXXX | Клапан давление переходник | 1 |
| 32 | 88-XXXX | Болт | 12 |
| 33 | 88-0061 | Разъём управление | 3 |
| 37 | 88-2107 | Разъём | 1 |
| 38 | 88-2130 | Тройник | 1 |
| 39 | 4174545 | Пробка | 2 |
| 40 | 88-2011 | Разъём | 3 |
| 41 | 88-2097 | Тройник | 1 |
| 42 | 88-2009 | Тройник | 1 |
| 43 | 88-2118 | Переходник | 1 |
| 44 | 88-2001 | Гайка | 1 |
| 45 | 88-XXXX | Разъём | 1 |
| 46 | 4182732 | Адаптер | 2 |
| 47 | Y411133 | Клапан тхроттле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
