Гидравлический трубка (MX) — HITACHI AR2000

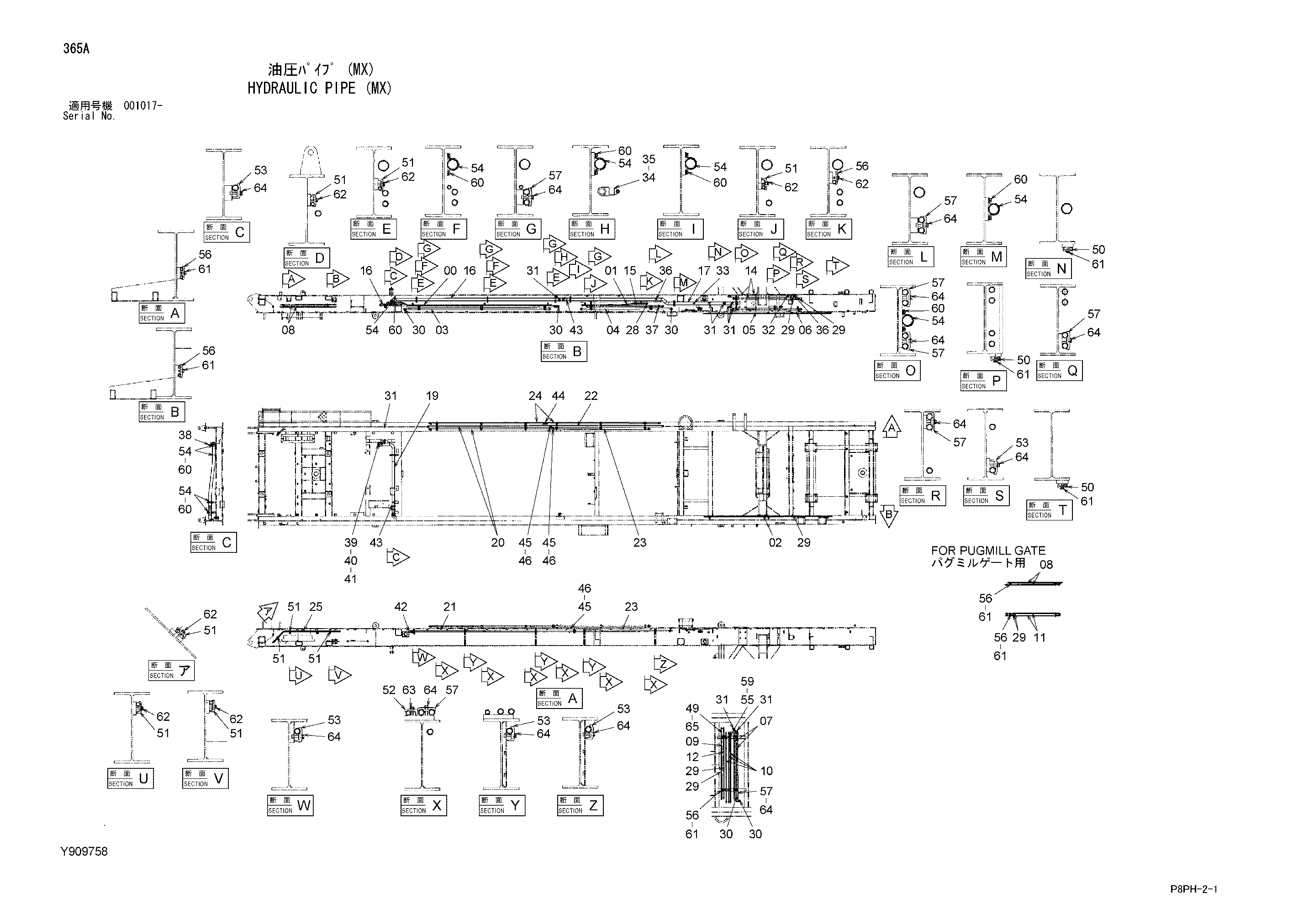

Заводская схема «Гидравлический трубка (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y802282 | Трубка | 1 |
| 01 | Y802283 | Трубка | 1 |
| 02 | Y802284 | Трубка | 1 |
| 03 | Y802285 | Трубка | 1 |
| 04 | Y802286 | Трубка | 1 |
| 05 | Y802287 | Трубка | 1 |
| 06 | Y802288 | Трубка | 1 |
| 07 | Y802289 | Трубка | 2 |
| 08 | Y802290 | Трубка | 4 |
| 09 | Y802291 | Трубка | 1 |
| 10 | Y802292 | Трубка | 3 |
| 11 | Y802293 | Трубка | 2 |
| 12 | Y802295 | Трубка | 1 |
| 14 | Y802297 | Трубка | 2 |
| 15 | Y802298 | Трубка | 1 |
| 16 | Y802299 | Трубка | 1 |
| 17 | Y802352 | Трубка | 1 |
| 18 | Y802301 | Трубка | 1 |
| 19 | Y802302 | Трубка | 1 |
| 20 | Y971532 | Трубка | 2 |
| 21 | Y971533 | Трубка | 1 |
| 22 | Y971534 | Трубка | 1 |
| 23 | Y971535 | Трубка | 2 |
| 24 | Y971536 | Трубка | 2 |
| 25 | Y971600 | Трубка | 1 |
| 28 | A852143 | Адаптер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | A852133 | Адаптер | 7 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4214444 | Адаптер | 5 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | 4156436 | Угловой штуцер | 9 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | A852134 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4246385 | Тройник | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4263448 | Переходник S | 1 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 4279302 | Адаптер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | A852333 | Угловой штуцер | 2 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852433 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A852444 | Тройник | 1 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4510174 | Разъёмный фланец | 2 |
| 40 | 4510170 | Уплотнительное кольцо | 1 |
| 41 | J781235 | Болт с внутренним шестигранником | 4 |
| 42 | 4402233 | Угловой штуцер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4067833 | Муфта | 2 |
| 44 | Y412835 | Адаптер | 1 |
| 45 | A811035 | Уплотнительное кольцо | 3 |
| 46 | M341040 | Болт с внутренним шестигранником | 12 |
| 49 | Y971558 | Хомут трубки | 2 |
| 50 | 4138227 | Хомут трубки | 3 |
| 51 | 4053594 | Хомут трубки | 8 |
| 52 | 4053595 | Хомут трубки | 6 |
| 53 | 4053598 | Хомут трубки | 7 |
| 54 | 4053865 | Хомут трубки | 10 |
| 55 | 4001156 | Хомут трубки | 2 |
| 56 | 4053593 | Хомут трубки | 9 |
| 57 | 4053599 | Хомут трубки | 17 |
| 59 | J271030 | Болт с шайбой | 2 |
| 59A | J901030 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | J271025 | Болт с шайбой | 20 |
| 60A | J901025 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | J271040 | Болт с шайбой | 11 |
| 61A | J901040 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 62 | J271045 | Болт с шайбой | 9 |
| 62A | J901045 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | J271255 | Болт с шайбой | 6 |
| 63A | J901255 | Болт | 1 |
| 63B | J222012 | Шайба | 1 |
| 64 | J271265 | Болт с шайбой | 24 |
| 64A | J901265 | Болт | 1 |
| 64B | J222012 | Шайба | 1 |
| 65 | J271035 | Болт с шайбой | 2 |
| 65A | J901035 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 80 | A852344 | Угловой штуцер | 1 |
| 80A | 4506418 | Уплотнительное кольцо | 1 |
| 82 | 4426339 | Соединительный штуцер | 1 |
| 83 | Y414956 | Переходник S | 1 |
| 84 | Y414957 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
