Задний гриндер (ML) — HITACHI AR2000

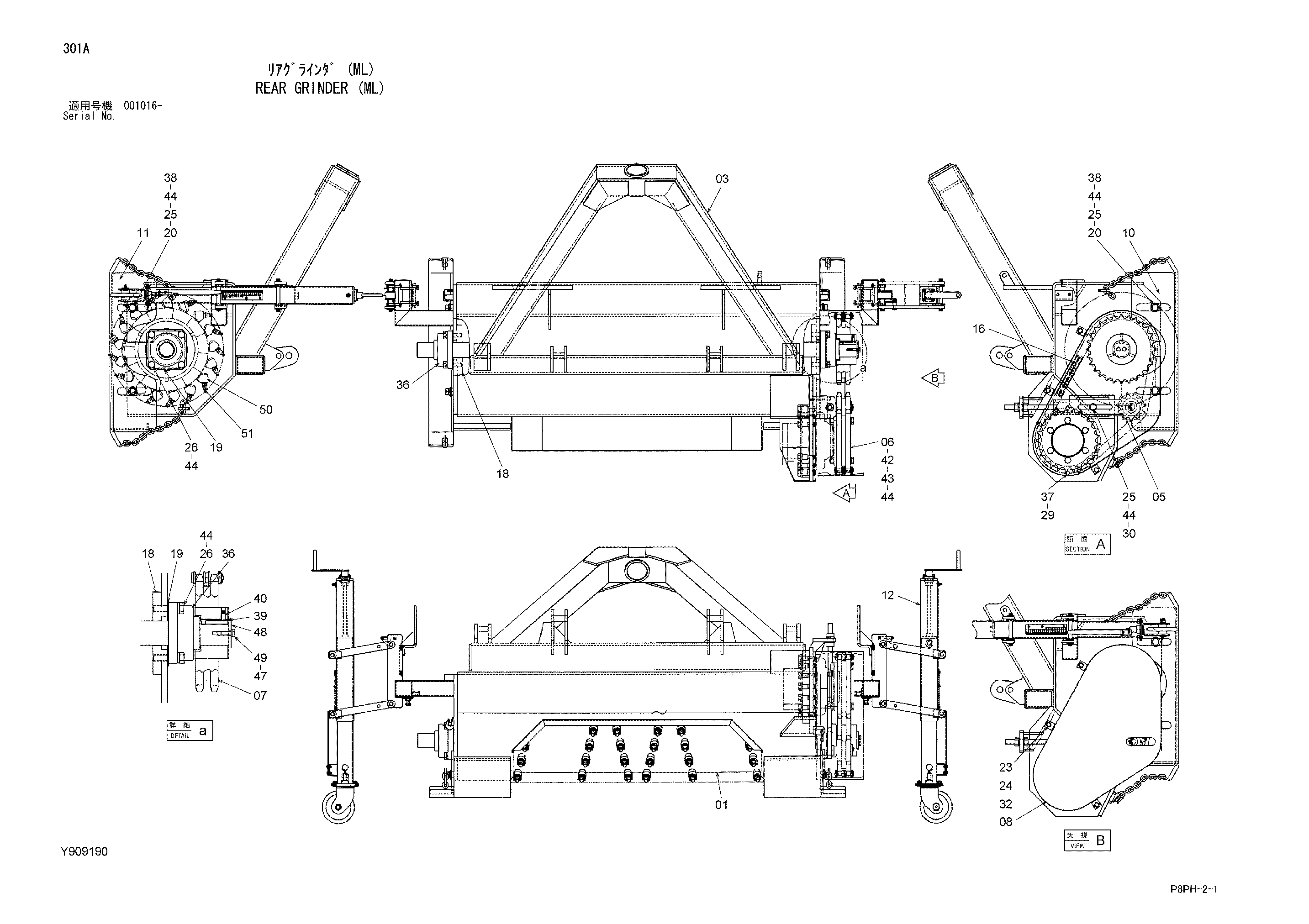

Заводская схема «Задний гриндер (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y600485 | Задний миллер | 1 |
| 03 | Y500281 | Задний рама CPL | 1 |
| 06 | Y411924 | Звёздочка | 1 |
| 07 | Y411923 | Звёздочка цепь | 1 |
| 08 | Y700939 | Щиток правый | 1 |
| 10 | Y801964 | Пластина R | 1 |
| 11 | Y801965 | Пластина L | 1 |
| 16 | Y411919 | Цепь каток | 1 |
| 16A | Y415794 | Цепь (смещаемый) | 1 |
| 18 | Y409623 | Прокладка корпус | 2 |
| 19 | Y409624 | Бееринг ограничитель | 2 |
| 20 | Y409625 | Проставка шайба | 4 |
| 23 | J901225 | Болт | 3 |
| 24 | A590112 | Плоская шайба | 3 |
| 25 | J922045 | Болт | 5 |
| 26 | J922080 | Болт | 8 |
| 29 | A590922 | Пружинная шайба | 8 |
| 30 | A590120 | Плоская шайба | 1 |
| 32 | A590912 | Пружинная шайба | 3 |
| 36 | Y411970 | Подшипник | 2 |
| 37 | Y412838 | Болт реамер | 8 |
| 37 | Y412848 | Болт реамер | 8 |
| 38 | A590124 | Плоская шайба | 4 |
| 38 | Y413092 | Плоская шайба | 4 |
| 39 | 94-2352 | Шпонка | 1 |
| 40 | Y411968 | Установочный винт | 1 |
| 40 | Y411968 | Установочный винт | 3 |
| 42 | J922002 | Болт | 6 |
| 43 | J950020 | Гайка | 6 |
| 44 | J257220 | Пружинная шайба | 19 |
| 47 | A590910 | Пружинная шайба | 1 |
| 47 | A590912 | Пружинная шайба | 2 |
| 48 | Y413069 | Пластина концевой | 1 |
| 48 | Y413052 | Пластина концевой | 1 |
| 49 | J901025 | Болт | 1 |
| 49 | J901235 | Болт | 2 |
| 50 | Y409745 | Режущий вставка сиденье | 120 |
| 51 | Y409746 | Режущий вставка | 120 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
