Вентилятор (PH) — HITACHI AR2000

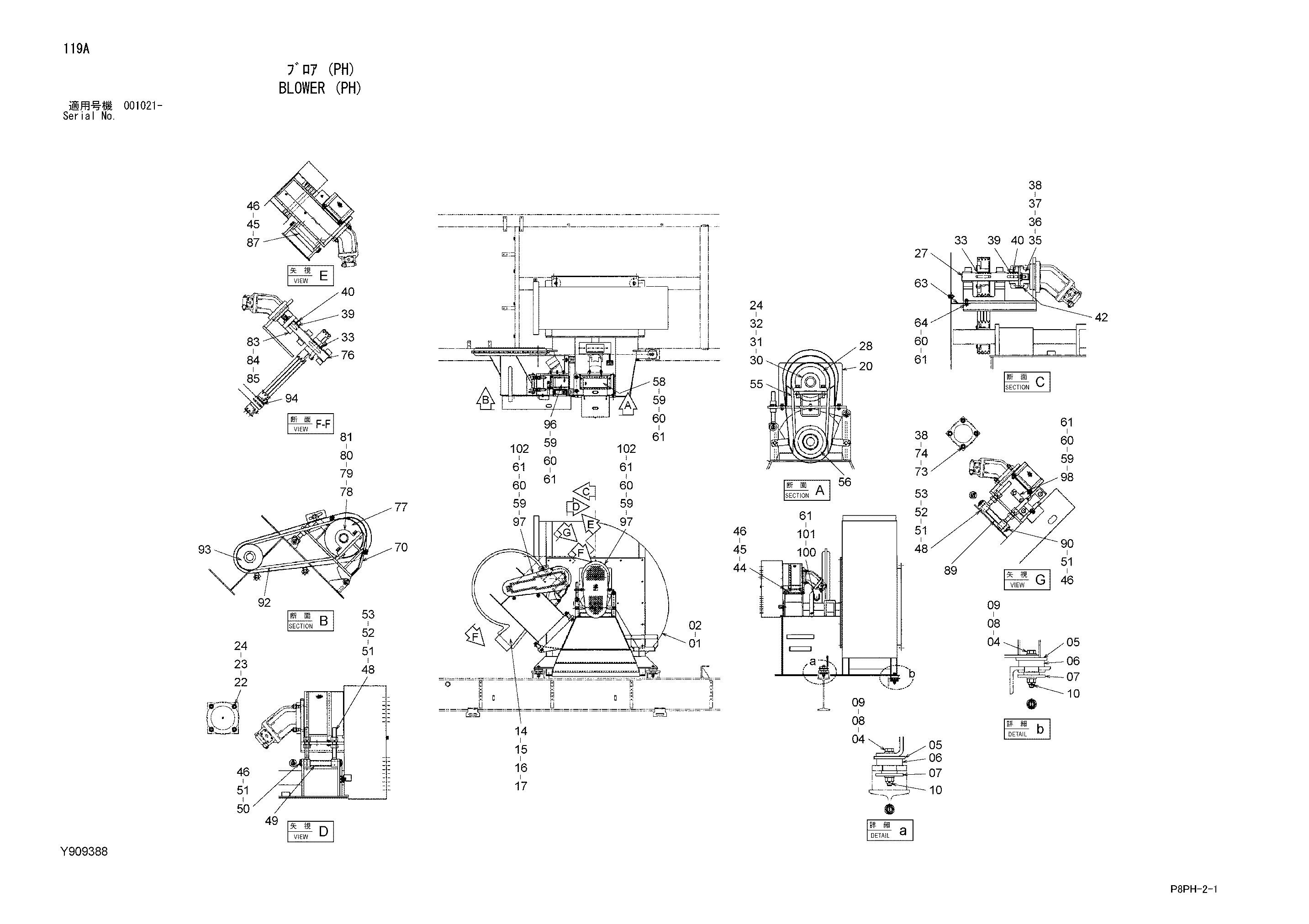

Заводская схема «Вентилятор (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	Y411235	Вентилятор	1
02	Y409269	Бланкет	1
04	Y410094	Болт	4
05	Y411466	Пластина	4
06	Y411463	Резиновая прокладка	4
07	Y411467	Пластина	4
08	M641821	Корончатая гайка	4
09	J222018	Шайба	8
10	A764040	Шплинт	4
14	J922004	Болт	4
15	J222020	Шайба	8
16	A590920	Пружинная шайба	4
17	J951020	Гайка	4
20	Y600431	Гидромотор базовый	1
22	J921670	Болт	4
23	J951016	Гайка	4
24	A590916	Пружинная шайба	8
27	Y301689	Вал	1
28	Y411458	Шкив V	1
30	4401305	Подшипник. блок	2
31	J921660	Болт	4
32	A590116	Плоская шайба	4
33	94-2310	Шпонка	2
35	Y411446	Муфта цепь	1
36	J901230	Болт	1
37	Y410668	Шайба	1
38	A590912	Пружинная шайба	1
39	94-2306	Шпонка	2
40	Y410687	Установочный винт	4
42	Y411451	Корпус	1
44	Y409851	Палец	1
45	A590120	Плоская шайба	4
46	A765040	Шплинт	8
48	Y970989	Палец	4
49	Y409798	Трубка	1
50	Y411609	Палец	1
51	A590124	Плоская шайба	12
52	J257224	Пружинная шайба	4
53	J951024	Гайка	8
55	Y410245	Ремень V	4
56	Y411457	Шкив V	1
58	Y700932	Щиток	1
59	J921025	Болт	16
60	A590910	Пружинная шайба	17
61	A590110	Плоская шайба	19
63	Y971298	Кронштейн	1
64	J921035	Болт	1
66	Y600433	Щиток	1
70	Y600432	Гидромотор базовый	1
73	J921260	Болт	4
74	J951012	Гайка	4
76	Y301690	Вал	1
77	Y411456	Шкив V	1
78	Y411453	Подшипник. блок	2
79	J921450	Болт	4
80	A590114	Плоская шайба	4
81	A590914	Пружинная шайба	4
83	Y411447	Муфта	1
84	M311230	Болт флусх	1
85	Y411367	Шайба	1
87	Y409794	Палец	1
89	Y409799	Трубка	1
90	Y409797	Палец	1
92	Y411449	Ремень V	3
93	Y411455	Шкив V	1
94	Y411684	Шпонка	1
96	Y802009	Щиток	1
97	Y600434	Щиток	1
98	Y971363	Кронштейн	1
100	Y971166	Хомут	1
101	J901025	Болт	2
102	J217083	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
