Рама (ML) — HITACHI AR2000

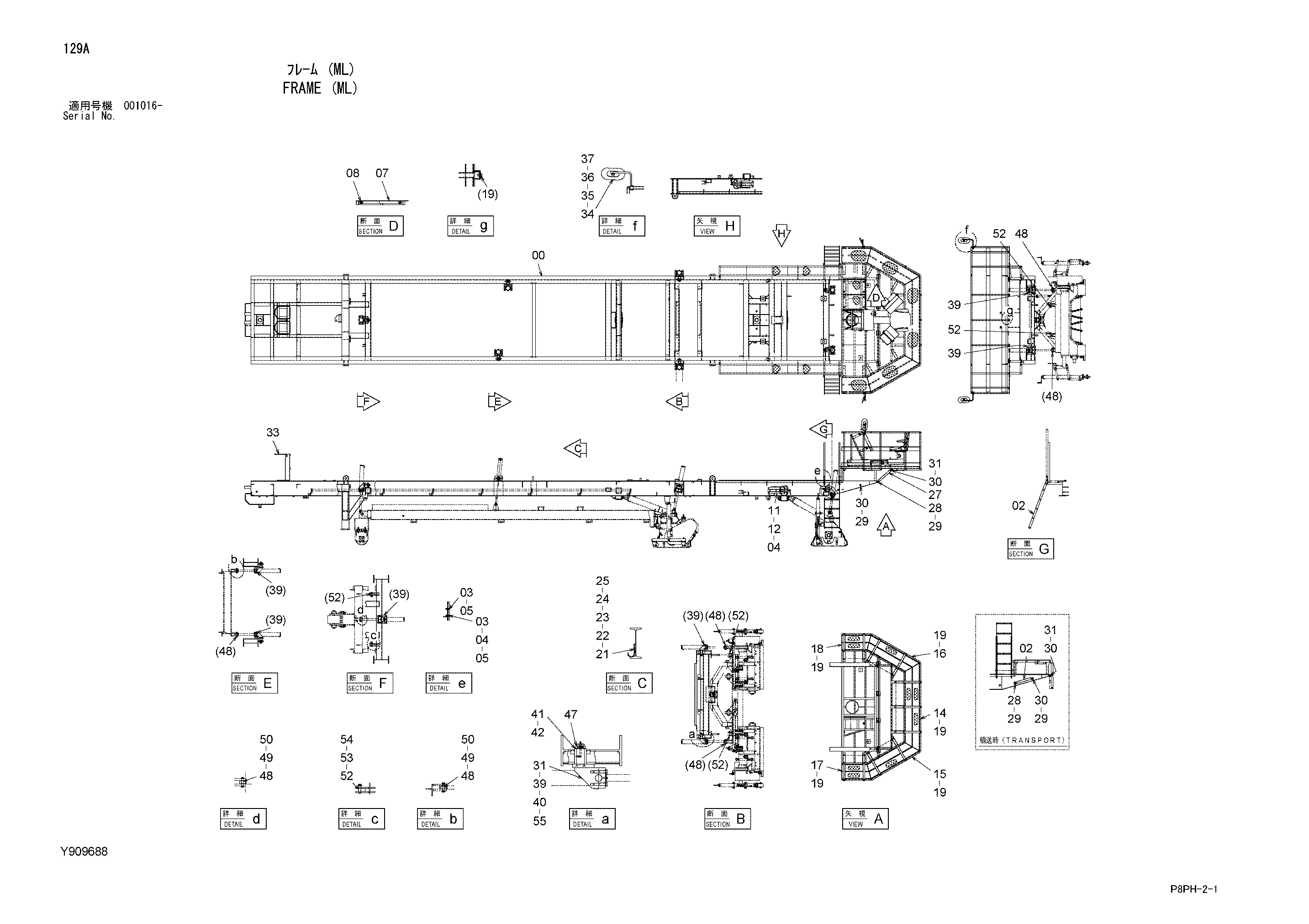

Заводская схема «Рама (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y500287	Рама основной	1
02	Y801588	Лестница	2
03	J901035	Болт	8
04	A590110	Плоская шайба	20
05	J950010	Гайка	16
07	Y801991	Крышка	1
07	Y802330	Крышка	2
08	J271025	Болт с шайбой	3
08A	J901025	Болт	1
08B	J222010	Шайба	1
08	J271025	Болт с шайбой	8
08A	J901025	Болт	1
08B	J222010	Шайба	1
11	4623183	Екстингуисхер	2
12	J901020	Болт	12
14	Y700881	Поручень	1
15	Y700883	Поручень	1
16	Y700884	Поручень	1
17	Y700885	Поручень	1
18	Y700886	Поручень	1
19	J271020	Болт с шайбой	22
19A	J901020	Болт	1
19B	J222010	Шайба	1
21	Y970967	Кронштейн	7
22	Y409142	Хомут	7
23	4116300	Пружинный штифт	7
24	J900816	Болт	14
25	A590908	Пружинная шайба	14
27	Y971078	Штанга	2
28	J781670	Болт с внутренним шестигранником	2
29	J950016	Гайка	6
30	J901650	Болт	4
31	A590916	Пружинная шайба	30
33	Y408943	Кольцо хомут	2
34	4416704	Зеркало	2
35	8077521	Стойка	2
36	4425481	Хомут	2
37	J260855	Болт с шайбой	4
37A	J900855	Болт	1
37B	A590108	Плоская шайба	1
39	Y802131	Кронштейн	7
40	J75481	Пресс-маслёнка	21
41	Y410823	Регулировочная шайба	7
42	Y412451	Регулировочная шайба	14
47	Y971423	Хомут	7
48	Y412450	Палец	7
49	A590124	Плоская шайба	26
50	A764040	Шплинт	14
52	Y970973	Палец комплете	6
53	A590130	Плоская шайба	6
54	4080985	Стопорный палец	6
55	J921680	Болт	28

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
