Насос (MX) — HITACHI AR2000

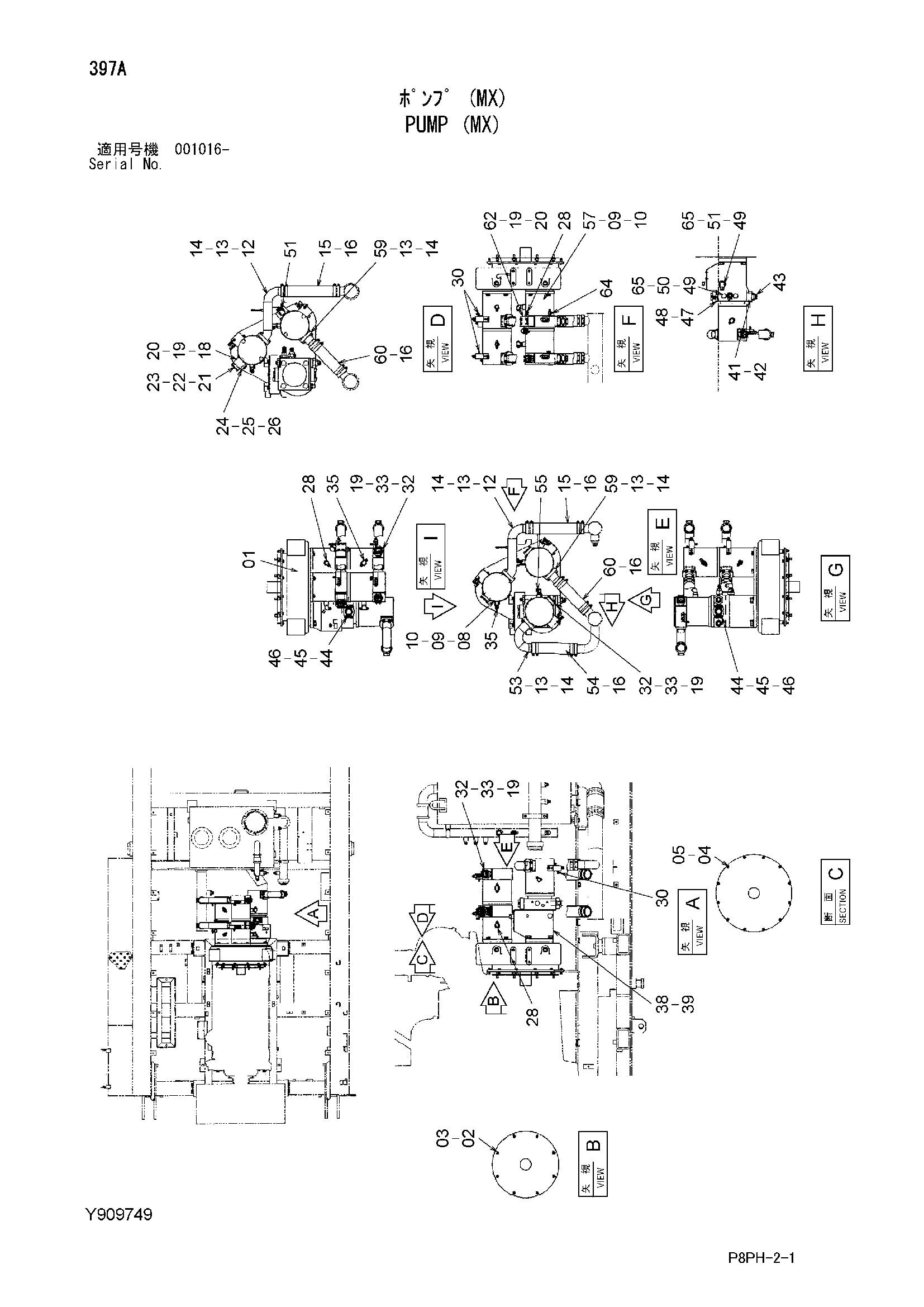

Заводская схема «Насос (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411261 | Насос привод трипле | 1 |
| 02 | 445338 | Болт с внутренним шестигранником | 8 |
| 03 | J219084 | Пружинная шайба | 8 |
| 04 | 4466599 | Болт | 12 |
| 05 | J219167 | Пружинная шайба | 12 |
| 08 | Y411164 | Поршневой насос | 1 |
| 09 | Y410765 | Болт | 4 |
| 10 | A590916 | Пружинная шайба | 4 |
| 12 | Y802142 | Всасывающая трубка | 2 |
| 13 | A811060 | Уплотнительное кольцо | 5 |
| 14 | J781235 | Болт с внутренним шестигранником | 20 |
| 15 | 4294186 | Резиновый шланг | 2 |
| 16 | 4263764 | Хомут шланга | 20 |
| 18 | Y301820 | Коллектор | 1 |
| 19 | 966993 | Уплотнительное кольцо | 5 |
| 20 | J781060 | Болт с внутренним шестигранником | 8 |
| 21 | 986910 | Фланец сприт | 2 |
| 22 | 971489 | Уплотнительное кольцо | 1 |
| 23 | J781025 | Болт с внутренним шестигранником | 4 |
| 24 | 4510173 | Разъёмный фланец | 2 |
| 25 | 4510167 | Уплотнительное кольцо | 1 |
| 26 | J780825 | Болт с внутренним шестигранником | 4 |
| 28 | A852344 | Угловой штуцер | 3 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4278239 | Угловой штуцер | 4 |
| 30A | 4510185 | Уплотнительное кольцо | 1 |
| 32 | 962453 | Разъёмный фланец | 6 |
| 33 | J781030 | Болт с внутренним шестигранником | 12 |
| 35 | A852544 | Тройник | 2 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | Y411166 | Поршневой насос | 1 |
| 39 | A590922 | Пружинная шайба | 4 |
| 41 | Y413172 | Переходник | 1 |
| 41 | Y416446 | Переходник | 1 |
| 42 | Y412709 | Уплотнительное кольцо | 1 |
| 42 | 4037888 | Уплотнительное кольцо | 1 |
| 43 | 4214444 | Адаптер | 1 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 44 | 4089703 | Разъёмный фланец | 4 |
| 45 | 4508805 | Уплотнительное кольцо | 2 |
| 46 | J781445 | Болт с внутренним шестигранником | 8 |
| 47 | Y412641 | Адаптер | 1 |
| 48 | Y412708 | Уплотнительное кольцо | 1 |
| 49 | Y413186 | Переходник | 2 |
| 49 | Y416447 | Переходник | 2 |
| 50 | 4353073 | Угловой штуцер | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 4279302 | Адаптер | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | A852366 | Угловой штуцер | 2 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
| 53 | Y802229 | Всасывающая трубка | 1 |
| 54 | 4219815 | Резиновый шланг | 1 |
| 55 | 4327300 | Угловой штуцер | 1 |
| 55A | R26906R | Уплотнительное кольцо | 1 |
| 57 | Y411165 | Поршневой насос | 1 |
| 59 | Y802143 | Всасывающая трубка | 2 |
| 60 | 4352461 | Резиновый шланг | 2 |
| 62 | Y301821 | Коллектор | 1 |
| 64 | 4278868 | Тройник | 1 |
| 64A | 4510185 | Уплотнительное кольцо | 1 |
| 65 | 4506429 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
