Бункер конвейер (MX) — HITACHI AR2000

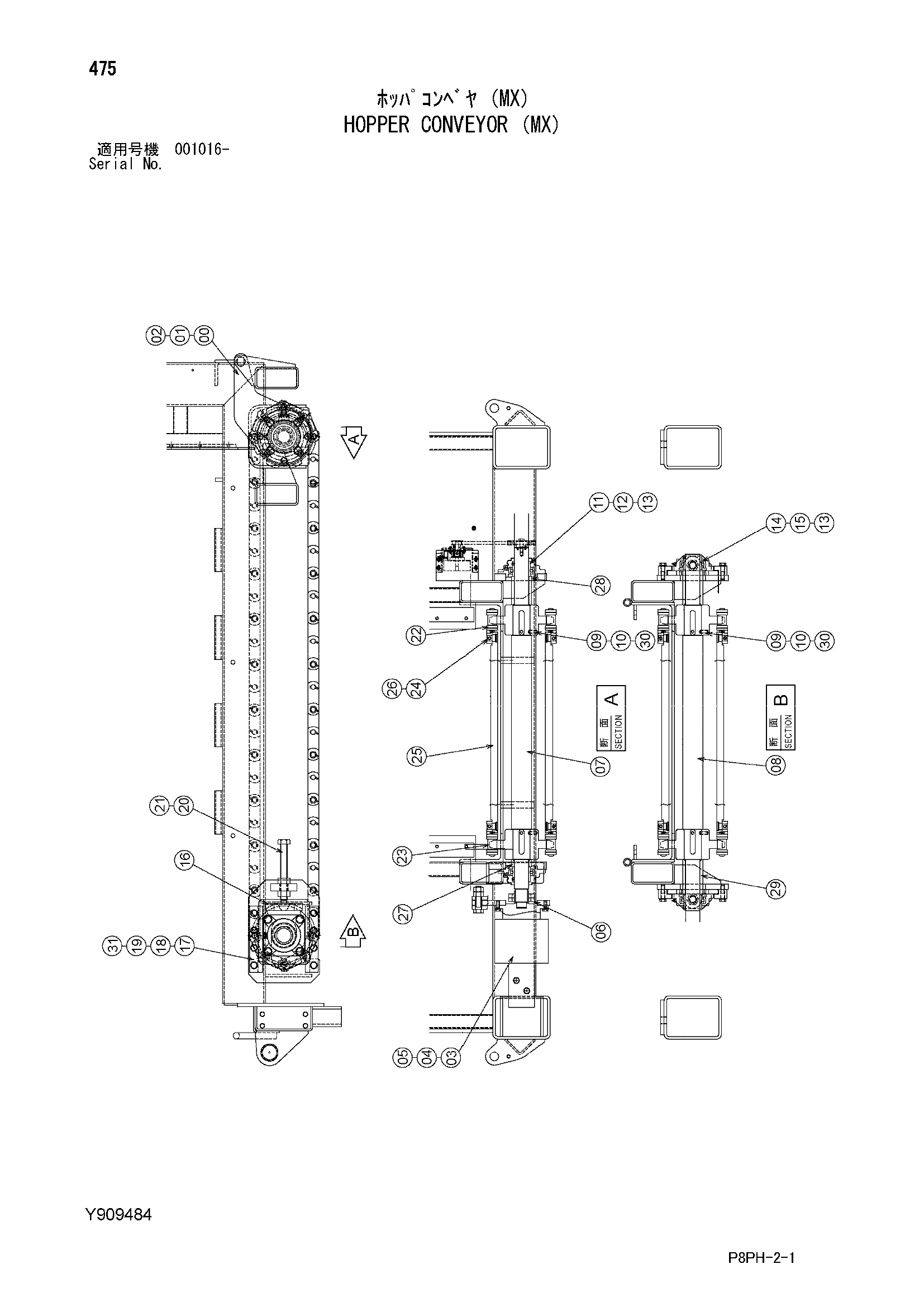

Заводская схема «Бункер конвейер (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y301822 | Рукоять | 1 |
| 01 | M262080 | Болт | 1 |
| 02 | J950020 | Гайка | 2 |
| 03 | Y411210 | Гидромотор | 1 |
| 04 | J901030 | Болт | 8 |
| 05 | A590110 | Плоская шайба | 8 |
| 06 | J900620 | Болт | 8 |
| 07 | Y301843 | Вал | 1 |
| 08 | Y301844 | Вал | 1 |
| 09 | Y412971 | Звёздочка | 4 |
| 10 | Y413033 | Шпонка | 4 |
| 11 | Y412973 | Подшипник. блок | 2 |
| 12 | J901440 | Болт | 8 |
| 13 | A590114 | Плоская шайба | 16 |
| 14 | Y412972 | Подшипник. блок | 2 |
| 15 | J901435 | Болт | 8 |
| 16 | Y802256 | Кронштейн | 2 |
| 17 | Y412969 | Пластина | 4 |
| 18 | J901250 | Болт | 16 |
| 19 | A590112 | Плоская шайба | 18 |
| 20 | Y412970 | Болт | 2 |
| 21 | J950024 | Гайка | 2 |
| 22 | Y600535 | Цепь | 1 |
| 23 | Y600536 | Цепь | 1 |
| 24 | Y412967 | Палец | 26 |
| 25 | Y301823 | Штанга | 13 |
| 26 | 4502750 | Пружинный штифт | 26 |
| 27 | Y413001 | Коллор | 1 |
| 28 | Y413000 | Коллор | 1 |
| 29 | Y412999 | Коллер | 2 |
| 30 | Y414201 | Винт | 8 |
| 31 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
