Бурнер трубопроводы (2)(ML) — HITACHI AR2000

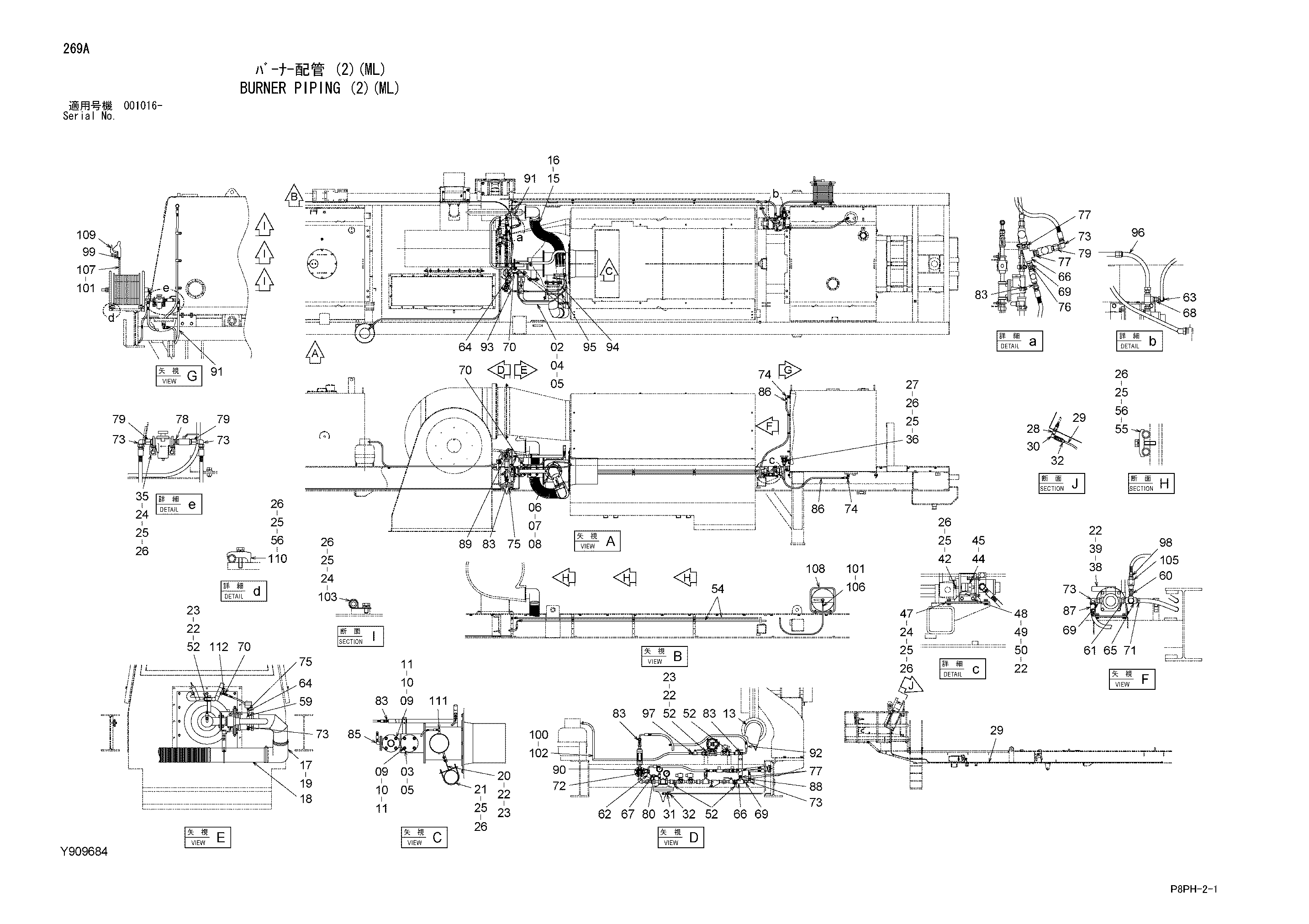

Заводская схема «Бурнер трубопроводы (2)(ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	Y700948	Трубка	1
03	Y409688	Пробка	1
04	Y301451	Шайба	1
05	Y409681	Шайба	2
06	J901245	Болт	8
07	A590912	Пружинная шайба	8
08	J950012	Гайка	8
09	J931845	Болт	8
10	J257218	Пружинная шайба	8
11	J950018	Гайка	8
13	Y971204	Трубка фланец	1
15	Y410685	Воздушный шланг	1
16	Y412414	Лента шланг	2
17	4221469	Резиновый шланг	1
18	Y410180	Трубка	1
19	4420354	Хомут шланга	2
20	Y802019	Подвес	1
21	Y409680	U-образный болт	1
22	A590908	Пружинная шайба	22
23	J950008	Гайка	14
24	J901025	Болт	9
25	A590910	Пружинная шайба	25
26	A590110	Плоская шайба	25
27	J950010	Гайка	4
28	Y410715	Унион	1
29	Y411478	Трубка	1
30	Y411479	Угловой штуцер	1
31	Y411480	Адаптер	1
32	Y411481	Колпачок	2
35	Y411472	Кронштейн	2
36	Y411030	U-образный болт	2
38	Y411212	Насос топливный	1
39	J900825	Болт	4
42	J901030	Болт	2
44	Y411471	Муфта	1
45	M450616	Установочный винт	1
47	Y802421	Кронштейн	1
48	Y411470	Крышка	1
49	J900812	Болт	4
50	A590108	Плоская шайба	4
52	Y409679	U-образный болт	6
54	Y971404	Трубка	2
55	4053593	Хомут трубки	5
56	J901050	Болт	9
59	94-1701	Адаптер	1
60	94-1702	Адаптер	1
61	94-1903	Адаптер	1
62	94-0616	Угловой штуцер	1
63	94-0631	Угловой штуцер	1
64	94-0660	Тройник	2
65	94-0662	Тройник	1
66	94-0663	Тройник	2
67	94-1601	Переходник	1
68	94-1602	Переходник	1
69	94-1603	Переходник	3
70	4154651	Адаптер	3
71	4221287	Адаптер	1
72	4182732	Адаптер	1
73	4154658	Угловой штуцер	6
74	4353073	Угловой штуцер	2
74A	4506424	Уплотнительное кольцо	1
75	4351271	Адаптер	2
76	4189320	Адаптер	1
77	4191645	Адаптер	4
78	Y411987	Адаптер	1
79	Y411988	Переходник S	3
80	4140673	Переходник S	1
83	Y411985	Адаптер	5
85	Y410343	Угловой штуцер	1
86	Y413424	Шланг	2
87	Y413481	Шланг	1
88	Y413482	Шланг	1
89	Y413483	Шланг	1
90	Y413422	Шланг	1
91	Y413484	Шланг	1
92	Y413485	Шланг	1
93	Y413486	Шланг	1
94	Y413426	Шланг	1
95	Y413487	Шланг	2
96	Y413272	Шланг	1
97	Y411990	Штуцер шланг	1
98	Y402305	Штуцер шланг	1
99	Y402910	Штуцер шланг	1
100	Y412007	Лента шланг	2
101	4514700	Зажим шланг	2
102	Y412439	Резиновый шланг	1
103	4190277	Зажим	3
105	Y410681	Быстросъёмное устройство	1
106	Y410690	Шланг	1
107	Y410676	Шланг	1
108	Y410682	Реел шланг	1
109	Y410683	GUN	1
110	4190125	Хомут трубки	4
111	4154656	Угловой штуцер	1
112	Y412662	Переходник S	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
