Каталог запчастей HITACHI
Комплете мост (PH) — HITACHI AR2000

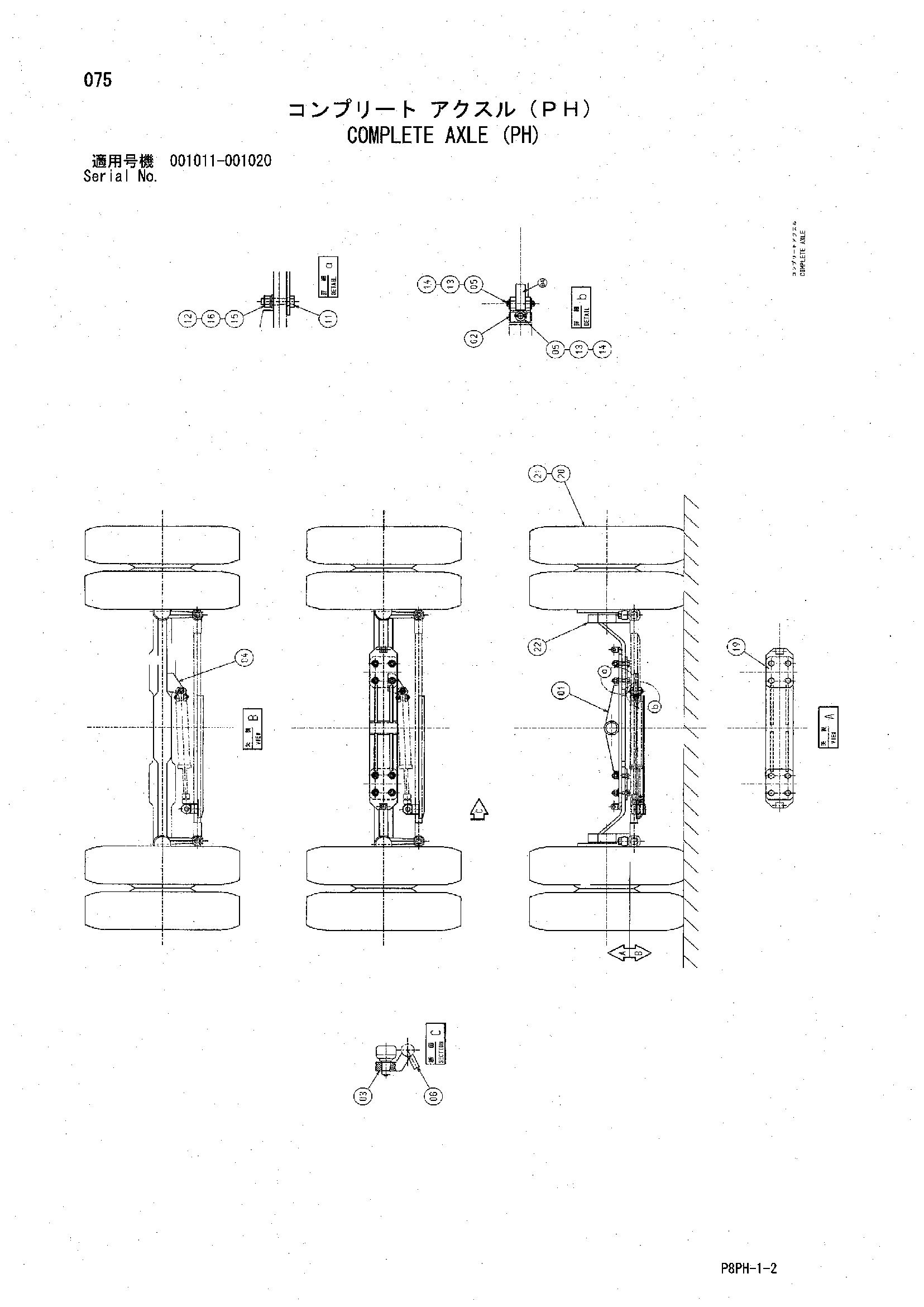

Заводская схема «Комплете мост (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y700745 | Мост беам | 1 |
| 02 | Y301383 | Разъём | 1 |
| 03 | Y409182 | LUG | 1 |
| 04 | Y409183 | LUG | 1 |
| 05 | Y409184 | Палец | 2 |
| 06 | Y410814 | Пластина | 1 |
| 11 | J922400 | Болт | 8 |
| 12 | J222024 | Шайба | 8 |
| 13 | A590120 | Плоская шайба | 4 |
| 14 | A764032 | Шплинт | 4 |
| 15 | J951024 | Гайка | 8 |
| 16 | A590924 | Пружинная шайба | 8 |
| 19 | Y410738 | Пластина | 2 |
| 20 | 88-0187 | Шина | 2 |
| 20 | 88-0188 | Шина | 4 |
| 21 | 88-0199 | Обод | 2 |
| 21 | 88-0191 | Обод | 4 |
| 22 | 88-0186 | Дривинг мост | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
