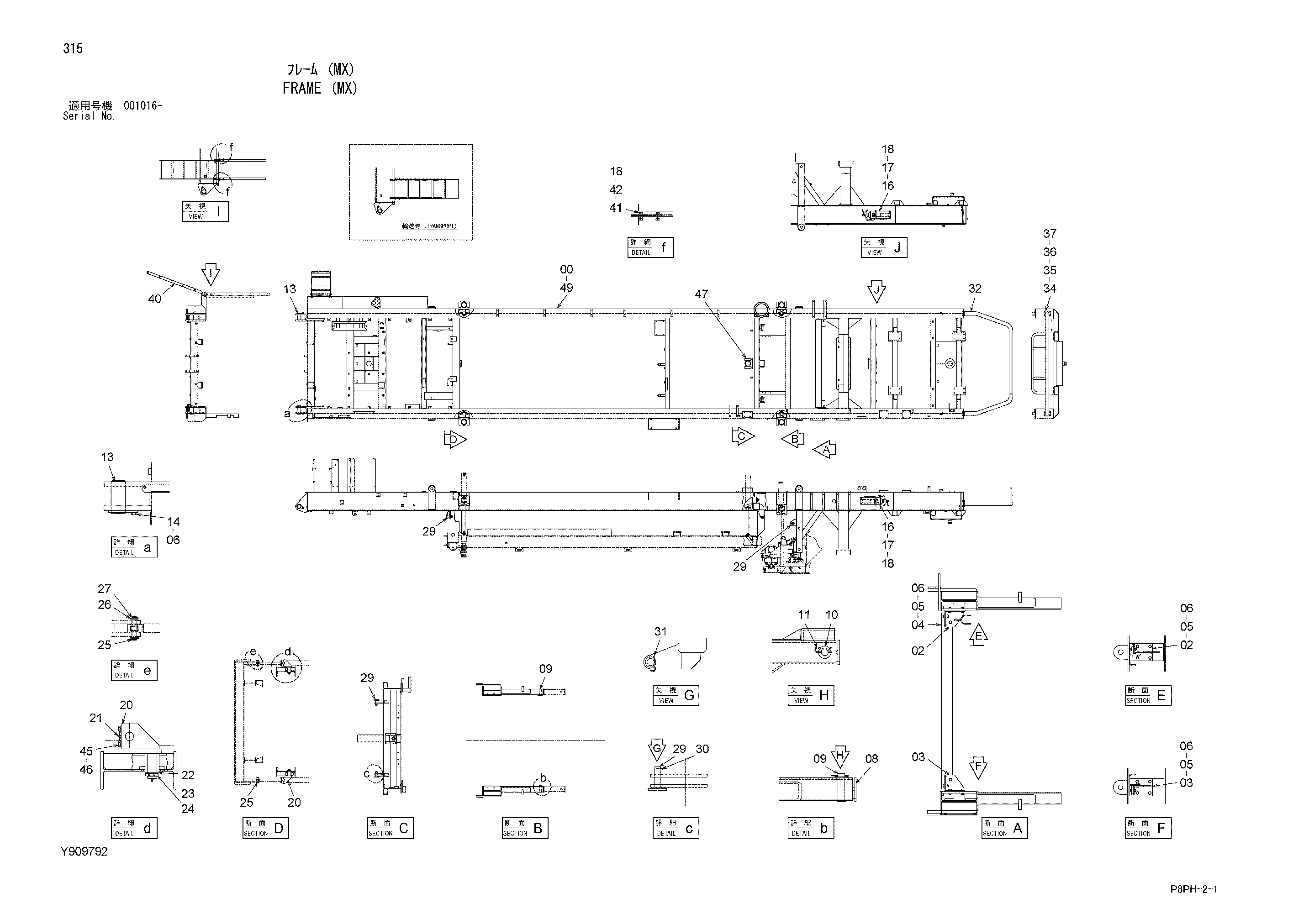

Рама (MX) — HITACHI AR2000

Заводская схема «Рама (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y500300	Рама	1
02	Y971491	Левый кронштейн	1
03	Y971492	Правый кронштейн	1
04	Y971493	Кронштейн	1
05	J901650	Болт	12
06	A590116	Плоская шайба	14
08	Y971505	Пост	2
09	Y412800	Палец	2
10	A590136	Плоская шайба	2
11	4106660	Стопорный палец	2
13	Y971159	Палец в сборе	2
14	J901635	Болт	2
16	4623183	Екстингуисхер	2
17	J901020	Болт	12
18	A590110	Плоская шайба	20
20	Y802131	Кронштейн	4
21	J75481	Пресс-маслёнка	15
22	Y410823	Регулировочная шайба	5
23	Y412451	Регулировочная шайба	10
24	Y971423	Хомут	5
25	Y412450	Палец	3
26	A590124	Плоская шайба	6
27	A764040	Шплинт	6
29	Y970973	Палец	6
30	A590130	Плоская шайба	6
31	4080985	Стопорный палец	6
32	Y802255	Защитный кожух	1
34	J901240	Болт	8
35	A590912	Пружинная шайба	8
36	A590112	Плоская шайба	16
37	J950012	Гайка	8
40	Y801588	Лестница	1
41	J901035	Болт	4
42	J950010	Гайка	8
45	J921680	Болт	20
46	A590916	Пружинная шайба	20
47	Y802619	Кронштейн	1
49	Y500303	Рама основной	1

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
