Гидробак (PH) — HITACHI AR2000

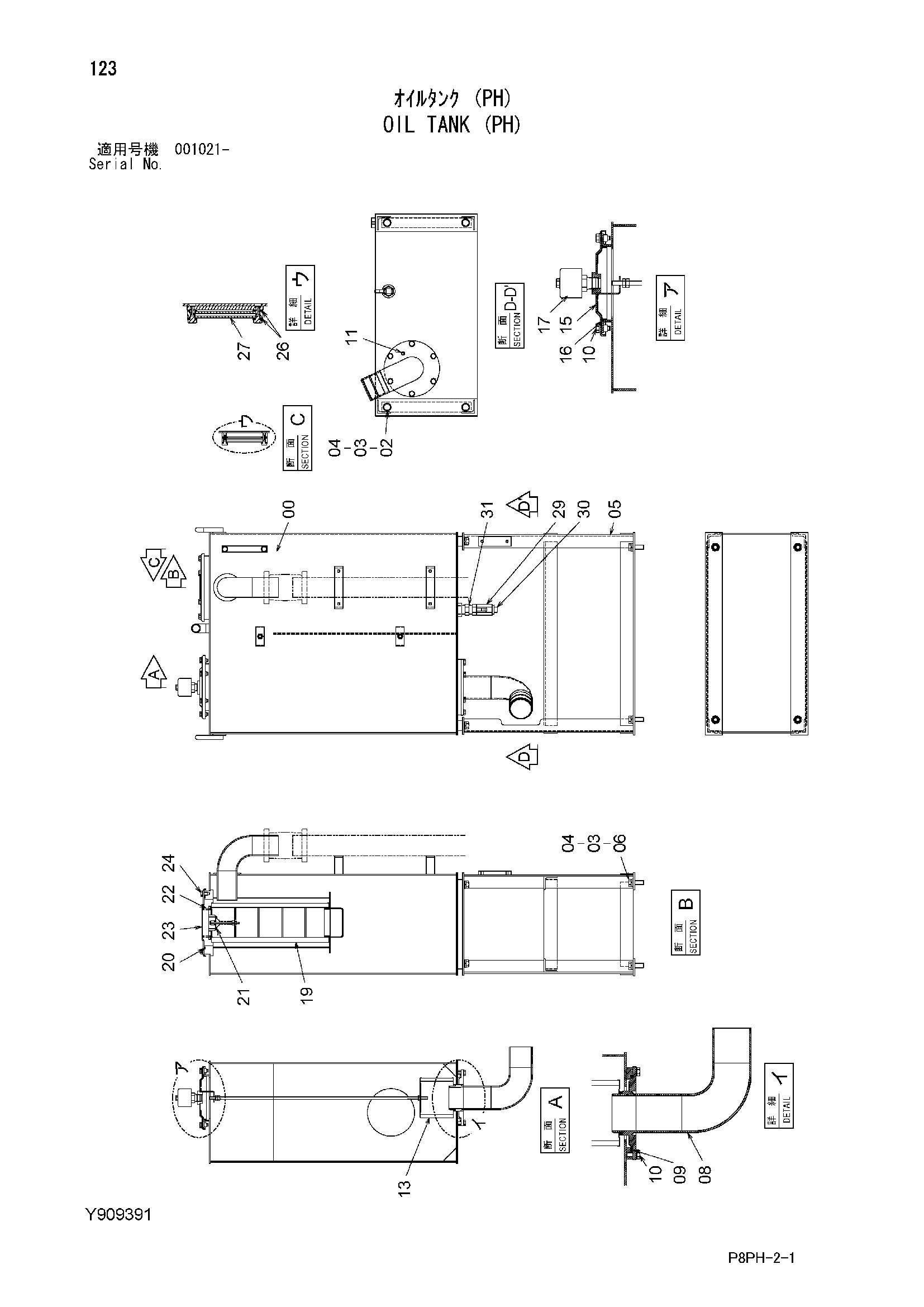

Заводская схема «Гидробак (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y600439 | Гидробак | 1 |
| 02 | J901630 | Болт | 4 |
| 03 | A590116 | Плоская шайба | 8 |
| 04 | A590916 | Пружинная шайба | 8 |
| 05 | Y700902 | Стойка | 1 |
| 06 | J901640 | Болт | 4 |
| 08 | Y802028 | Всасывающая трубка | 1 |
| 09 | A810165 | Уплотнительное кольцо | 1 |
| 10 | J271025 | Болт с шайбой | 12 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 94-2011 | Пробка | 1 |
| 13 | 4318736 | Всасывающий фильтр | 1 |
| 13A | 4210224 | Сетчатый фильтр | 1 |
| 15 | 8056948 | Крышка | 1 |
| 16 | A810160 | Уплотнительное кольцо | 1 |
| 17 | 4141320 | Сапун | 1 |
| 17A | 4167549 | Элемент | 1 |
| 19 | 4292789 | Фильтрующий элемент | 1 |
| 20 | A810190 | Уплотнительное кольцо | 1 |
| 21 | 4180414 | Клапан | 1 |
| 22 | 4226549 | Пружина | 1 |
| 23 | 4204057 | Крышка | 1 |
| 24 | J271020 | Болт с шайбой | 6 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 449558 | Уплотнительная шайба | 4 |
| 27 | 8053499 | Указатель уровня | 1 |
| 27A | 4100967 | Болт | 2 |
| 29 | 94-4030 | Кран | 1 |
| 30 | 94-2026 | Пробка | 1 |
| 31 | 94-1705 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
