Дептх управление устройство (передний)(ML) — HITACHI AR2000

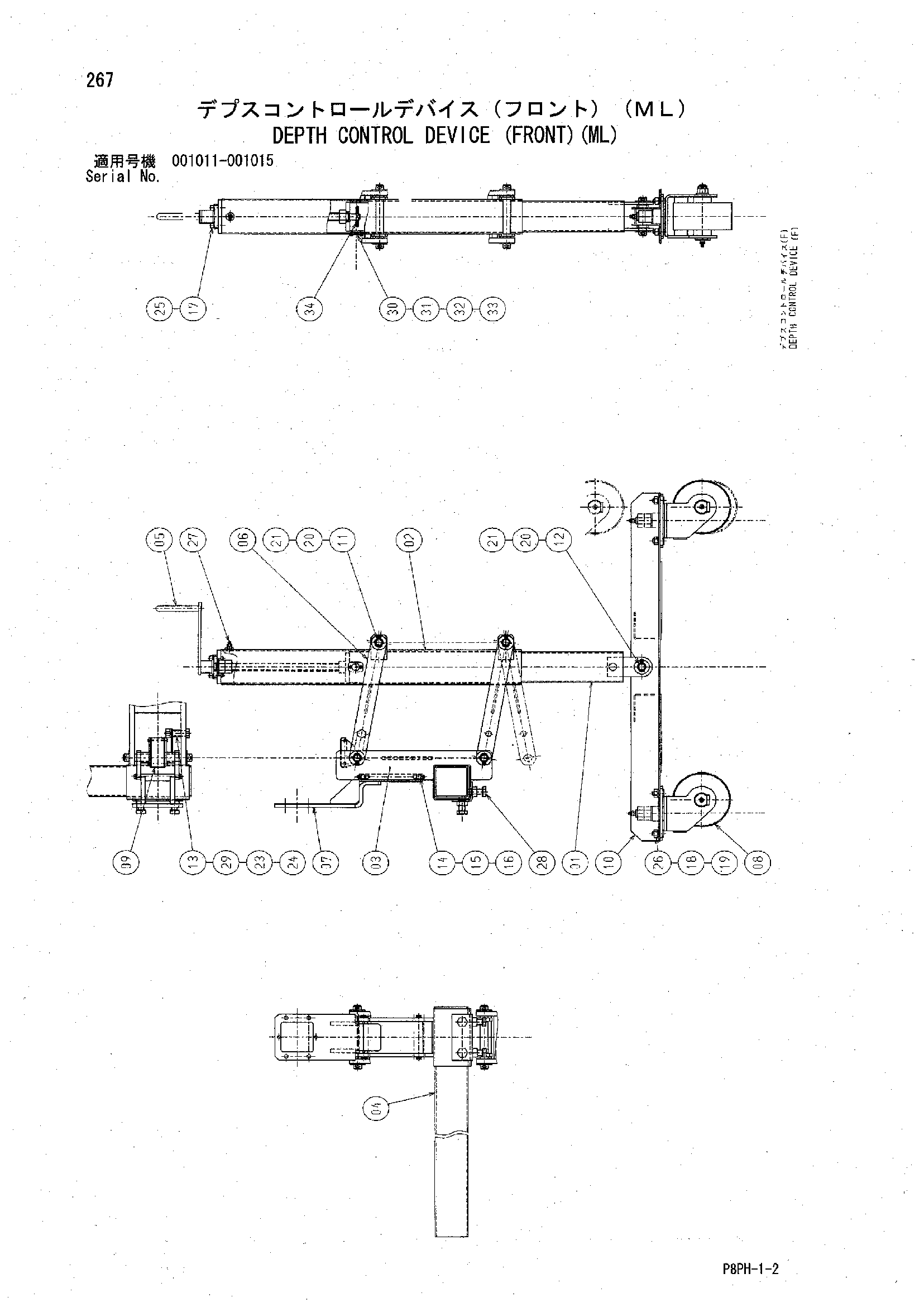

Заводская схема «Дептх управление устройство (передний)(ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y801771 | Интернал пост | 1 |
| 02 | Y801742 | Екстернал пост | 1 |
| 03 | Y801743 | Кронштейн | 1 |
| 04 | Y409500 | Трубка | 1 |
| 06 | Y801773 | Армс | 2 |
| 07 | Y801775 | Кронштейн | 1 |
| 10 | Y801772 | Карриаге | 1 |
| 11 | Y409493 | Удлинённый палец | 4 |
| 12 | Y409770 | Укороченный палец | 1 |
| 13 | Y409492 | Проставка | 1 |
| 14 | J900625 | Болт | 4 |
| 15 | A590106 | Плоская шайба | 4 |
| 16 | A590906 | Пружинная шайба | 4 |
| 17 | J780825 | Болт с внутренним шестигранником | 4 |
| 18 | J950010 | Гайка | 8 |
| 19 | A590910 | Пружинная шайба | 8 |
| 20 | A590120 | Плоская шайба | 10 |
| 21 | A765025 | Шплинт | 10 |
| 23 | J950012 | Гайка | 1 |
| 24 | A590912 | Пружинная шайба | 1 |
| 25 | A590908 | Пружинная шайба | 4 |
| 26 | Y409494 | Винт | 8 |
| 27 | J75481 | Пресс-маслёнка | 1 |
| 28 | J901435 | Болт | 4 |
| 29 | J901250 | Болт | 1 |
| 30 | Y409576 | Пластина | 1 |
| 31 | M430306 | Винт | 2 |
| 32 | A590903 | Пружинная шайба | 2 |
| 33 | A590103 | Плоская шайба | 2 |
| 34 | 4144017 | Пружинный штифт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
