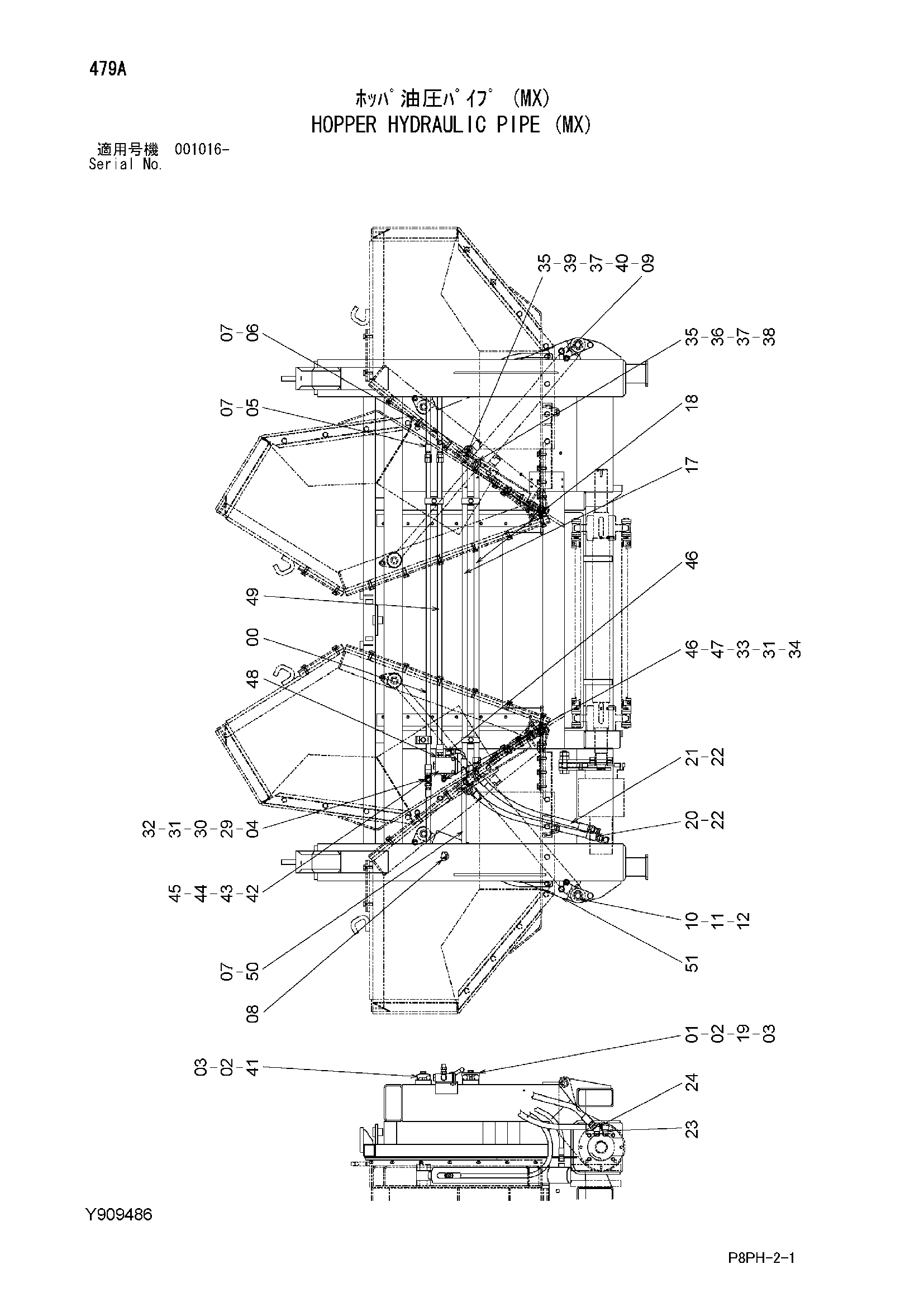

Бункер гидравлический трубка (MX) — HITACHI AR2000

Заводская схема «Бункер гидравлический трубка (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y802276	Трубка	1
01	4053593	Хомут трубки	3
02	J901040	Болт	2
03	A590910	Пружинная шайба	4
04	4226236	Соединительный штуцер	1
05	Y413046	Шланг	2
06	Y413047	Шланг	1
07	4327315	Защитный кожух	17
08	A852123	Адаптер	4
08A	957366	Уплотнительное кольцо	1
09	Y412777	Гидроцилиндр. бункер (левый)	1
09A	Y415063	Комплект уплотнений	1
10	Y802259	Кронштейн	4
11	J901220	Болт	4
12	A590912	Пружинная шайба	4
17	Y802277	Трубка	1
18	Y802278	Трубка	1
19	J901045	Болт	2
20	Y413044	Шланг	1
21	Y413045	Шланг	1
22	4446406	Защитный кожух	3
23	4154658	Угловой штуцер	1
24	4182658	Угловой штуцер	1
29	Y412619	Адаптер	1
30	Y413112	Быстросъёмное устройство быстрый	1
31	Y413121	Провод канат	2
32	Y413115	Пылезащитный колпачок	1
33	Y413110	Быстросъёмное устройство быстрый	1
34	Y413114	Пробка	1
35	Y411985	Адаптер	2
36	Y413113	Быстросъёмное устройство быстрый	1
37	Y413122	Провод канат	2
38	Y413120	Пылезащитный колпачок	1
39	Y413111	Быстросъёмное устройство быстрый	1
40	Y413119	Пробка	1
41	4190124	Хомут трубки	1
42	Y414230	Клапан дивидер	1
43	J900650	Болт	2
44	A590906	Пружинная шайба	2
45	A590106	Плоская шайба	2
46	A852333	Угловой штуцер	2
46A	4509180	Уплотнительное кольцо	1
47	Y414238	Унион S	1
48	A852133	Адаптер	1
48A	4509180	Уплотнительное кольцо	1
49	Y802355	Трубка	1
50	Y414245	Шланг	1
51	Y414250	Гидроцилиндр. бункер (правый)	1
51A	Y415063	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
