Хеатинг платформа крышка (MX) — HITACHI AR2000

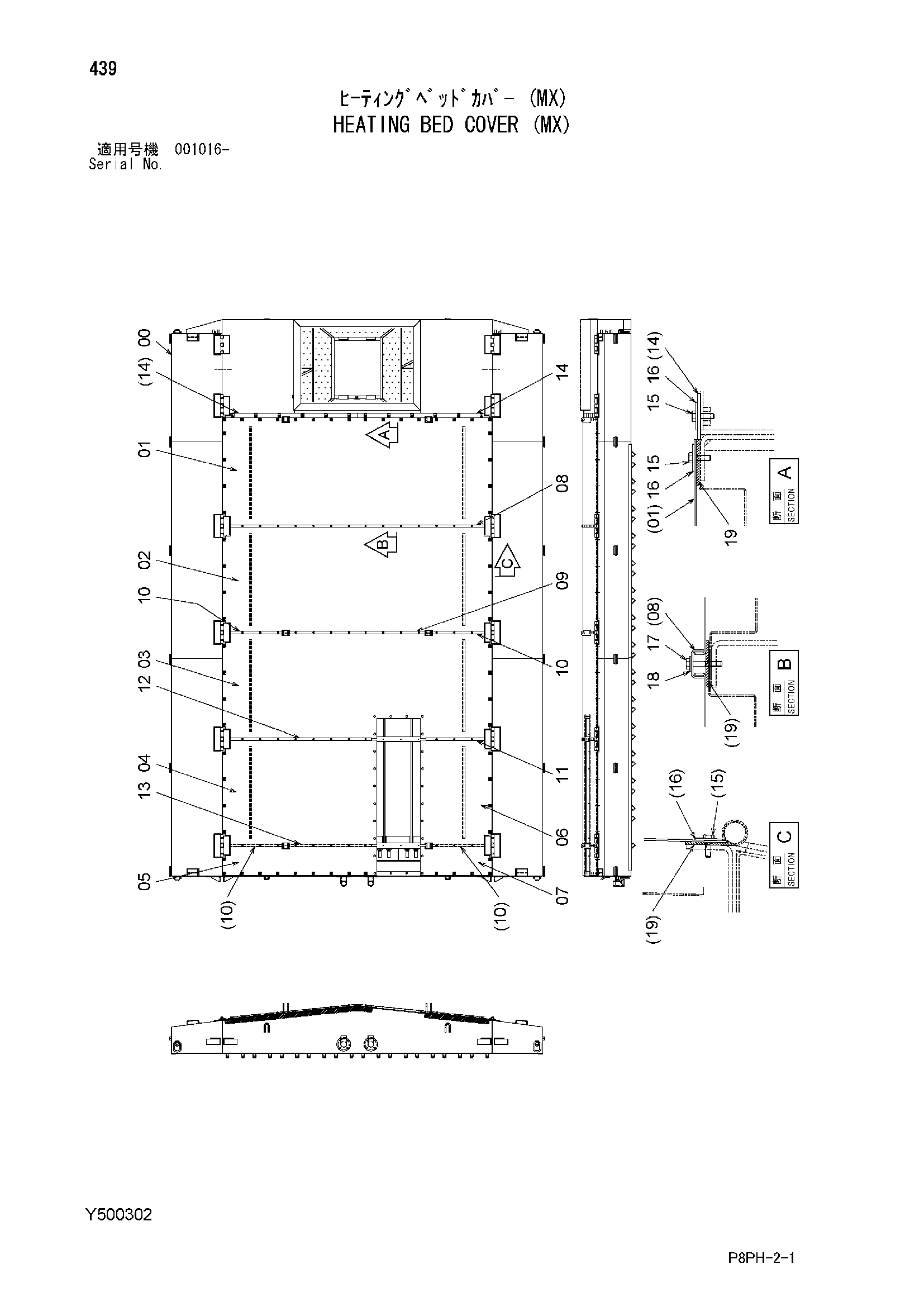

Заводская схема «Хеатинг платформа крышка (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500301 | Основной платформа | 1 |
| 01 | Y802157 | Схеет-метал | 1 |
| 02 | Y802158 | Схеет-метал | 1 |
| 03 | Y802159 | Схеет-метал | 1 |
| 04 | Y802160 | Схеет-метал | 1 |
| 05 | Y301810 | Схеет-метал | 1 |
| 06 | Y802163 | Схеет-метал | 1 |
| 07 | Y412787 | Схеет-метал | 1 |
| 08 | Y412518 | К-кханнел | 1 |
| 09 | Y412519 | К-кханнел | 1 |
| 10 | Y412521 | К-кханнел | 4 |
| 11 | Y412520 | К-кханнел | 1 |
| 12 | Y412523 | К-кханнел | 1 |
| 13 | Y412522 | К-кханнел | 1 |
| 14 | Y412763 | Плоский штанга | 2 |
| 15 | J900620 | Болт | 75 |
| 16 | Y407646 | Шайба | 75 |
| 17 | J900635 | Болт | 50 |
| 18 | A590108 | Плоская шайба | 50 |
| 19 | Y409270 | 1260 Папер C | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
