Двигатель (PH) — HITACHI AR2000

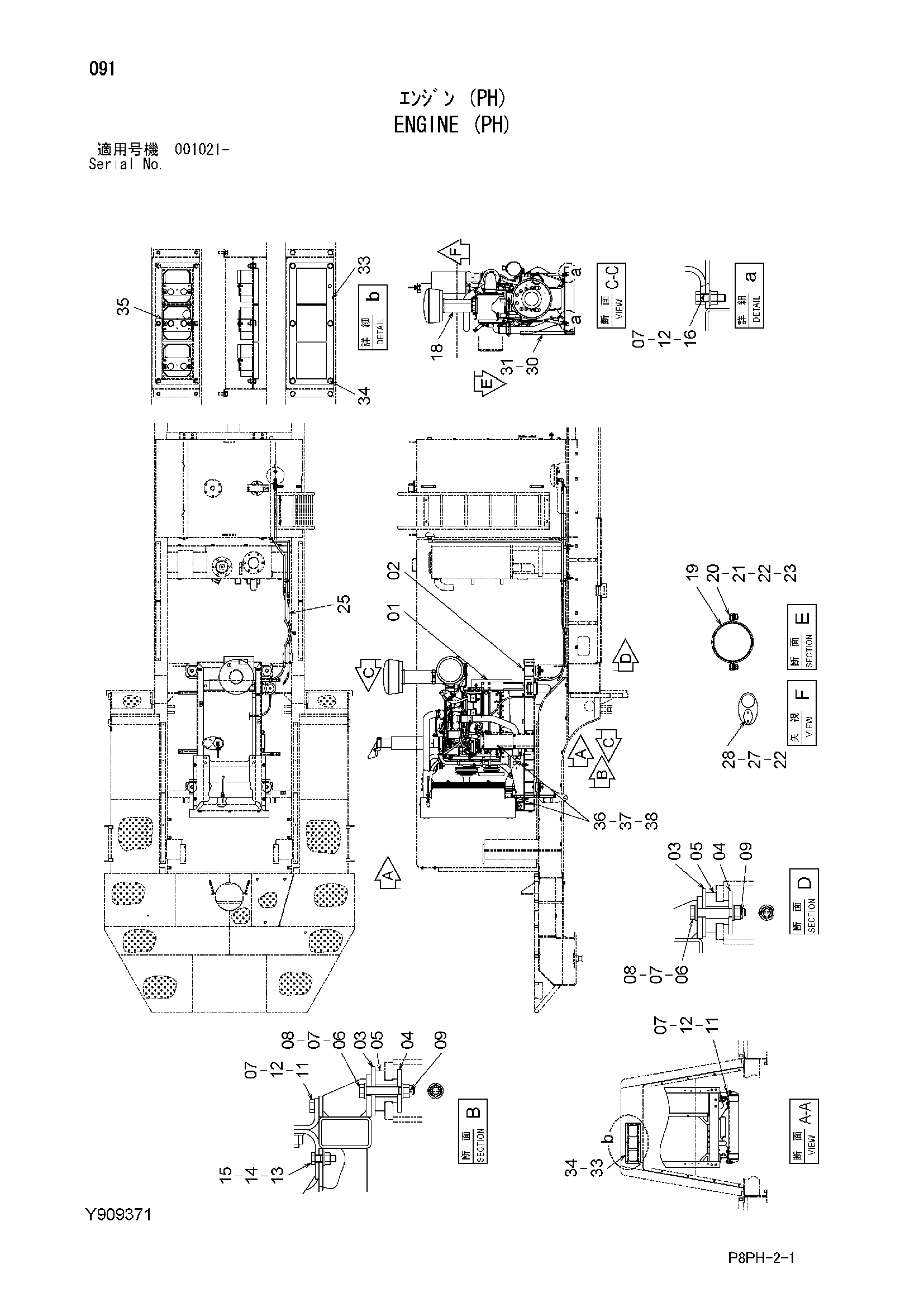

Заводская схема «Двигатель (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411262 | Двигатель (PH) | 1 |
| 02 | Y600441 | Рама двигатель | 1 |
| 03 | Y411466 | Пластина | 4 |
| 04 | Y411467 | Пластина | 4 |
| 05 | Y411463 | Резиновая прокладка | 4 |
| 06 | Y410094 | Болт | 4 |
| 07 | J222018 | Шайба | 14 |
| 08 | M641821 | Корончатая гайка | 4 |
| 09 | A764036 | Шплинт | 4 |
| 11 | J921855 | Болт | 4 |
| 12 | J950018 | Гайка | 6 |
| 13 | J921650 | Болт | 4 |
| 14 | J222016 | Шайба | 4 |
| 15 | J950016 | Гайка | 4 |
| 16 | J921860 | Болт | 2 |
| 18 | Y971315 | Трубка | 1 |
| 19 | Y411505 | Хомут | 2 |
| 20 | J901030 | Болт | 2 |
| 21 | A590110 | Плоская шайба | 2 |
| 22 | A590910 | Пружинная шайба | 4 |
| 23 | J950010 | Гайка | 2 |
| 27 | Y409397 | Болт | 2 |
| 28 | Y412669 | Пластина | 1 |
| 30 | Y802058 | Кронштейн | 1 |
| 31 | J271020 | Болт с шайбой | 4 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | Y301722 | Пластина | 1 |
| 34 | J271025 | Болт с шайбой | 6 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | Y413073 | Кронштейн | 3 |
| 36 | Y415412 | Резиновый шланг | 2 |
| 37 | 4514699 | Хомут шланга | 2 |
| 38 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
