Бурнер трубопроводы (MX) — HITACHI AR2000

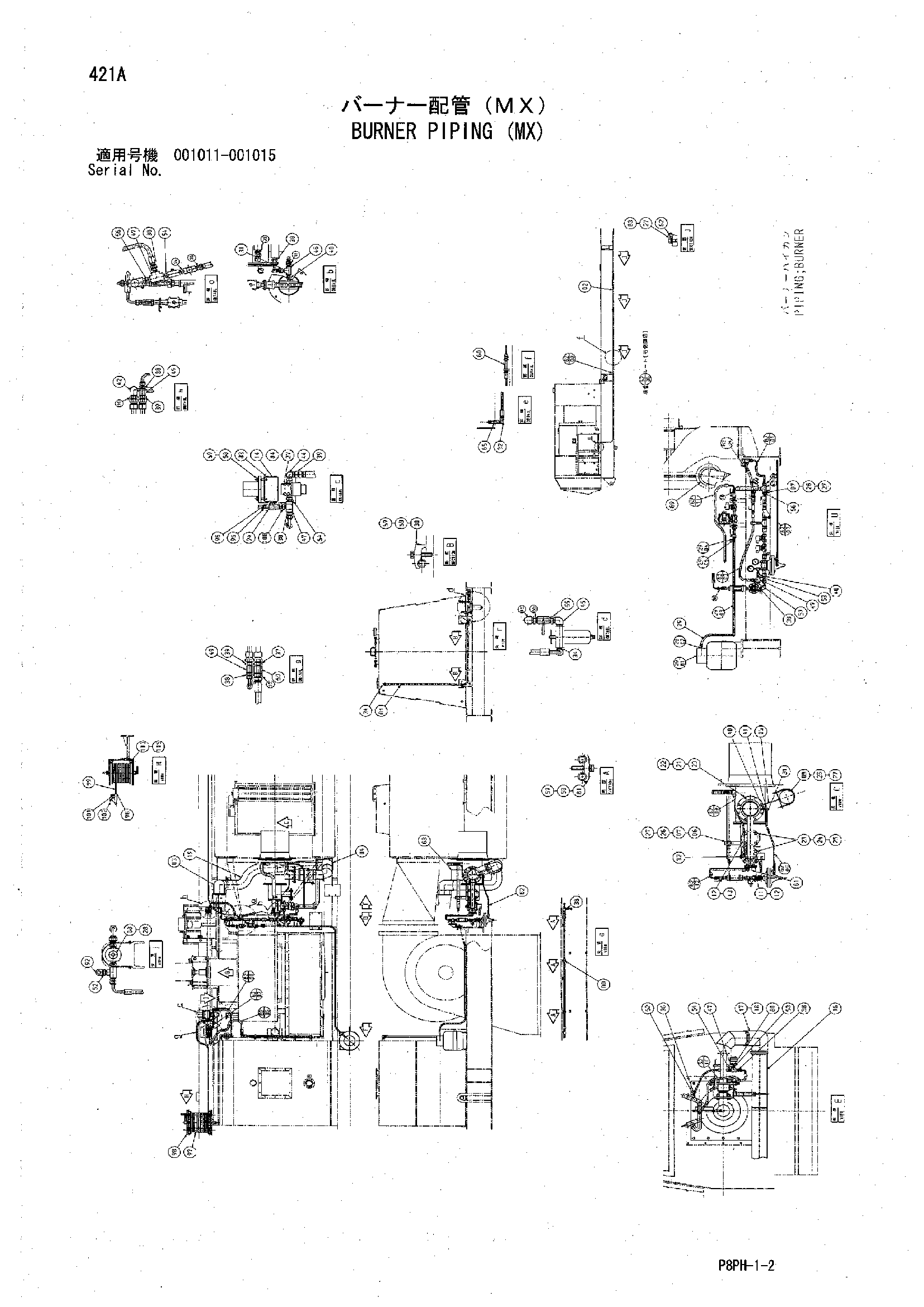

Заводская схема «Бурнер трубопроводы (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y971050 | Трубка | 2 |
| 01 | Y971051 | Трубка | 1 |
| 02 | Y409805 | Трубка | 1 |
| 03 | Y971053 | Трубка линия | 1 |
| 04 | Y700815 | Трубка линия | 1 |
| 05 | Y801760 | Подвес | 1 |
| 06 | Y301446 | Кронштейн | 1 |
| 07 | Y409679 | U-образный болт | 6 |
| 08 | Y409680 | U-образный болт | 1 |
| 11 | Y301451 | Шайба | 1 |
| 12 | Y409681 | Шайба | 2 |
| 13 | Y409688 | Пробка | 1 |
| 14 | Y301455 | Щиток | 1 |
| 16 | Y410180 | Трубка | 1 |
| 17 | 4221469 | Резиновый шланг | 1 |
| 18 | 4420354 | Хомут шланга | 2 |
| 19 | Y410344 | Воздушный шланг | 1 |
| 20 | J901245 | Болт | 8 |
| 21 | J950012 | Гайка | 8 |
| 22 | A590912 | Пружинная шайба | 8 |
| 23 | J931845 | Болт | 8 |
| 24 | J950018 | Гайка | 8 |
| 25 | J257218 | Пружинная шайба | 8 |
| 26 | J950008 | Гайка | 14 |
| 27 | A590908 | Пружинная шайба | 21 |
| 28 | M450832 | Установочный винт | 4 |
| 29 | Y410817 | GAS пропане | 1 |
| 30 | 4053594 | Хомут | 2 |
| 31 | 4154651 | Адаптер | 3 |
| 32 | 4154656 | Угловой штуцер | 2 |
| 34 | 4156433 | Угловой штуцер | 2 |
| 36 | 4215649 | Адаптер | 1 |
| 37 | 4221278 | Адаптер | 4 |
| 38 | 4221287 | Адаптер | 13 |
| 39 | 4345723 | Адаптер | 4 |
| 40 | 4351271 | Адаптер | 3 |
| 41 | 94-0615 | Угловой штуцер | 1 |
| 42 | 94-0617 | Угловой штуцер | 1 |
| 44 | 94-0632 | Угловой штуцер | 1 |
| 45 | 94-0633 | Угловой штуцер | 2 |
| 46 | 94-0660 | Тройник | 1 |
| 47 | 94-0662 | Тройник | 5 |
| 49 | 94-0677 | Разъём S | 2 |
| 50 | 94-0678 | Разъём | 1 |
| 52 | 94-1602 | Переходник | 2 |
| 53 | 94-1608 | Переходник | 2 |
| 54 | 94-1703 | Адаптер | 4 |
| 55 | 94-1704 | Адаптер | 2 |
| 56 | 94-1903 | Адаптер | 3 |
| 57 | 94-2024 | Пробка | 1 |
| 58 | A590910 | Пружинная шайба | 8 |
| 59 | J901045 | Болт | 8 |
| 60 | Y407662 | Адаптер | 2 |
| 61 | Y410343 | Угловой штуцер | 1 |
| 62 | Y410404 | Шланг в сборе | 1 |
| 63 | Y971169 | Крышка | 1 |
| 65 | Y410715 | Унион | 1 |
| 68 | Y410688 | Муфта | 1 |
| 69 | Y971204 | Трубка фланец | 1 |
| 80 | 94-1701 | Адаптер | 1 |
| 81 | 4053593 | Хомут трубки | 3 |
| 82 | 4190271 | Зажим | 3 |
| 83 | J900812 | Болт | 7 |
| 84 | J900825 | Болт | 4 |
| 92 | 94-0631 | Угловой штуцер | 1 |
| 94 | Y410681 | Быстросъёмное устройство | 1 |
| 95 | Y402305 | Штуцер шланг | 1 |
| 96 | 4514700 | Зажим шланг | 2 |
| 97 | Y410690 | Шланг | 1 |
| 98 | Y410682 | Реел шланг | 1 |
| 99 | Y410676 | Шланг | 1 |
| 100 | 94-1702 | Адаптер | 1 |
| 101 | Y402910 | Штуцер шланг | 1 |
| 102 | Y410683 | GUN | 1 |
| 103 | J901060 | Болт | 4 |
| 106 | 4190125 | Хомут трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
