Гате блокировка клапан (MX) — HITACHI AR2000

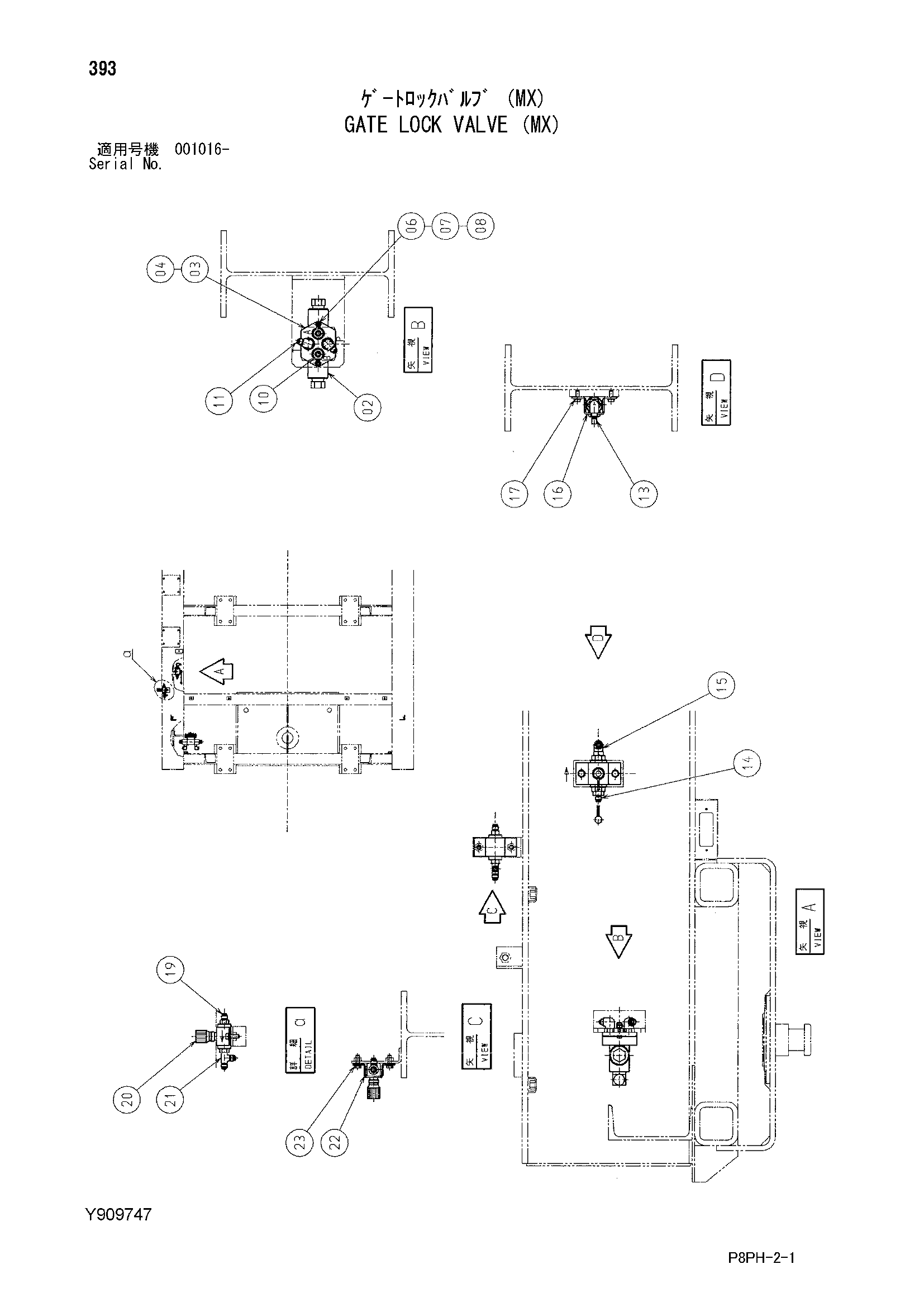

Заводская схема «Гате блокировка клапан (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | Y411291 | Гидрораспределитель | 1 |
| 03 | Y412542 | Дополнительный пластина | 1 |
| 04 | J780550 | Болт с внутренним шестигранником | 4 |
| 06 | J780630 | Болт с внутренним шестигранником | 2 |
| 07 | M500605 | Гайка | 2 |
| 08 | A590906 | Пружинная шайба | 2 |
| 10 | A852133 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | Y411193 | Шаровой клапан | 1 |
| 14 | 4209765 | Адаптер | 1 |
| 14A | U10778U | Уплотнительное кольцо | 1 |
| 15 | Y413089 | Ербов S | 1 |
| 16 | Y412937 | Кронштейн | 1 |
| 17 | J260820 | Болт с шайбой | 2 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 19 | 4278867 | Адаптер | 1 |
| 19A | R26448R | Уплотнительное кольцо | 1 |
| 20 | Y411192 | Клапан неедле | 1 |
| 21 | 4278871 | Тройник | 1 |
| 21A | R26448R | Уплотнительное кольцо | 1 |
| 22 | Y412948 | Кронштейн | 1 |
| 23 | J260825 | Болт с шайбой | 2 |
| 23A | J900825 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
