Гидромотор (PH) — HITACHI AR2000

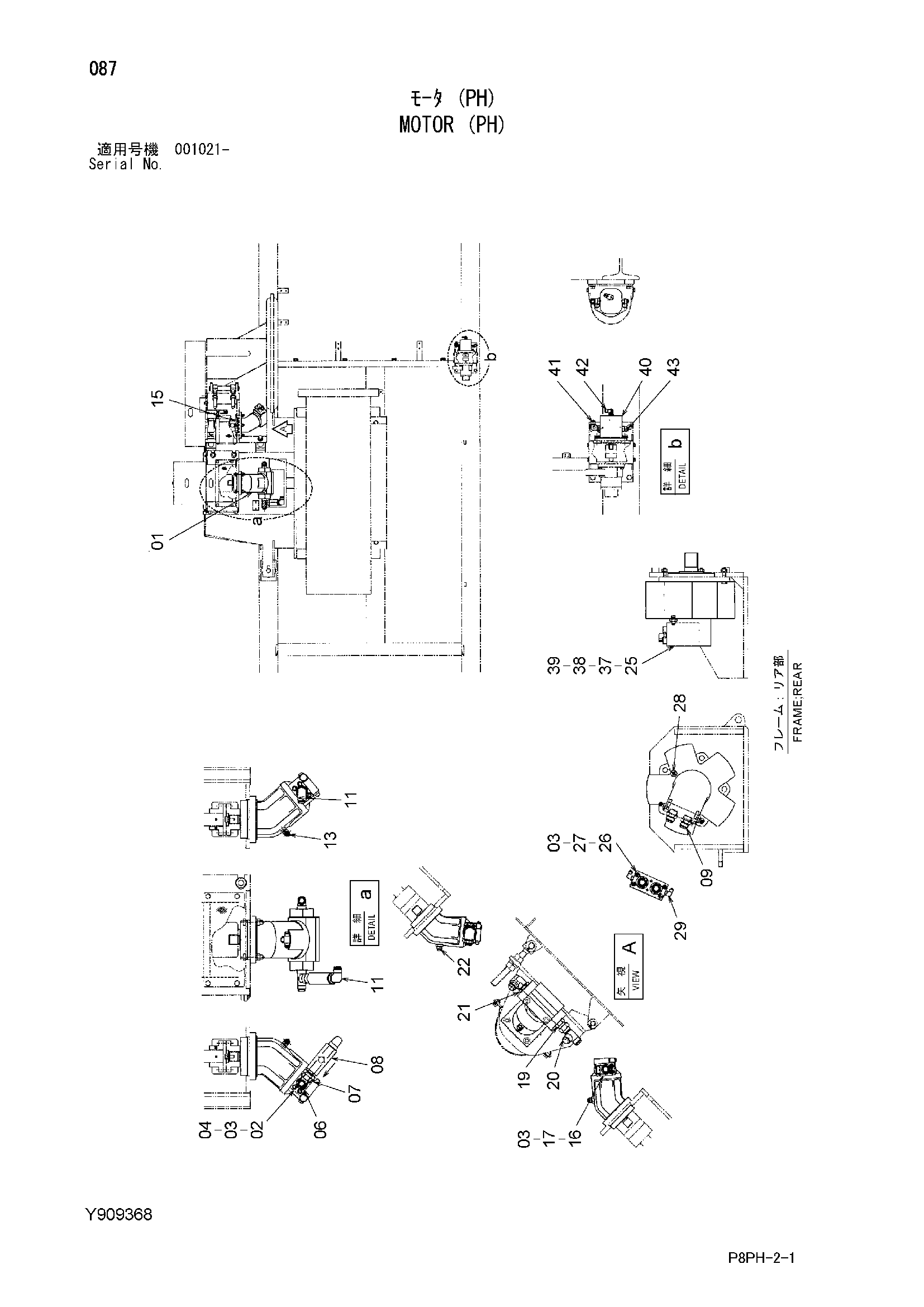

Заводская схема «Гидромотор (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411201 | Гидромотор | 1 |
| 02 | Y301342 | Фланец | 2 |
| 03 | A811035 | Уплотнительное кольцо | 6 |
| 04 | J781235 | Болт с внутренним шестигранником | 8 |
| 06 | Y411676 | Тройник | 1 |
| 07 | Y411673 | Адаптер | 1 |
| 08 | Y412011 | Обратный клапан | 1 |
| 09 | Y411688 | Адаптер | 2 |
| 11 | Y411685 | Угловой штуцер | 2 |
| 13 | Y411796 | Тройник | 1 |
| 15 | Y411200 | Гидромотор | 1 |
| 16 | Y301353 | Фланец | 2 |
| 17 | J781035 | Болт с внутренним шестигранником | 8 |
| 19 | Y411687 | Адаптер | 1 |
| 20 | Y411693 | Тройник | 1 |
| 21 | Y413059 | Угловой штуцер | 1 |
| 22 | Y411797 | Адаптер | 1 |
| 25 | Y411199 | Гидромотор | 1 |
| 26 | Y301341 | Фланец | 1 |
| 27 | J781045 | Болт с внутренним шестигранником | 4 |
| 28 | 4475056 | Адаптер | 1 |
| 28A | 4461521 | Уплотнительное кольцо | 1 |
| 29 | 4277654 | Угловой штуцер | 2 |
| 29A | R26448R | Уплотнительное кольцо | 1 |
| 37 | J901255 | Болт | 5 |
| 38 | J950012 | Гайка | 5 |
| 39 | A590912 | Пружинная шайба | 5 |
| 40 | Y414931 | Шестерённый гидромотор | 1 |
| 41 | 4327300 | Угловой штуцер | 1 |
| 41A | R26906R | Уплотнительное кольцо | 1 |
| 42 | 4277654 | Угловой штуцер | 1 |
| 42A | R26448R | Уплотнительное кольцо | 1 |
| 43 | 4419882 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
