Бункер (MX) — HITACHI AR2000

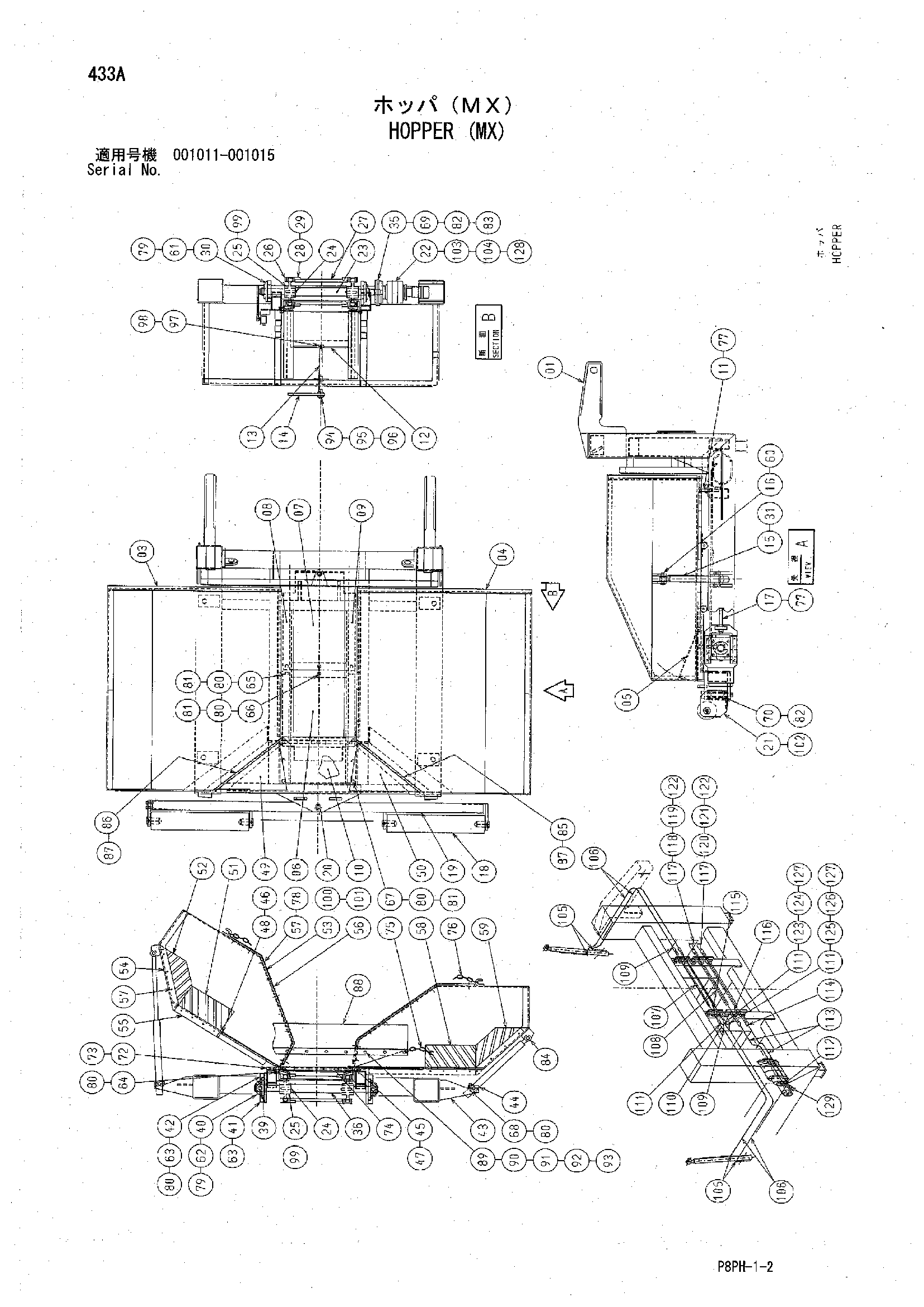

Заводская схема «Бункер (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
11	J922408	Болт	4
15	Y413209	Гидроцилиндр. бункер	2
15	Y413209	Гидроцилиндр. бункер	2
15	Y414595	Гидроцилиндр. бункер	2
15	Y414595	Гидроцилиндр. бункер	2
15	Y414595	Гидроцилиндр. бункер	2
22	88-XXXX	Гидромотор	1
31	Y410733	Комплект уплотнений	1
31	Y410733	Комплект уплотнений	1
31	Y410733	Комплект уплотнений	1
43	Y802392	Кронштейн	2
43	Y802392	Кронштейн	2
43	Y802392	Кронштейн	2
49	Y414581	Резиновая прокладка	1
50	Y418582	Резиновая прокладка	1
51	Y414576	Резиновая прокладка	1
52	Y414578	Резиновая прокладка	1
57	J901030	Болт	34
58	Y414575	Резиновая прокладка	1
59	Y414577	Резиновая прокладка	1
60	Z942517	Стопорное кольцо	2
61	J921435	Болт	8
62	J921250	Болт	8
63	J921230	Болт	14
68	J921250	Болт	8
69	J921650	Болт	6
70	J921645	Болт	8
77	J950024	Гайка	8
78	A590910	Пружинная шайба	34
79	A590914	Пружинная шайба	16
80	A590912	Пружинная шайба	46
81	J950012	Гайка	18
82	A590916	Пружинная шайба	14
83	J950016	Гайка	6
84	Y802327	Кронштейн	2
84	Y802327	Кронштейн	2
84	Y802393	Кронштейн	2
84	Y802393	Кронштейн	2
84	Y802393	Кронштейн	2
88	Y414579	Резиновая прокладка	1
88	Y414579	Резиновая прокладка	1
88	Y414579	Резиновая прокладка	1
89	Y414580	Хомут	1
89	Y414580	Хомут	1
89	Y414580	Хомут	1
90	J901055	Болт	10
90	J901055	Болт	10
90	J901055	Болт	10
91	A590110	Плоская шайба	10
91	A590110	Плоская шайба	10
91	A590110	Плоская шайба	10
92	A590910	Пружинная шайба	10
92	A590910	Пружинная шайба	10
92	A590910	Пружинная шайба	10
93	J950010	Гайка	10
93	J950010	Гайка	10
93	J950010	Гайка	10
95	J901040	Болт	1
96	A590910	Пружинная шайба	1
98	4139939	Пружинный штифт	1
101	A765050	Шплинт	1
102	J75481	Пресс-маслёнка	4
104	A590910	Пружинная шайба	8
118	Y413110	Быстросъёмное устройство быстрый	1
119	Y413114	Пробка	1
120	Y413112	Быстросъёмное устройство быстрый	1
121	Y413115	Пылезащитный колпачок	1
122	Y413121	Провод канат	2
123	Y413111	Быстросъёмное устройство быстрый	1
124	Y413119	Пробка	1
125	Y413113	Быстросъёмное устройство быстрый	1
126	Y413120	Пылезащитный колпачок	1
127	Y413122	Провод канат	2
128	J951010	Гайка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
