Воздушный система (PH) — HITACHI AR2000

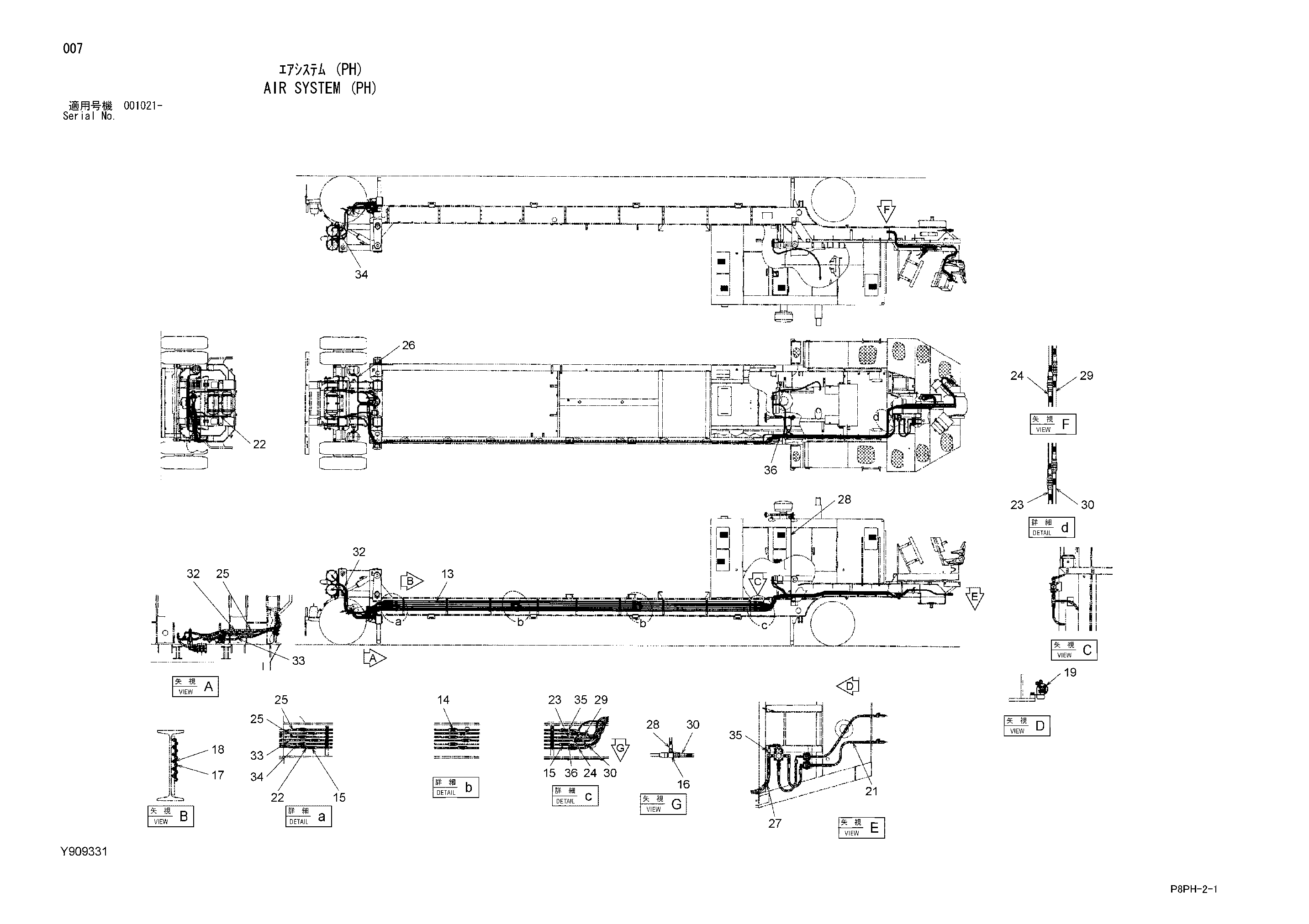

Заводская схема «Воздушный система (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4327293 | Защитный кожух | 6 |
| 12 | 4327294 | Защитный кожух | 100 |
| 13 | Y408450 | Трубка | 18 |
| 14 | Y408721 | Адаптер | 12 |
| 15 | Y408736 | Адаптер | 11 |
| 16 | Y409074 | Тройник | 1 |
| 17 | Y409242 | Зажим трубка | 54 |
| 18 | J260820 | Болт с шайбой | 54 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 4193816 | Зажим | 5 |
| 21 | 4305011 | Шланг | 2 |
| 22 | Y408663 | Шланг | 1 |
| 23 | Y411638 | Шланг | 1 |
| 24 | Y411637 | Шланг | 1 |
| 25 | Y408659 | Шланг | 2 |
| 26 | Y408676 | Шланг | 4 |
| 27 | Y408668 | Шланг | 1 |
| 28 | 4304983 | Шланг | 1 |
| 29 | Y411642 | Шланг | 1 |
| 30 | Y411641 | Шланг | 1 |
| 32 | 4289359 | Шланг | 2 |
| 33 | 4305014 | Шланг | 1 |
| 34 | 4286515 | Шланг | 1 |
| 35 | Y413048 | Шланг | 1 |
| 36 | 4286514 | Шланг | 1 |
| 38 | 4327315 | Защитный кожух | 60 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
