Хеатинг система рама (ML) — HITACHI AR2000

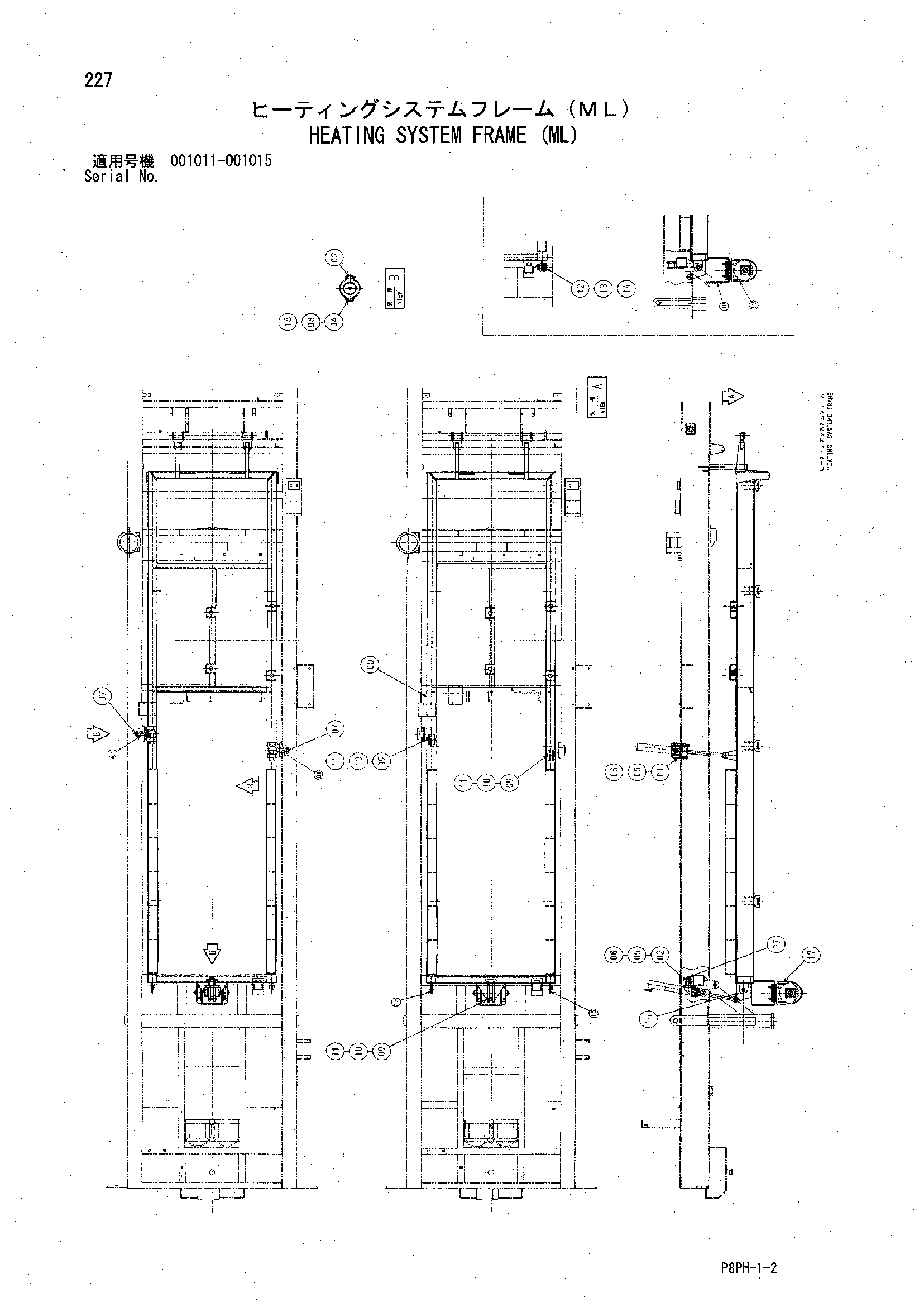

Заводская схема «Хеатинг система рама (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y600327 | Хеатинг система рама | 1 |
| 01 | Y801761 | Кронштейн | 2 |
| 02 | Y801886 | Кронштейн | 1 |
| 03 | Y971423 | Хомут | 3 |
| 04 | Y412451 | Регулировочная шайба | 3 |
| 05 | J921680 | Болт | 12 |
| 06 | A590916 | Пружинная шайба | 12 |
| 07 | J75481 | Пресс-маслёнка | 9 |
| 08 | Y410718 | Регулировочная шайба | 3 |
| 09 | Y410349 | Палец | 3 |
| 10 | A590124 | Плоская шайба | 12 |
| 11 | A764040 | Шплинт | 6 |
| 12 | Y970900 | Палец | 2 |
| 13 | A590136 | Плоская шайба | 2 |
| 14 | 4106660 | Стопорный палец | 2 |
| 18 | Y410823 | Регулировочная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
